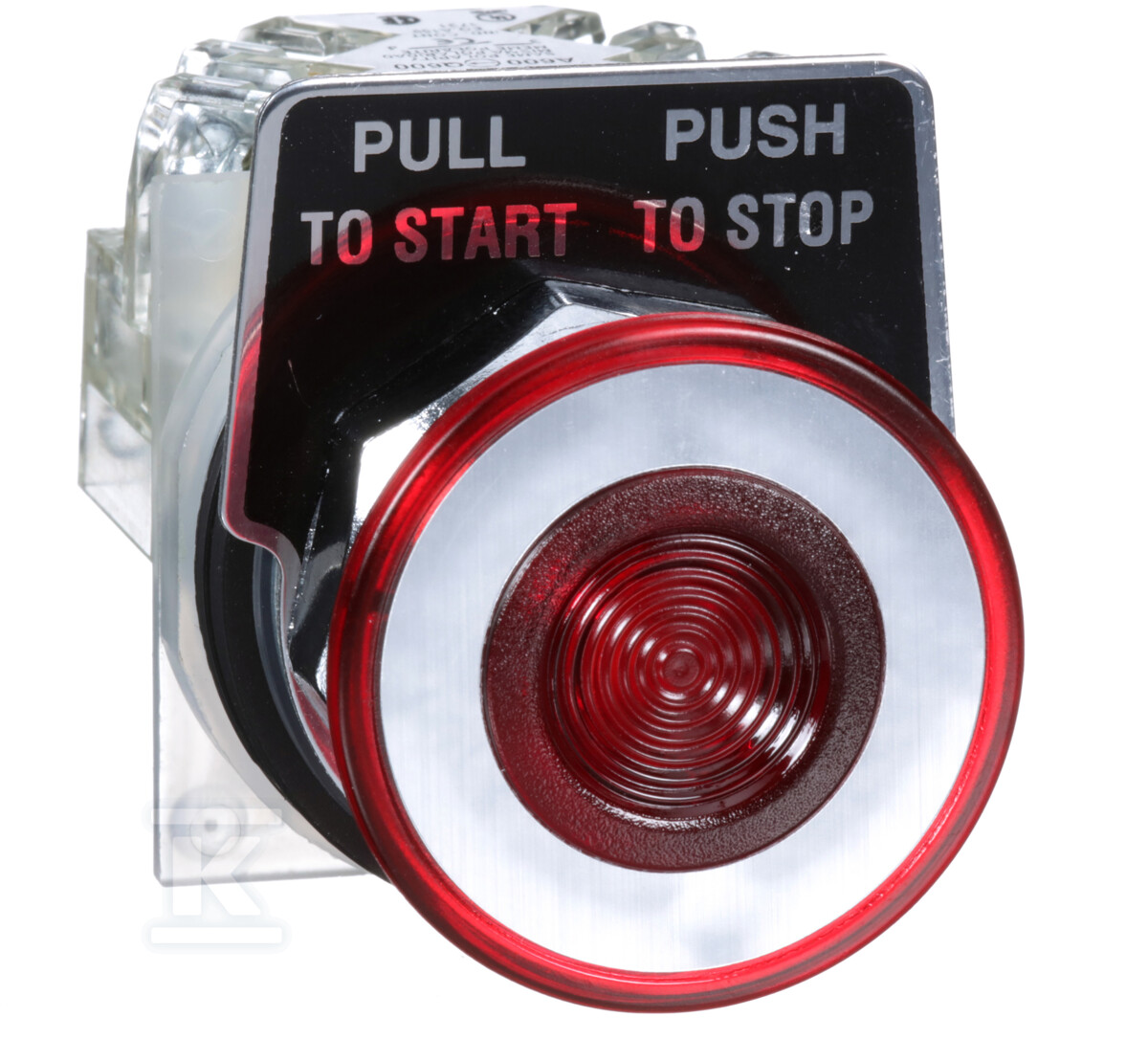

Przycisk grzybkowy O40 czerwony 2 pozycyjny wkręcany napęd metalowy 1NO + 1NC 9001KR9RH13

Przycisk grzybkowy push-pull do zatrzymania awaryjnego i sterowania dwupołożeniowego

Seria Harmony 9001K w wersji z metalowym pierścieniem czołowym i czerwoną grzybkową głowicą O 41 mm. Napęd push-pull z dwoma pozycjami sterowniczymi i utrzymaniem położenia, przeznaczony do szybkiego zatrzymania maszyny i sygnalizacji awaryjnej. Jednostka stykowa 1 C/O, czyli 1 NO + 1 NC, z zaciskami śrubowymi, pozwala na bezpośrednie podłączenie obwodów sterowniczych bez dodatkowych bloków. Metalowy pierścień w kolorze chromu i odporna na warunki przemysłowe obudowa sprawiają, że element jest dobrze widoczny z daleka i stabilny w montażu panelowym.

Konstrukcja i montaż

Pierścień czołowy wykonany jest z metalu, głowica z tworzywa w kolorze czerwonym, kształt okrągły. Montaż wkręcany na panel o średnicy ok. 30 mm, zalecana grubość panelu 1…6 mm. Całość ma wymiary ok. 46 mm szerokości, 45 mm wysokości i 74 mm głębokości, masa 0,141 kg. Pozycja pracy dowolna. Zaciski śrubowe przyjmują przewody 1 x 0,22…2 x 1,5 mm2 wg EN/IEC 60947-1, moment dokręcania 0,8 N·m, śruba z nacięciem krzyżowym. Mechaniczna trwałość 5 000 000 cykli.

Parametry elektryczne i mechaniczne

Styki z stopu srebra, typ 1 C/O. Prąd termiczny w stanie zimnym Ith 10 A, napięcie izolacji Ui 250 V, napięcie udarowe wytrzymywane Uimp 2,5 kV. Prąd znamionowy roboczy Ie 3 A przy 240 V AC-15. Ochrona zwarciowa 10 A bezpiecznikiem wkładkowym wg EN/IEC 60947-5-1. Napęd push-pull bez samopowrotu, dwie pozycje sterownicze, działanie utrzymujące. Brak możliwości podświetlenia, soczewka nieprzezroczysta.

Odporność środowiskowa i zgodność

Stopień ochrony IP66 wg IEC 60529 oraz NEMA 13, odporność na kurz i zachlapania wodą. Zakres temperatur pracy -25…70 °C, przechowywania -40…70 °C. Odporność na drgania 7 gn w zakresie 2…500 Hz wg IEC 60068-2-6 oraz odporność na wstrząsy 50 gn wg IEC 60068-2-27. Kategoria przepięciowa Class II wg IEC 61140. Zgodność z EN/IEC 60947-1. Gwarancja 18 miesięcy.
