Przycisk 28V 30mm SK +opcje 9001SKR9P35LRR

Przycisk grzybkowy podświetlany 28 V do serii Harmony 9001SK

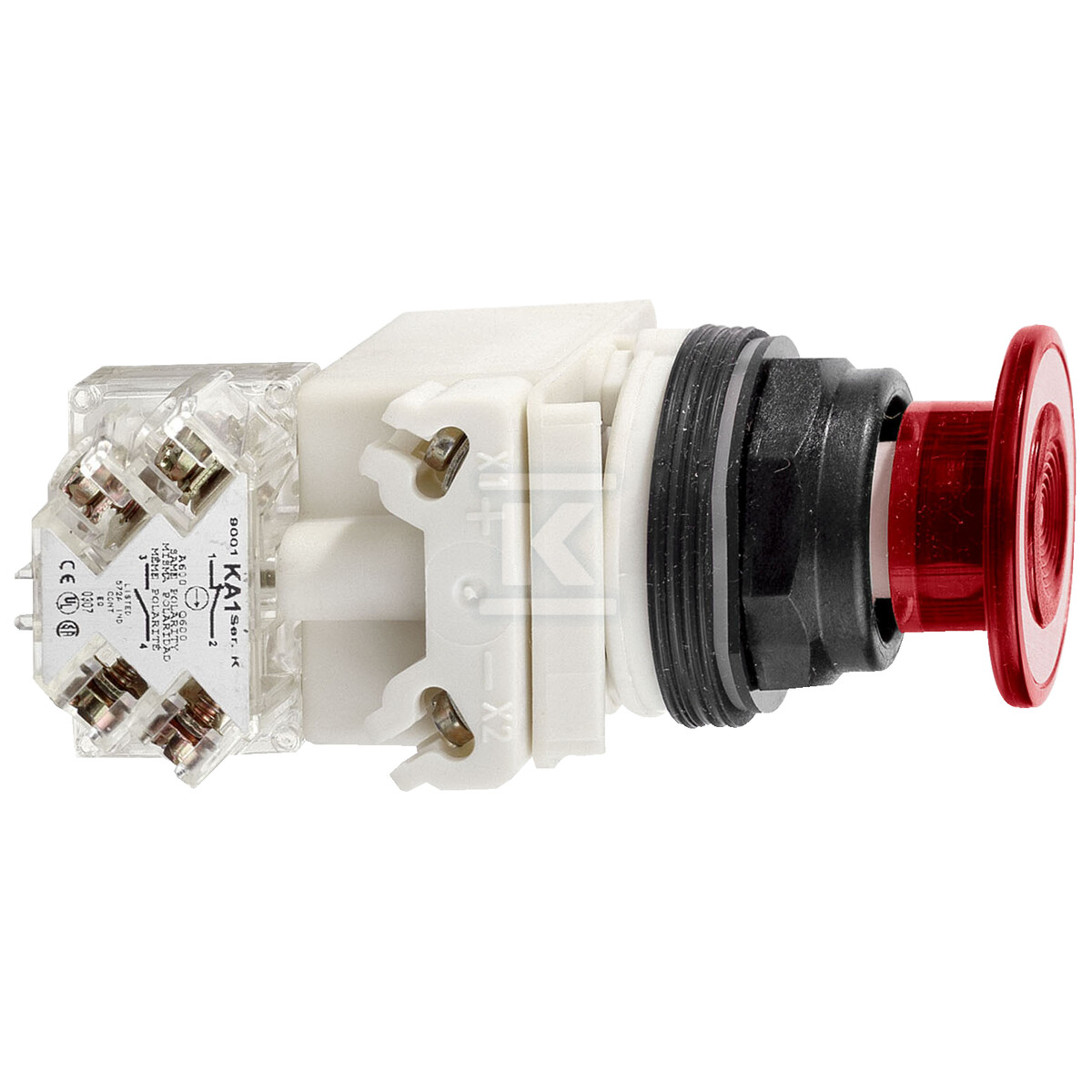

Głowica przycisku grzybkowego 30 mm w kolorze czerwonym z czarnym pierścieniem czołowym z tworzywa sztucznego, przeznaczona do montażu w obudowach sterowniczych maszyn. Wykonanie z przezroczystą, okrągłą soczewką umożliwia podświetlenie napięciem 28 V, a konstrukcja bez samopowrotu z jedną pozycją sterowniczą zapewnia stabilne zadziałanie w trybie zatrzaskowym. Głowica jest elementem bez styków, przeznaczonym do połączenia ze zintegrowanym blokiem styków za pomocą połączenia śrubowego.

Konstrukcja i materiały

Pierścień czołowy z tworzywa sztucznego zapewnia dobrą odporność na czynniki chemiczne i izolację elektryczną. Wysoki, grzybkowy kształt przycisku w kolorze czerwonym z czarnym pierścieniem tworzy wyraźny sygnał wizualny w panelu. Soczewka jest przezroczysta i okrągła, co pozwala na równomierne rozproszenie światła podświetlenia. Prosta, modułowa budowa ułatwia serwisowanie po montażu, modyfikację i adaptację maszyn przez osoby niebędące specjalistami. Głowica jest zaprojektowana zgodnie z międzynarodowymi normami dla wysokiej wydajności.

Montaż i warunki pracy

Montaż odbywa się w otworze o średnicy 31 mm. Seria 9001SK jest projektowana pod standardowe wycięcie stosowane w maszynach, co ułatwia wymianę i modernizację istniejących paneli bez konieczności przeróbek. Stopień ochrony IP66 oraz klasyfikacja NEMA 13 zapewniają odporność na pył i zachlapanie, co pozwala na pracę w środowiskach przemysłowych. Szeroki zakres temperatur pracy od -40 °C do 70 °C zwiększa uniwersalność zastosowania, zarówno w chłodnych halach produkcyjnych, jak i w miejscach narażonych na podwyższoną temperaturę.

Oświetlenie i sposób działania

Podświetlenie zasilane napięciem 28 V jest widoczne dzięki przezroczystej soczewce, co poprawia czytelność stanu przycisku w słabo oświetlonych panelach. Przycisk jest typu wysokiego, bez samopowrotu, z jedną pozycją sterowniczą, co oznacza zadziałanie zatrzaskowe wymagające celowego zwolnienia. Połączenie elektryczne realizowane jest w technologii śrubowej, co zapewnia pewny styk z blokiem styków. Brak wbudowanych styków rozwiernych, zwiernych ani przełącznych potwierdza przeznaczenie elementu jako głowicy sterowniczej współpracującej z osobnym modułem stykowym.
