Przycisk 600VAC 10A 30mm T\K 9001KR9P35RH25

Przycisk grzybkowy podświetlany Harmony 9001K do sterowania dwupołożeniowego

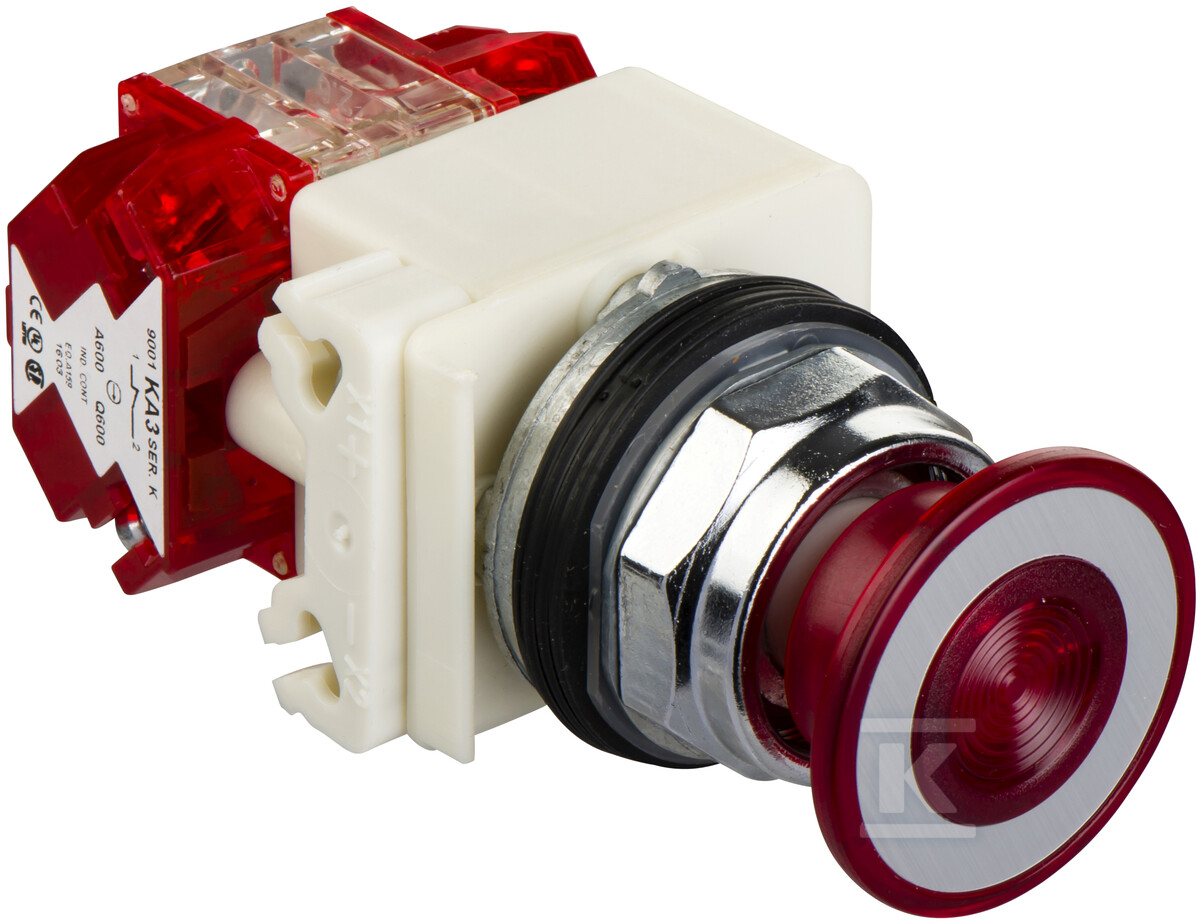

Metalowy przycisk grzybkowy z serii Harmony 9001K przeznaczony do montażu panelowego o średnicy 30 mm z głowicą 41 mm. Wykonanie z pierścieniem czołowym w kolorze chromu i czerwono-zieloną głowicą grzybkową w kształcie okrągłym pozwala na szybką identyfikację funkcji w polu. Mechanizm push-pull bez samopowrotu realizuje sterowanie dwupołożeniowe, a wbudowana możliwość podświetlenia przy napięciu zasilania źródła światła 24 V wspiera czytelność w słabo oświetlonych szafach sterowniczych. Konstrukcja przewiduje 2 styki rozwierne NC i brak styków zwiernych oraz przełącznych.

Konstrukcja i montaż

Pierścień czołowy wykonany jest z metalu i pokryty chromem, co zapewnia stabilne osadzenie w panelu i odporność mechaniczną w warunkach przemysłowych. Montaż wymaga otworu o średnicy 31 mm, a obecność pierścienia czołowego ułatwia dociśnięcie uszczelki i trwałe zamocowanie. Połączenie elektryczne realizowane jest poprzez zaciski śrubowe, co upraszcza podłączenie przewodów na budowie i serwis. Obudowa zapewnia stopień ochrony IP66 oraz klasę NEMA 13, czyli odporność na pył i silne strumienie wody oraz na działanie olejów i smarów typowych dla środowiska maszynowego.

Parametry elektryczne i działanie

Przycisk pracuje w obwodach do 600 VAC przy prądzie znamionowym 10 A, co odpowiada typowym wymaganiom zabezpieczeń i sygnalizacji maszynowej. W układzie znajduje się 2 styki rozwierne, bez styków zwiernych i przełącznych, co definiuje funkcję wyłączającą lub blokującą. Działanie bez samopowrotu z mechanizmem push-pull i 2 pozycjami sterowniczymi pozwala na utrzymanie stanu załączenia po naciśnięciu i zwolnienie po ponownym naciśnięciu, co jest wykorzystywane w sterowaniu dwustanowym. Podświetlenie zasilane napięciem 24 V umożliwia wizualną informację o stanie obwodu.

Zastosowanie w instalacjach sterowniczych

Rozwiązanie sprawdza się w pulpitach maszynowych, szafach sterowniczych i panelach operatorskich, gdzie wymagane jest wyraźne, odporne na zabrudzenia i wilgoć sterowanie awaryjne lub trybowe. Metalowa obudowa i wysoka klasa szczelności IP66/NEMA 13 pozwalają na montaż w zakładach produkcyjnych, linii pakujących i urządzeniach narażonych na zapylenie. Dwa styki rozwierne NC ułatwiają budowę obwodów bezpieczeństwa i sygnalizacji, a możliwość podświetlenia zwiększa czytelność w pracy zmianowej.
