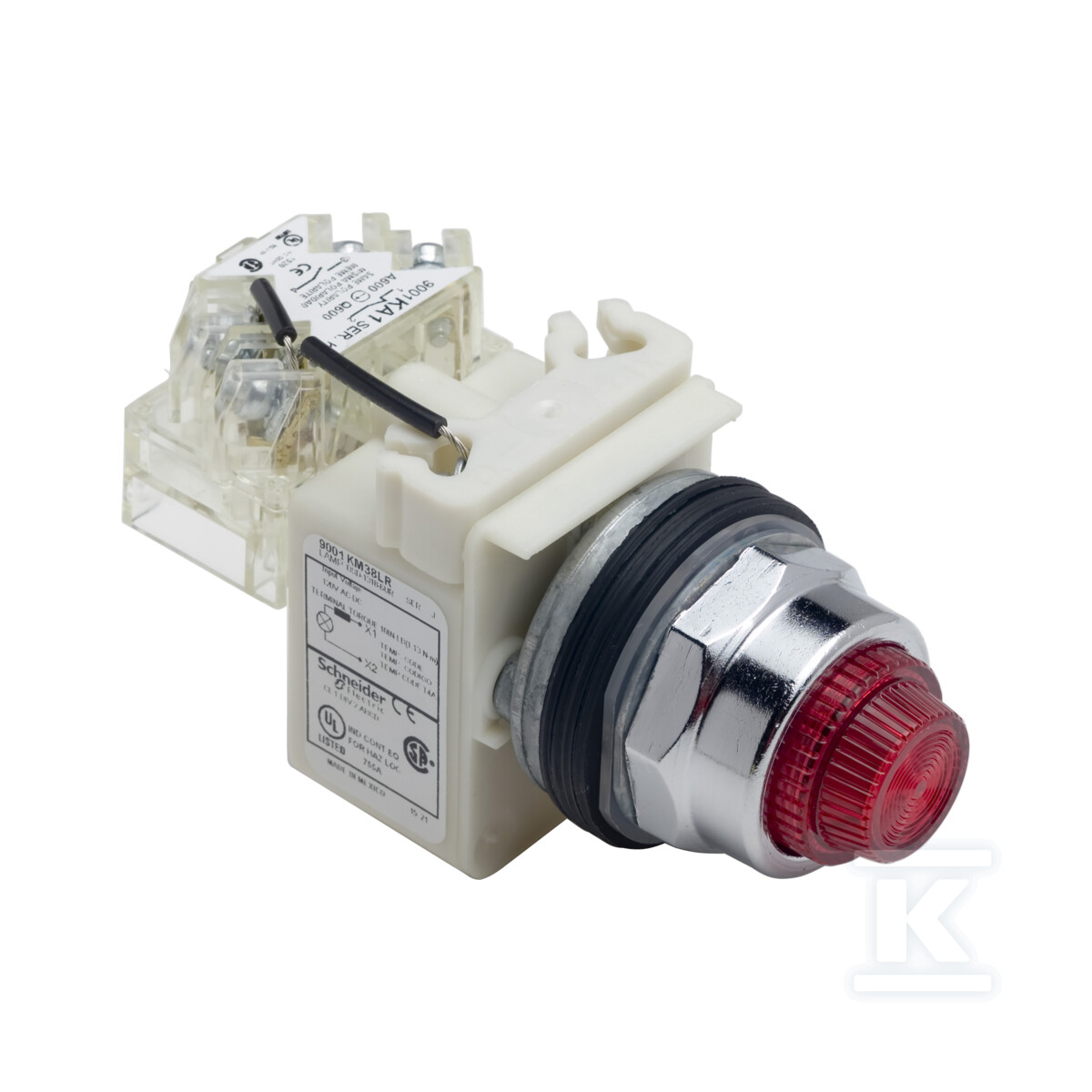

Przycisk do testu O30 czerwony samopowrotny LED 120V 1NO metalowy ośmiokątny 9001KT38LRR31

Przycisk testowy 9001K z podświetleniem LED 120 V

Podświetlany przycisk testowy z serii 9001K to element sterowniczy do maszyn i paneli rozdzielczych, który łączy wyraźny sygnał świetlny z mechaniczną trwałością. Operator w kolorze czerwonym, wysunięty i samopowrotny, pozwala na szybkie sprawdzenie obwodu i potwierdzenie działania bez konieczności blokowania pozycji. Podświetlenie LED zasilane bezpośrednio z napięcia 120 V AC/DC zapewnia dobrą widoczność nawet z daleka, a metalowa, ośmiokątna oprawa w chromie nadaje urządzeniu stabilny wygląd i odporność na uszkodzenia mechaniczne.

Budowa i montaż

Urządzenie montuje się w standardowym otworze 30 mm w panelu o grubości 1-6 mm. Pierścień czołowy wykonany jest z metalu chromowanego, z ośmiokątnym kształtem głowicy sygnalizacyjnej, co ułatwia chwyt i pozycjonowanie. Połączenie elektryczne realizowane jest klasycznymi zaciskami śrubowymi, przystosowanymi do przewodów 1 x 0,22…2 x 1,5 mm2, z momentem dokręcania 0,8 N·m. Konstrukcja umożliwia montaż do trzech poziomów bloków stykowych, maksymalnie sześciu bloków, a automatyczne uziemienie operatora nie wymaga dodatkowego okablowania. Masa produktu to ok. 0,235 kg.

Parametry elektryczne i trwałość

Źródło światła to dioda LED z podstawą BA 9s, zasilana bezpośrednio napięciem znamionowym 120 V AC/DC. Układ stykowy to 1 NO, wykonany ze stopu srebra, w standardowym działaniu bez wymuszonego rozwarcia. Trwałość mechaniczna wynosi 5 000 000 cykli, a pozycja pracy może być dowolna. Napięcie izolacji wynosi 250 V przy stopniu zanieczyszczenia 3, a wytrzymałość na impuls napięciowy to 2,5 kV. Prąd termiczny w wolnym powietrzu to 10 A, a zalecana ochrona zwarciowa to bezpiecznik topikowy 10 A. Prąd znamionowy roboczy to 0,55 A przy 125 V DC-13.

Ochrona i warunki pracy

Stopień ochrony IP66 zapewnia szczelność na kurz i silne strumienie wody, a klasyfikacja NEMA 13 potwierdza przydatność w środowiskach przemysłowych. Obudowa jest odporna na uderzenia i wibracje, co sprawdza się w maszynach pracujących w trudnych warunkach. Dzięki temu przycisk zachowuje czytelność sygnału i stabilność połączenia zarówno w pomieszczeniach produkcyjnych, jak i na zewnątrz osłon.

Zastosowanie w sterowaniu maszynami

Przycisk przeznaczony jest do paneli sterowniczych i urządzeń wymagających wyraźnego potwierdzenia stanu pracy. Podświetlenie czerwone dobrze kontrastuje na tle metalowej oprawy, a wysoki profil operatora ułatwia obsługę w rękawicach. Samopowrót eliminuje ryzyko pozostawienia obwodu w stanie załączenia, a odporna na warunki eksploatacji konstrukcja zmniejsza potrzebę serwisowania.
