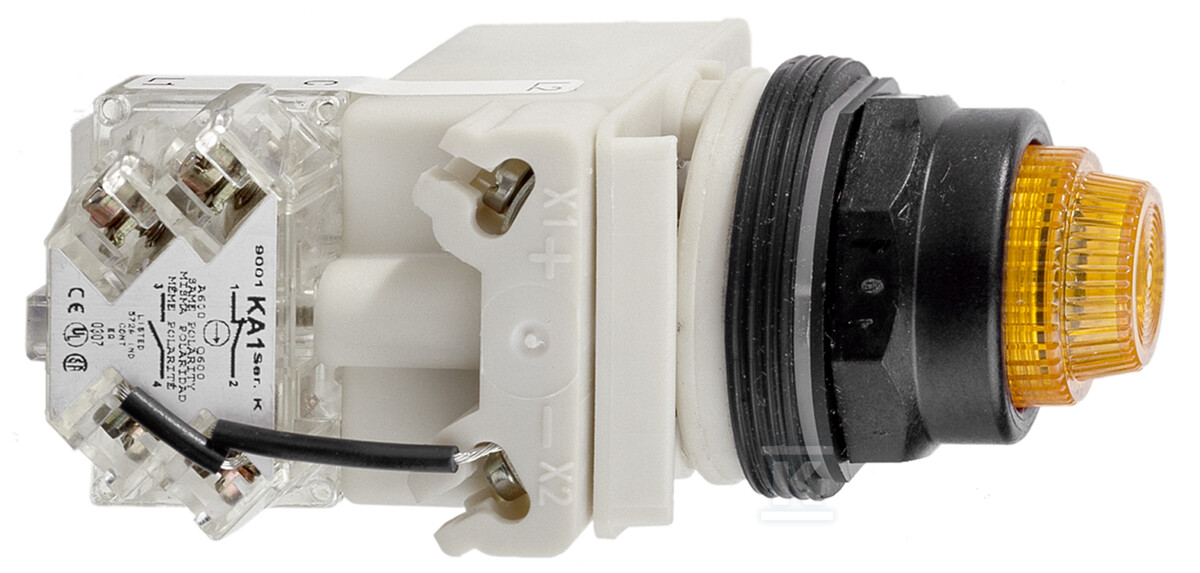

Przycisk do testu O30 pomarańczowy samopowrotny LED 120V 1NO metalowy ośmiokątny 9001KT38LYA31

Podświetlany przycisk testowy z samopowrotem do montażu panelowego

Przycisk testowy z serii Harmony 9001K przeznaczony jest do wyraźnej sygnalizacji stanu maszyny i jednoczesnego sterowania obwodem pomocniczym. Samopowrotna konstrukcja zapewnia chwilowe załączenie po naciśnięciu i automatyczny powrót do pozycji wyjściowej, a wbudowany moduł LED daje czytelną informację wizualną nawet z dużej odległości. Metalowy pierścień czołowy w wykończeniu chrom i ośmiokątna głowica pasują do przemysłowych paneli sterowniczych, a podświetlenie w kolorze bursztynowym z żółtym światłem LED dobrze kontrastuje na tle obudów maszyn.

Montaż i wykonanie mechaniczne

Urządzenie montuje się w standardowym otworze panelowym 30 mm, przy grubości panelu od 1 do 6 mm. Zastosowano metalowy pierścień czołowy chromowany oraz korpus z tworzywa poliwęglanowego, a soczewka typu Fresnel ma kształt prostokątny i kolor bursztynowy. Połączenie elektryczne realizowane jest klasycznymi zaciskami śrubowymi 1 x 0,22…2 x 1,5 mm2 zgodnie z IEC 60947-1, z momentem dokręcania 0,8 N·m. Operator jest samouziemiający bez dodatkowego okablowania, a konstrukcja finger-safe zwiększa bezpieczeństwo obsługi. Styk w konfiguracji 1 NO ze stopu srebra pracuje w pozycji dowolnej, a trwałość mechaniczna wynosi 5 000 000 cykli.

Sygnalizacja LED i parametry elektryczne

Źródło światła LED zasilane jest bezpośrednio napięciem 120 V AC/DC, z podstawą BA 9s i średnią żywotnością 100 000 h. Kolor soczewki to bursztyn, a emitowane światło LED jest żółte. Znamionowe napięcie izolacji wynosi 250 V, a wytrzymałość udarowa 2,5 kV. Prąd znamionowy pracy to 0,55 A przy 125 V DC-13, w klasie A600-Q600 NEMA. Ochrona przed zwarciem przewidziana jest bezpiecznikiem wkładkowym 10 A wg IEC 60947-5-1, a konwencjonalny prąd termiczny w swobodnym powietrzu to 10 A.

Odporność środowiskowa i warunki pracy

Obudowa zapewnia stopień ochrony IP66 wg IEC 60529 oraz NEMA 1/2/3/3R/4/12/13, co oznacza odporność na kurz i silne strumienie wody. Urządzenie jest odporne na wibracje 7 gn w zakresie 2…500 Hz wg IEC 60068-2-6 oraz na udary 50 gn wg IEC 60068-2-27. Temperatura pracy to -25…70 °C, a temperatura przechowywania -40…70 °C. Klasa ochrony przeciwporażeniowej to II wg IEC 61140. Dzięki temu przycisk sprawdza się w środowiskach zapylonych i wilgotnych, na liniach produkcyjnych i w szafach sterowniczych narażonych na wstrząsy i wahania temperatury.
