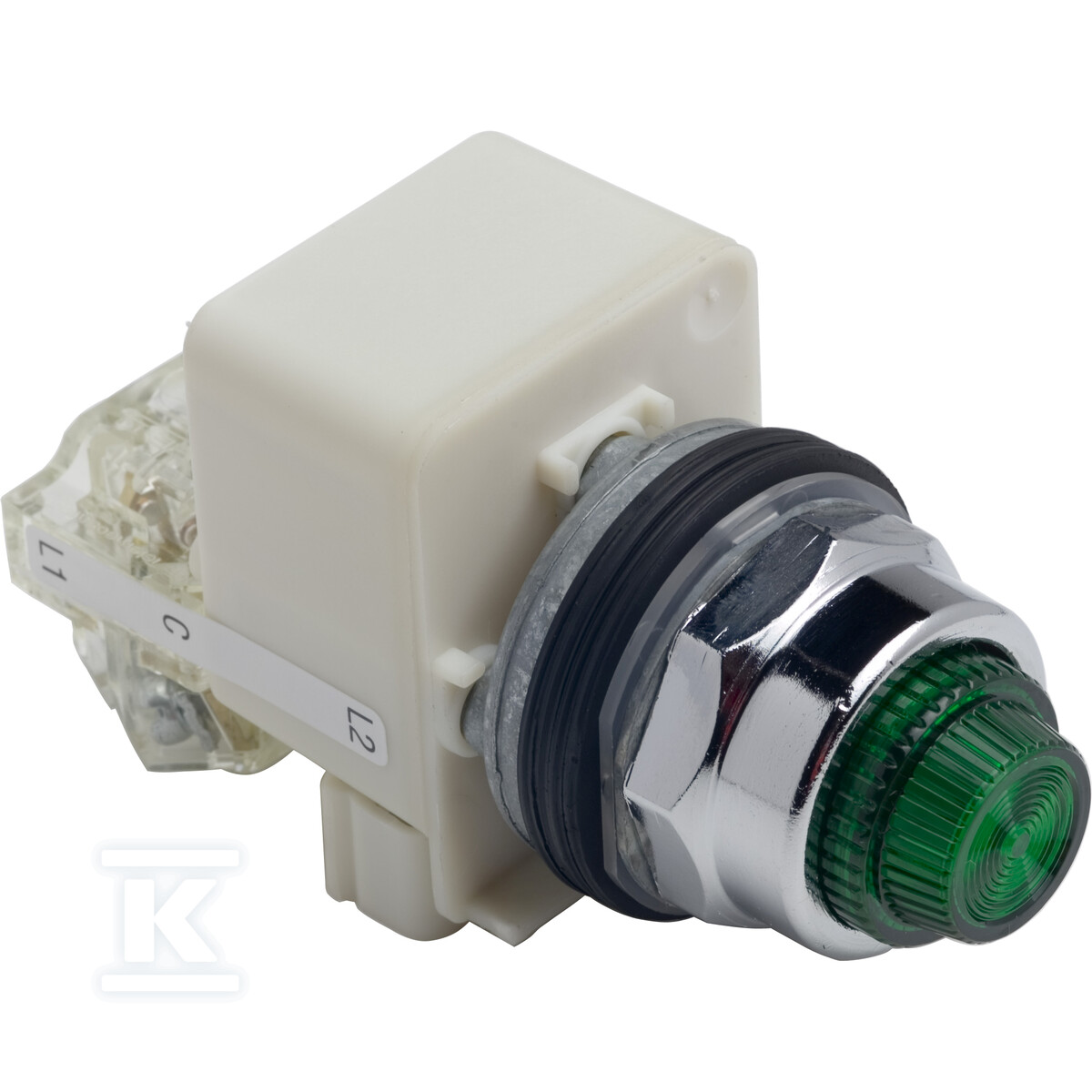

Przycisk do testu O30 zielony samopowrotny LED 120V 1NO metalowy ośmiokątny 9001KT38LGG31

Podświetlany przycisk testowy do sterowania maszynami

Przycisk testowy z serii Harmony 9001K to metalowy element sterowniczy z zielonym, wysokim klawiszem samopowrotnym i wbudowanym źródłem LED 120 V. Przeznaczony jest do wyraźnej sygnalizacji stanu maszyny i ręcznego testowania obwodów, z jednym stykiem zwiernym NO. Chromowany pierścień czołowy z metalu nadaje mu odporną na warunki przemysłowe obudowę, a prostokątna soczewka zapewnia dobrą widoczność podświetlenia nawet z większej odległości.

Konstrukcja i montaż

Urządzenie montuje się w standardowym otworze montażowym 30 mm, co ułatwia wymianę i instalację w panelach sterowniczych. Połączenie elektryczne realizowane jest klasycznym zaciskiem śrubowym, a konstrukcja z automatycznym uziemieniem nie wymaga dodatkowego okablowania uziemiającego.

• metalowy pierścień czołowy w kolorze chrom, kształt ośmiokątny
• wysoki klawisz zielony, samopowrotny, bez funkcji blokady
• soczewka prostokątna, nieprzezroczysta, z poliwęglanową optyką typu fresnel
• możliwość podświetlenia LED w kolorze zielonym

Taka budowa sprawdza się w miejscach, gdzie liczy się szybki dostęp i czytelny sygnał wizualny, a jednocześnie trwałość mechaniczna.

Ochrona i warunki pracy

Przycisk jest przystosowany do pracy w trudnych warunkach przemysłowych. Stopień ochrony IP66 zapewnia szczelność na pył i silne strumienie wody, a klasyfikacja NEMA 13 potwierdza odporność na działanie olejów i innych zanieczyszczeń.

• odporność na kurz i zachlapania, przydatność w środowiskach produkcyjnych
• odporność na uderzenia i wibracje przenoszone przez obudowę maszyny
• metalowy pierścień czołowy zwiększa wytrzymałość mechaniczną w porównaniu z plastikowymi odpowiednikami

Dzięki temu element może pracować w hali produkcyjnej, na linii pakującej czy w szafie sterowniczej narażonej na zabrudzenia.

Parametry elektryczne i sygnalizacja

Sygnalizacja oparta jest na diodzie LED zasilanej napięciem 120 V, co pozwala na bezpośrednie podłączenie do typowych obwodów sterowniczych w tej klasie napięciowej. Mechanizm samopowrotny zapewnia chwilowe zamknięcie obwodu w momencie naciśnięcia i automatyczny powrót do pozycji wyjściowej po zwolnieniu.

• napięcie zasilania źródła światła 120 V
• 1 styk zwierny NO, brak styków rozwiernych i przełącznych
• funkcja testowa z wyraźnym podświetleniem statusu

Rozwiązanie łączy funkcję przycisku testowego z lampą sygnalizacyjną w jednej obudowie, co ogranicza liczbę otworów w panelu i upraszcza okablowanie.
