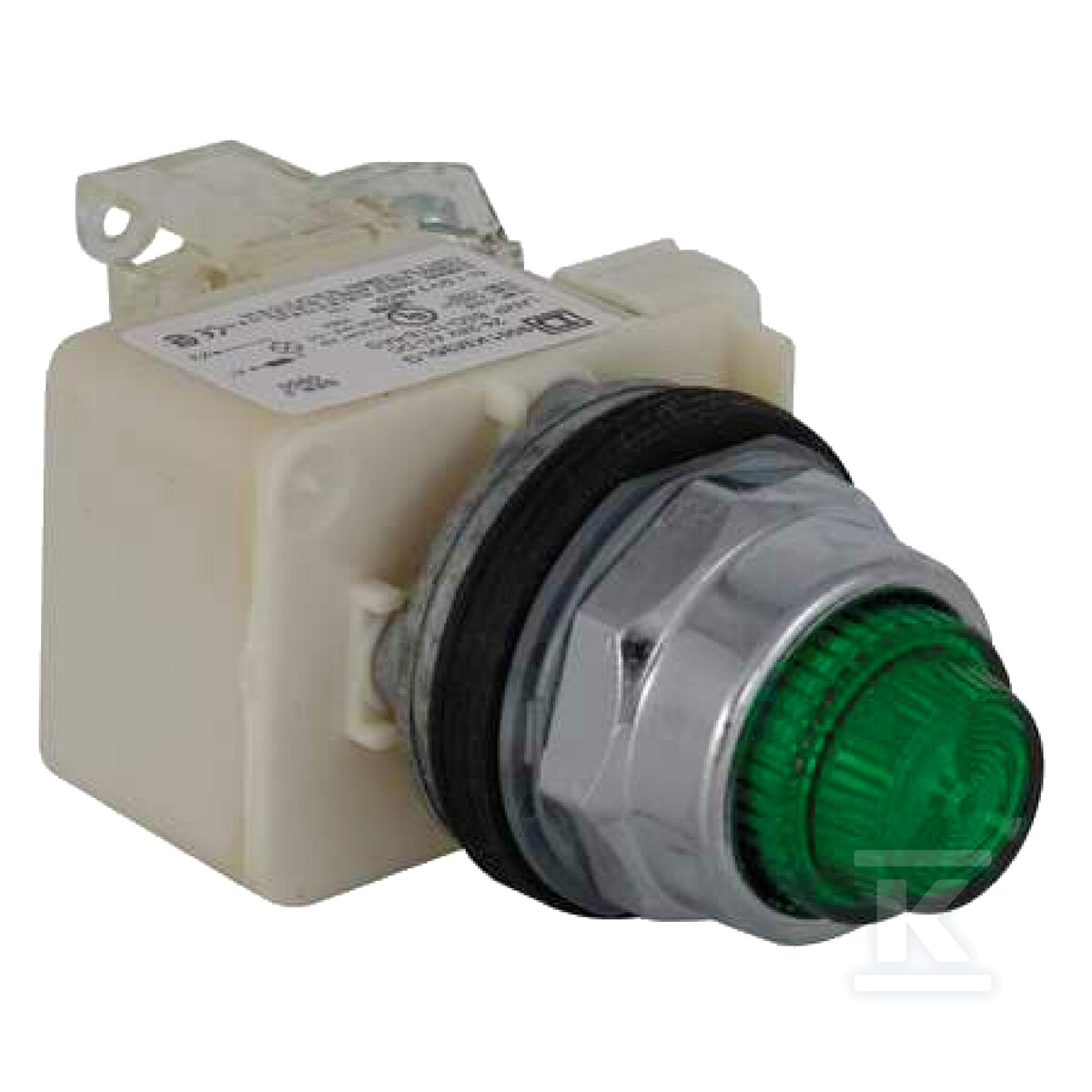

Przycisk do testu, O30, zielony, 24 V AC/DC, metalowy, ośmiokątny 9001KT35LGG31

Podświetlany przycisk testowy z metalowym pierścieniem do paneli maszynowych

Przycisk testowy zielony 24 V AC/DC z samopowrotem i integralnym podświetleniem LED zapewnia wyraźną sygnalizację statusu w panelach sterowniczych maszyn. Metalowy pierścień czołowy w wykończeniu chrom oraz wysoka soczewka prostokątna dają dobrą widoczność z odległości, a konstrukcja z jednym stykiem zwiernym pozwala na bezpośrednie testowanie obwodów sterowniczych. Montaż w standardowym otworze panelu 31 mm i klasyczne połączenie śrubowe upraszczają instalację, a automatyczne uziemienie operatora bez dodatkowego okablowania zwiększa bezpieczeństwo montażu.

Montaż i konstrukcja

Operator ma ośmiokątną formę z metalowym pierścieniem czołowym chromowanym i wysokim przyciskiem w kolorze zielonym. Zastosowanie pierścienia czołowego z metalu zapewnia stabilność mechaniczna, a możliwość podświetlenia pozwala na sygnalizację stanu pracy.

Połączenie elektryczne realizowane jest klasycznym zaciskiem śrubowym, co ułatwia podłączenie do obwodów sterowniczych. Wewnętrzna budowa przewiduje 1 styk zwierny, bez styków rozwiernych i przełącznych. System montażowy jest łatwy i pewny, a konstrukcja z finger-safe blokami stykowymi i modułów świetlnych podnosi bezpieczeństwo obsługi. Duży zestaw akcesoriów metalowych umożliwia dopasowanie produktu do istniejącej aparatury Harmony 9001K.

Ochrona i warunki pracy

Stopień ochrony IP66 gwarantuje szczelność na pył i silne strumienie wody, a klasyfikacja NEMA 13 potwierdza przydatność w środowiskach przemysłowych z obecnością pyłów i cieczy. Obudowa jest odporna na uderzenia i wibracje, co sprawdza się w maszynach pracujących w trudnych warunkach.

Napięcie zasilania źródła światła wynosi 24 V, a zasilanie przycisku to 24 V AC/DC. Podświetlenie LED jest integralne, a soczewka jest nieprzezroczysta o kształcie prostokątnym. Metalowy pierścień czołowy dodatkowo zwiększa odporność mechaniczną w porównaniu z wersjami plastikowymi.

Zastosowanie w sterowaniu maszynami

Przycisk przeznaczony jest do montażu w panelach maszyn i szafach sterowniczych, gdzie potrzebna jest czytelna i odporna sygnalizacja. Zielony kolor przycisku jest powszechnie kojarzony z funkcją potwierdzenia lub gotowości, a podświetlenie zwiększa widoczność nawet z daleka.

Dzięki jednemu styku zwiernemu element sprawdza się jako test lampy sygnalizacyjnej lub obwodu sterowniczego bez konieczności blokowania pozycji. Odporność na kurz, wodę, wstrząsy i wibracje pozwala na pracę w halach produkcyjnych, w instalacjach narażonych na zabrudzenia.
