Przycisk wpuszczony niebieski z osłoną z zestawem 7 kolorowych wkladek 1CO metal Harmony 9001K 9001KR2UH13

Przycisk wpuszczony metalowy Harmony 9001K z osłoną i wymiennymi wkładkami

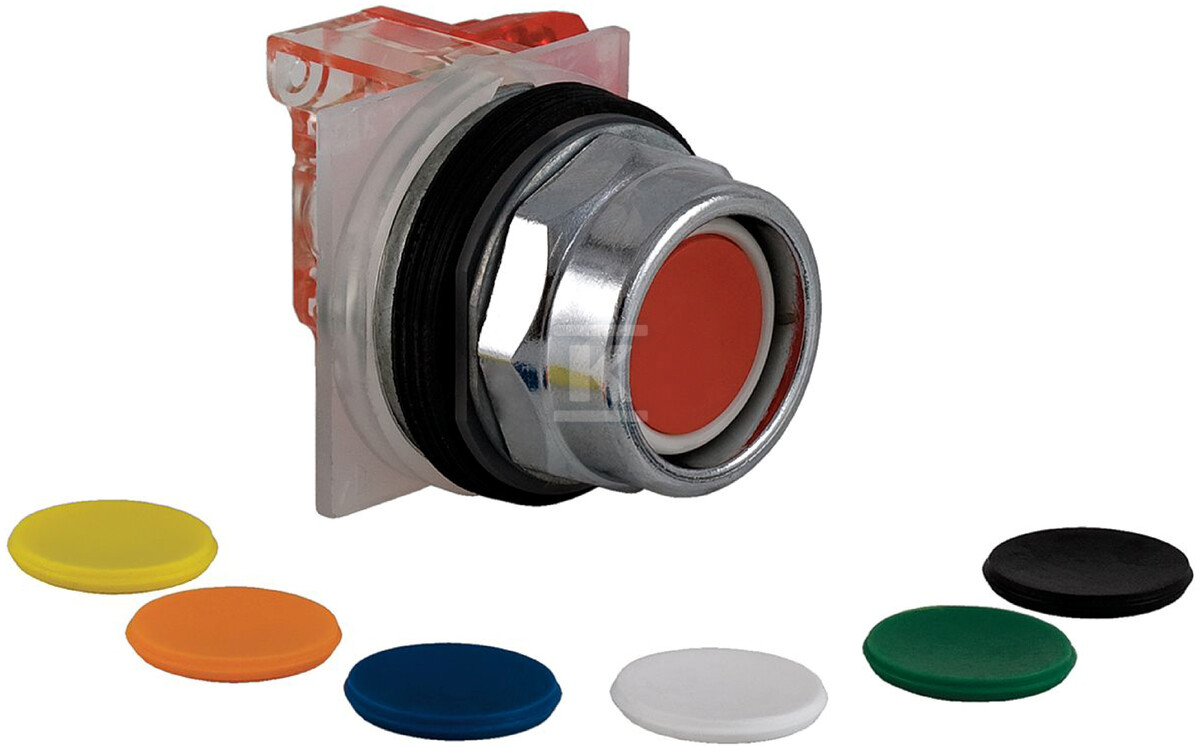

Przycisk wpuszczony z serii Harmony 9001K to metalowy operator panelowy o wysokim profilu z rozbudowaną osłoną, przeznaczony do sterowania maszynami w warunkach przemysłowych. Mechanizm z samopowrotem zapewnia działanie chwilowe, a konstrukcja bez podświetlenia ogranicza liczbę elementów do minimum. Pierścień czołowy chromowany i okrągła soczewka tworzą czytelny interfejs, a możliwość wymiany wkładki pozwala na szybkie oznakowanie kolorem. W komplecie znajduje się zestaw 7 kolorowych nakładek, co ułatwia kodowanie funkcji i ogranicza błędy przy instalacji oraz konserwacji.

Konstrukcja i materiały

Obudowa wykonana jest z metalu, pierścień czołowy ma wykończenie chromowane. Operator ma wysoki profil z rozbudowaną osłoną metaliczną, co zwiększa ochronę przed przypadkowym naciśnięciem i uszkodzeniami mechanicznymi. Styki wykonano ze stopu srebra, a konfiguracja 1 C/O zapewnia przełączanie jednego obwodu. Połączenie elektryczne realizowane jest zaciskami śrubowymi, przystosowanymi do przewodów 1 x 0,22…2 x 1,5 mm2 przy momencie dokręcania 0,8 N.m. Trwałość mechaniczna sięga 5 000 000 cykli. Wymiary gabarytowe to 48 mm szerokości, 45 mm wysokości i 56 mm głębokości, masa 0,136 kg.

Montaż i warunki pracy

Montaż panelowy w standardowym otworze 30 mm, dopuszczalna grubość panelu 1…6 mm. Stopień ochrony IP66 zapewnia szczelność na pył i silne strumienie wody, a klasyfikacja NEMA obejmuje 13, 4, 12, 3R, 3, 2 i 1. Zakres temperatury pracy to -25 °C…70 °C, przechowywania -40 °C…70 °C. Urządzenie jest odporne na wibracje 7 gn w zakresie 2…500 Hz oraz na udary 50 gn. Klasa ochrony przeciwporażeniowej II, napięcie izolacji znamionowe 250 V, wytrzymałość udarowa 2,5 kV. Znamionowy prąd cieplny Ith 10 A, prąd roboczy Ie 3 A przy 240 V AC-15.

Zastosowanie i odporność

Konstrukcja odporna na uderzenia, wibracje i korozję sprawdza się w przemyśle petrochemicznym, motoryzacyjnym, tekstylnym, metalurgicznym, górniczym oraz na lotniskach. Wodoszczelność i pyłoszczelność IP66 pozwalają na pracę w trudnych, zapylonych i wilgotnych środowiskach. Wymienne wkładki w 7 kolorach umożliwiają jednoznaczne oznaczenie funkcji bez dodatkowych tabliczek. Zgodność z normami IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, EN 60947-5-1, UL 508, CSA C22.2 No.14, JIS C4520 i JIS C852 potwierdza parametry elektryczne i mechaniczne. Deklaracje RoHS, REACH i WEEE.
