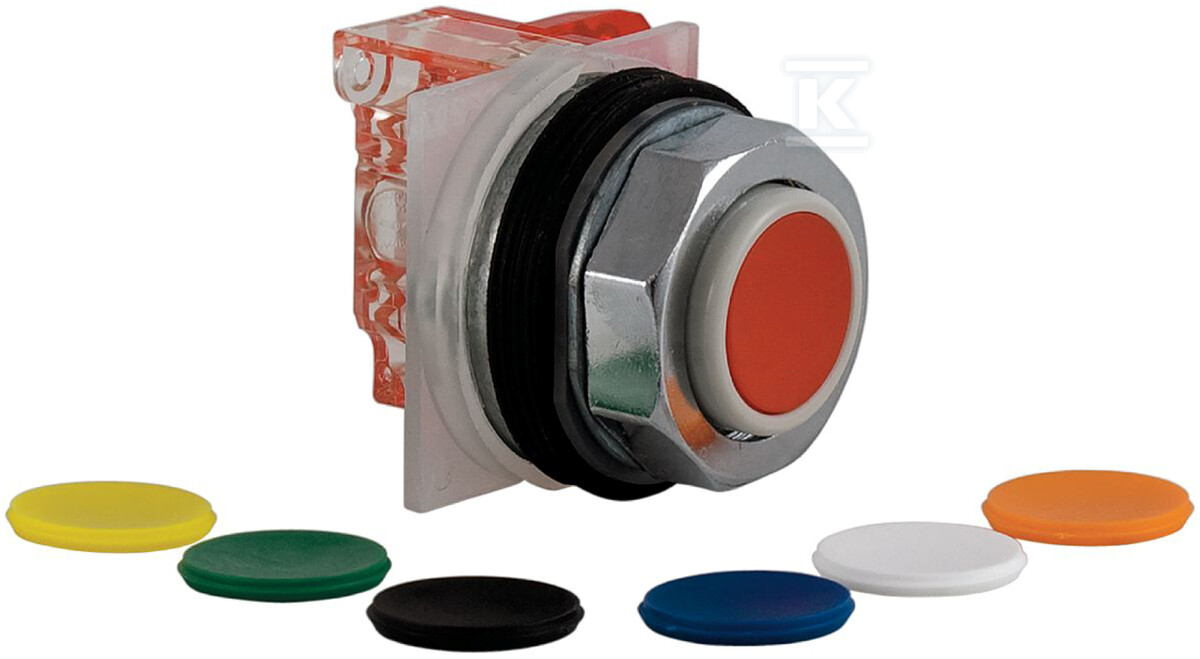

Przycisk wystający 2 pozycyjny z zestawem 7 kolorowych wkładek metal 1NO + 1 NC Harmony 9001K 9001KR3UH13

Przycisk wystający z serii Harmony 9001K do sterowania maszynami w trudnych warunkach

Metalowy przycisk z chromowanym pierścieniem czołowym i wysokim, wystającym tłoczkiem zapewnia wyraźny, taktylny sygnał sterujący. Wersja z samopowrotem i jednym stykiem przełącznym 1NO+1NC pozwala na szybkie, pewne załączanie i wyłączanie obwodów sterowniczych. Zestaw 7 kolorowych wkładek do wyboru ułatwia kodowanie funkcji i ogranicza błędy przy instalacji oraz konserwacji. Obudowa z metalowym pierścieniem, okrągłą soczewką i klasą szczelności IP66 oraz NEMA 13 sprawdza się w środowiskach zapylonych i wilgotnych.

Konstrukcja i montaż

• Pierścień czołowy metalowy w kolorze chrom, wysoki tłoczek z okrągłą soczewką, nieprzezroczysty, bez możliwości podświetlenia.
• Mechanizm z samopowrotem, bez blokady, jedna pozycja sterownicza, montaż w standardowym otworze 30 mm.
• Połączenie śrubowe z zaciskami przystosowanymi do przewodów 1 x 0,22…2 x 1,5 mm2, zalecany moment dokręcania 0,8 N·m.
• Wymiary zabudowy ok. 48 mm szerokości, wysokość ok. 45 mm / 56 mm, masa ok. 0,128 kg.
• Trwałość mechaniczna do 5 000 000 cykli, dowolna pozycja pracy, klasa ochronności II wg IEC 61140.

Odporność i parametry pracy

• Stopień ochrony IP66 wg IEC 60529 i NEMA 13, odporność na kurz i zachlapania, przydatny w warunkach przemysłowych.
• Odporność na wibracje 7 gn w zakresie 2…500 Hz wg IEC 60068-2-6 oraz odporność udarowa 50 gn wg IEC 60068-2-27.
• Zakres temperatury pracy -25…70 °C, przechowywania -40…70 °C.
• Parametry elektryczne: napięcie izolacji Ui 250 V, napięcie udarowe wytrzymywane Up 2,5 kV, prąd termiczny Ith 10 A.
• Prąd znamionowy pracy Ie 3 A przy 240 V AC-15 oraz 0,55 A przy 125 V DC-13, styki ze stopu srebra, standardowa praca styków.
• Zabezpieczenie przed zwarciem 10 A wkładką topikową wg IEC 60947-5-1, zdolność łączeniowa i wyłączalna zgodna z IEC 60947-5-1.

Zastosowanie i praktyczne korzyści

• Uniwersalny interfejs do sterowania maszynami, prosty schemat działania i wyraźne kolory minimalizują pomyłki montażowe.
• Wysoki, wystający tłoczek daje wyraźny sygnał dotykowy, a sprężynowy powrót zapewnia automatyczne przywrócenie pozycji spoczynkowej.
• Wybór spośród 7 kolorów wkładek pozwala na szybkie oznaczenie funkcji bez dodatkowych tabliczek.
• Odporność na uderzenia i wibracje oraz wysoka szczelność sprawiają, że przycisk nadaje się do linii produkcyjnych, paneli sterowniczych i urządzeń pracujących w trudnych warunkach.
• Zgodność z normami IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 nr 14, JIS C 4520, JIS C 852 oraz certyfikaty UL 508 i NEMA ułatwiają wdrożenie w instalacjach przemysłowych.
