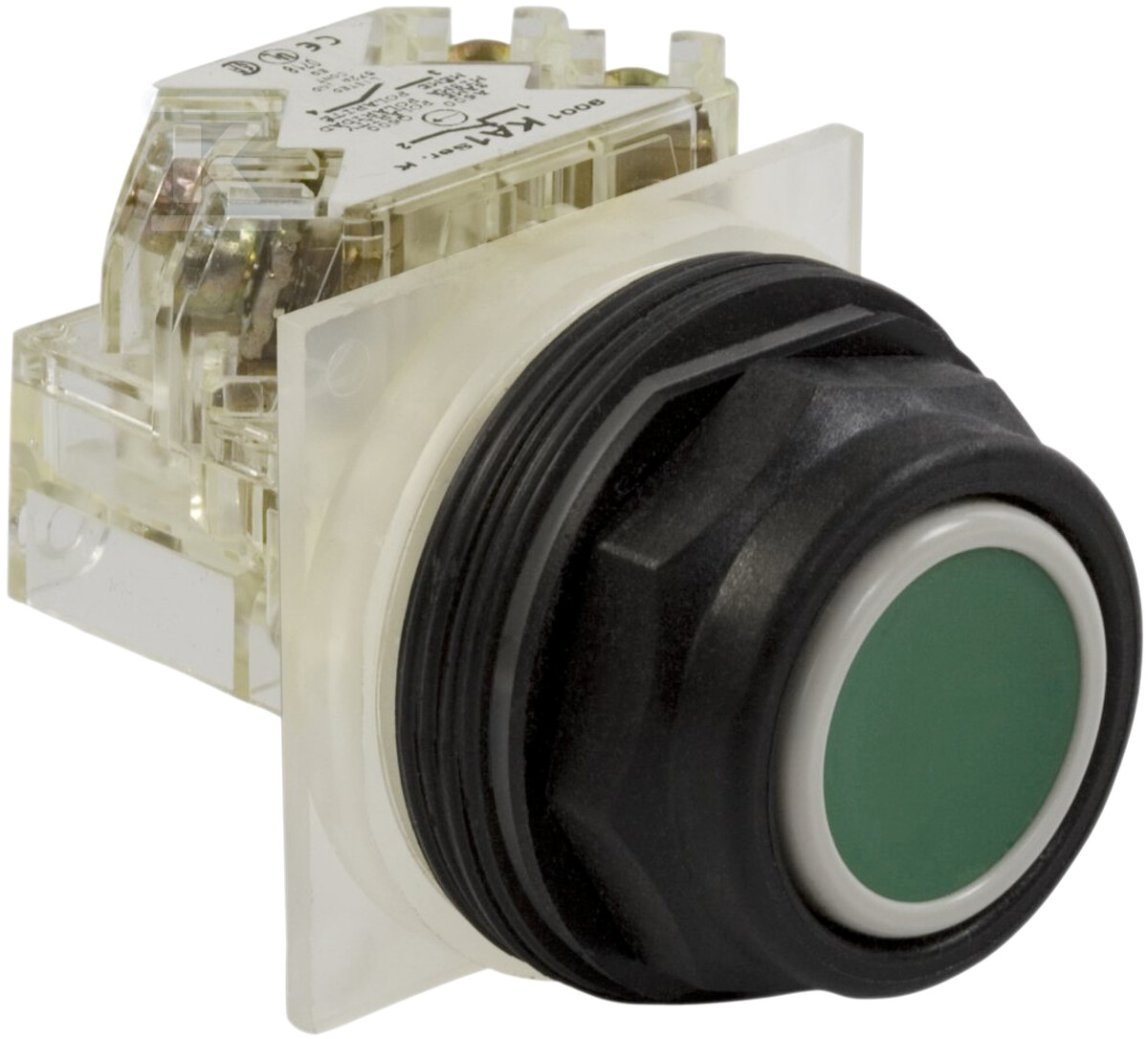

Przycisk kryty O30 zielony samopowrotny 1 OC plastikowy ośmiokątny 9001SKR1GH13

Przycisk kryty zielony z samopowrotem do serii Harmony 9001SK

Przycisk kryty zielony z samopowrotem przeznaczony jest do sterowania maszyn i urządzeń w obwodach sterowniczych. Wykonanie z tworzywa sztucznego w ośmiokątnej głowicy sygnalizacyjnej zapewnia szybki montaż na panelu i czytelny sygnał wizualny. Samopowrót gwarantuje powrót do pozycji wyjściowej po puszczeniu operatora, a układ 1 C/O pozwala na przełączanie jednego obwodu sterowniczego bez dodatkowych elementów.

Konstrukcja i montaż

Głowica ma kształt ośmiokątny z czarnym pierścieniem czołowym z tworzywa sztucznego i zielonym, płaskim, krytycznym operatorem bez oznaczenia. Średnica montażowa wynosi 30 mm przy otworze w panelu 31 mm, a grubość panelu może wynosić 1…6 mm. Połączenie elektryczne realizowane jest zaciskami śrubowymi na przewody 1 x 0,22…2 x 1,5 mm2 wg EN/IEC 60947-1, z momentem dokręcania 0,8 N·m i wkrętem z rowkiem krzyżowym. Konstrukcja umożliwia montaż bloków stykowych z góry i z tyłu, do 3 poziomów, maksymalnie 6 bloków stykowych. Operator działa w dowolnej pozycji montażowej.

Parametry elektryczne i trwałość

Układ stykowy to 1 styk przełączny C/O, bez styków rozwiernych i zwiernych, z materiałem styków z stopu srebra. Napięcie izolacji wynosi 250 V wg EN/IEC 60947-1, a wytrzymałość udarowa 2,5 kV. Prąd znamionowy pracy to 3 A przy 240 V AC-15 oraz 0,55 A przy 125 V DC-13 w klasie A600-Q600. Prąd termiczny w wolnym powietrzu Ith to 10 A, a zabezpieczenie zwarciowe to bezpiecznik wkładkowy 10 A wg EN/IEC 60947-5-1. Trwałość mechaniczna sięga 5 000 000 cykli. Brak otwarcia pozytywnego.

Warunki pracy i zabezpieczenia

Obudowa zapewnia stopień ochrony IP66 wg IEC 60529 oraz NEMA 4X. Klasa ochrony przeciwporażeniowej to II wg IEC 61140. Zakres temperatur pracy to -40…70 °C, a zakres przechowywania -25…70 °C. Wytrzymałość na wibracje to 7 gn w zakresie 2…500 Hz wg IEC 60068-2-6, a odporność na wstrząsy 50 gn wg IEC 60068-2-27. Masa wynosi 0,086 kg. Producent deklaruje 18 miesięcy gwarancji.
