Przycisk 600VAC 10AMP 30mm SK +opcje 9001SKR1BH5

Przycisk sterowniczy płaski 30 mm z samopowrotem 1NO do szaf i maszyn

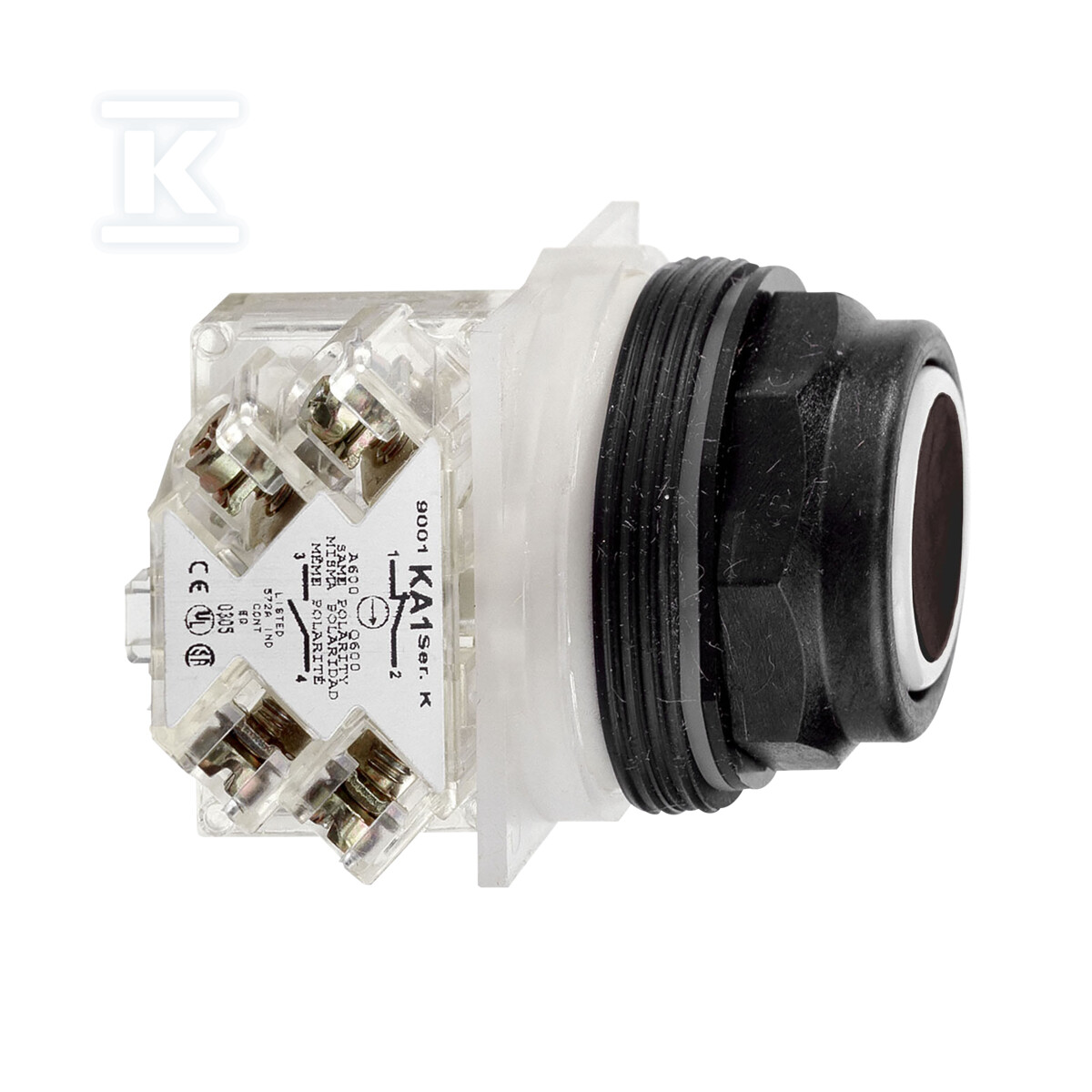

Przycisk z serii Harmony 9001SK to operator naciskowy z płaskim, czarnym frontem bez oznaczenia, przeznaczony do montażu panelowego w obudowach sterowniczych i maszynach przemysłowych. Wykonanie z pełną osłoną z tworzywa sztucznego i pierścieniem czołowym w kolorze czarnym zapewnia estetyczny wygląd i ochronę przed przypadkowym naciśnięciem. Mechanizm samopowrotny gwarantuje chwilowe działanie, a pojedynczy styk zwierny NO typu slow-break zapewnia pewne przełączanie bez drgań styków.

Konstrukcja i montaż panelowy

Operator ma profil płaski, soczewkę okrągłą i głowicę ośmiokątną. Pierścień czołowy wykonany jest z tworzywa sztucznego, a całość przeznaczona jest do montażu na panelu o średnicy 30 mm, przy otworze montażowym 31 mm. Złącze elektryczne to zaciski śrubowe przystosowane do przewodów 1 x 0,22…2 x 1,5 mm2 wg EN/IEC 60947-1, z momentem dokręcania 0,8 N·m i śrubą z gniazdem krzyżowym. Urządzenie posiada pierścień czołowy, nie jest przezroczyste i nie ma możliwości podświetlenia. Pozycja pracy dowolna, co ułatwia instalację w ograniczonych przestrzeniach.

Parametry elektryczne i trwałość mechaniczna

Styk wykonany jest ze stopu srebra, w konfiguracji 1NO, bez styków rozwiernych i przełącznych. Prąd znamionowy w kategorii AC-15 wynosi 3 A przy 240 V, a w DC-13 0,55 A przy 125 V. Napięcie izolacji Ui to 250 V, a wytrzymałość udarowa Uimp 2,5 kV. Prąd termiczny Ith w stanie zimnym to 10 A, a ochrona zwarciowa zalecana to bezpiecznik wkładkowy 10 A wg EN/IEC 60947-5-1. Trwałość mechaniczna sięga 5 000 000 cykli, a działanie typu slow-break ogranicza iskrzenie. Klasa ochrony przeciwporażeniowa II wg IEC 61140.

Warunki pracy i zastosowanie

Obudowa zapewnia stopień ochrony IP66 wg IEC 60529 oraz odporność NEMA 4X, a także zgodność z NEMA 1, 2, 3, 3R, 4, 12 i 13. Temperatura pracy od -25 °C do 70 °C, temperatura przechowywania od -40 °C do 70 °C. Odporność na wibracje 7 gn w zakresie 2…500 Hz wg IEC 60068-2-6 oraz odporność na wstrząsy 50 gn wg IEC 60068-2-27. Masa netto ok. 0,086 kg. Dzięki odporności na kurz, wodę, korozję i działanie chemiczne przycisk sprawdza się w sterowaniu urządzeniami pomocniczymi, sygnalizacją ręczną i uruchamianiem obwodów sterowniczych w przemyśle, gdzie wymagana jest szczelna, niezawodna obsługa manualna.
