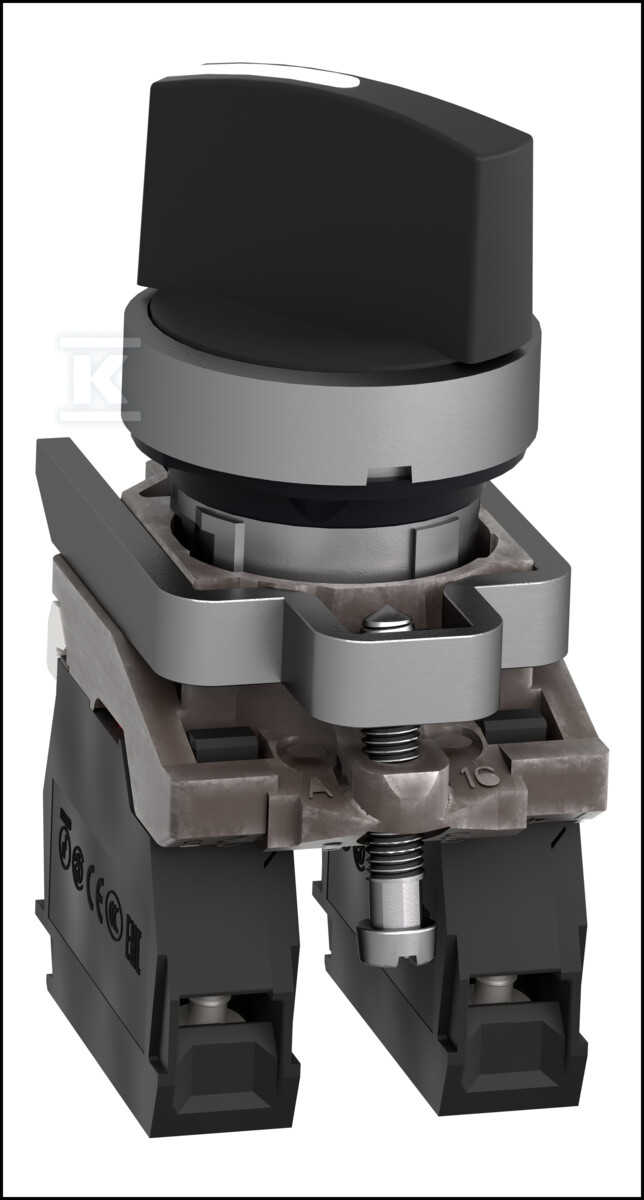

Przełącznik 2 pozycje czarny kluczem 455 stabilny XB4BD25EX

Odporny na warunki atmosferyczne przełącznik obrotowy do stref zagrożenia wybuchem

Przełącznik obrotowy z serii Harmony XB4 ATEX D to urządzenie sterujące przeznaczone do pracy w wymagających warunkach przemysłowych - szczególnie tam, gdzie występuje ryzyko wybuchu pyłów palnych. Dzięki certyfikacji ATEX i stopniowi ochrony IP65/IP67 sprawdza się w strefach pyłowych 21 i 22, czyli w środowiskach takich jak przemysł naftowy i gazowy, sektory spożywcze oraz stacje benzynowe.

Konstrukcja i mechanizm działania

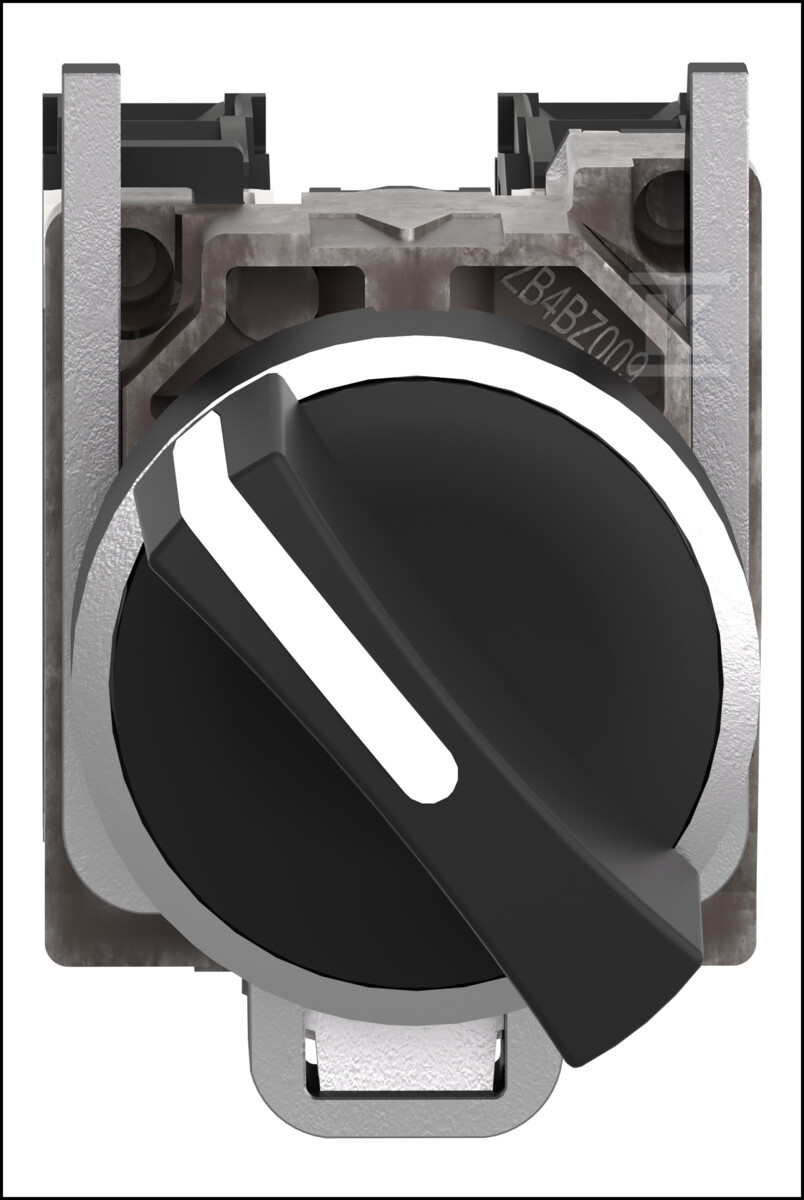

Urządzenie wyposażono w krótką rączkę obrotową - czarną, wykonaną z metalu - która pozwala na ręczne przełączanie między dwoma pozycjami roboczymi w układzie 1-2. Mechanizm jest stabilny, co oznacza, że po ustawieniu dźwigni w wybranej pozycji pozostaje ona nieruchomo do momentu kolejnej interwencji operatora. Nie ma samopowrotu - rączka nie wraca automatycznie do pozycji wyjściowej.

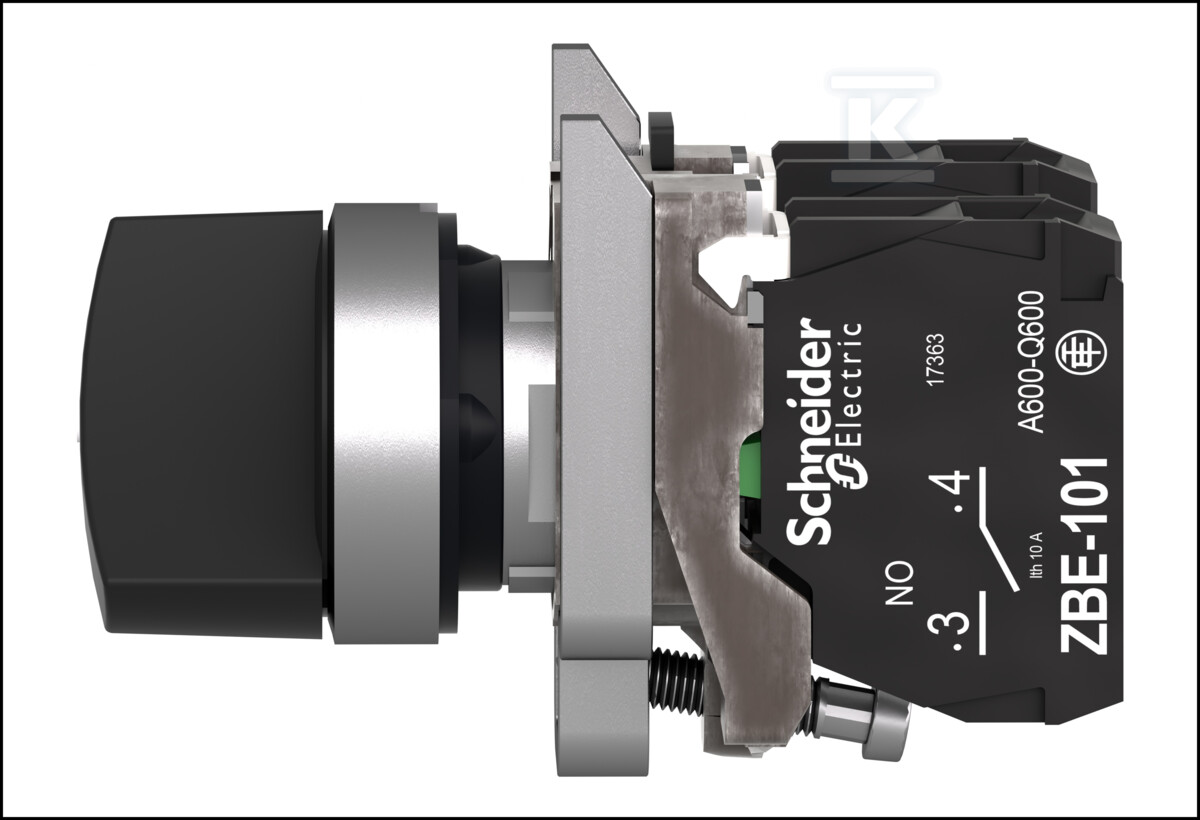

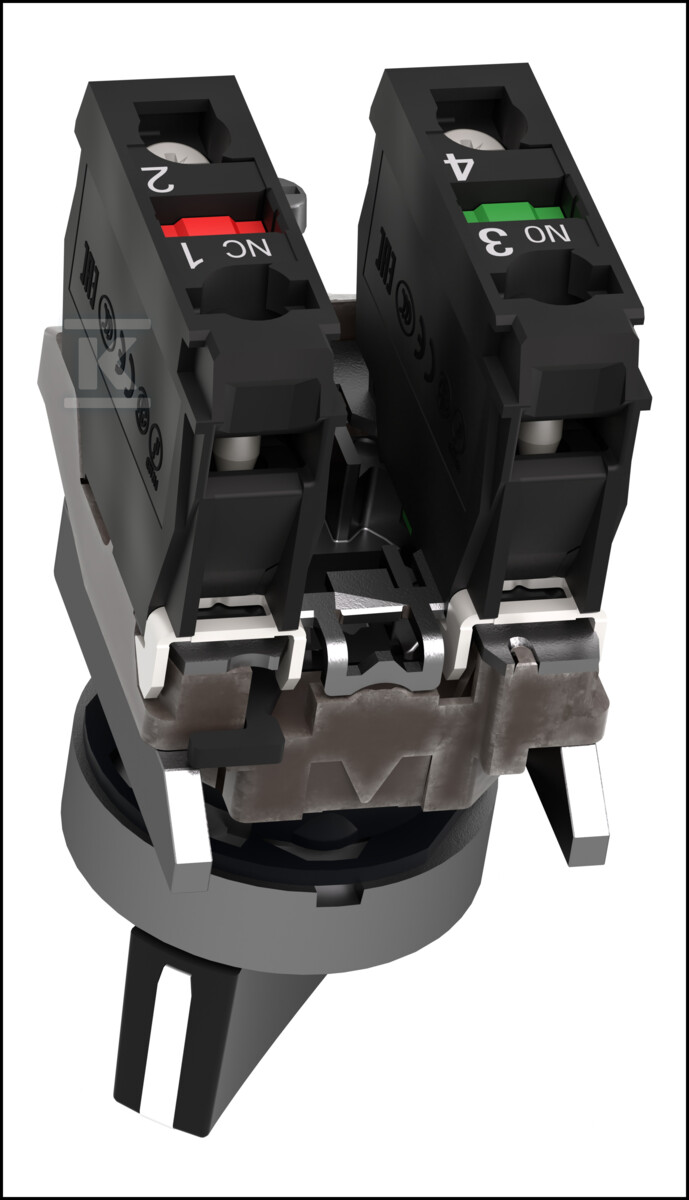

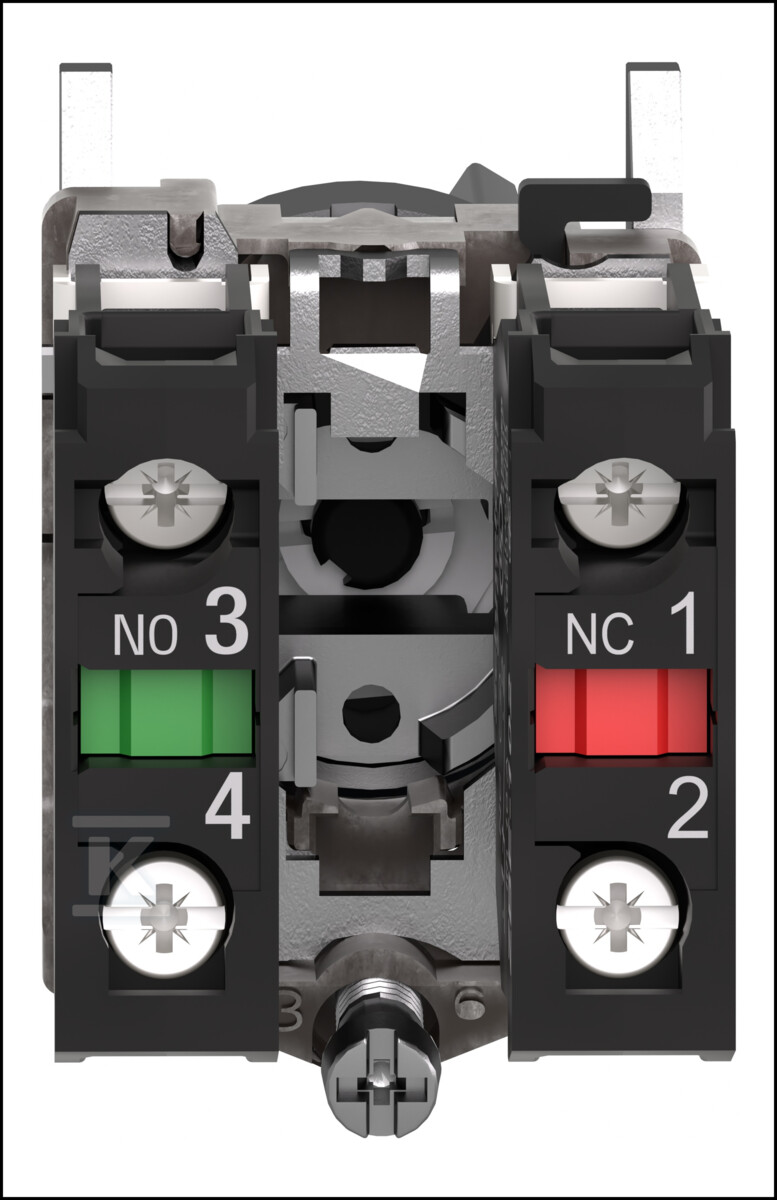

Wewnątrz obudowy znajdują się dwa niezależne styki: jeden zwierny (NO) i jeden rozwierny (NC), pracujące w trybie wolnoprzerywalnym. Takie rozwiązanie umożliwia jednoczesne otwieranie jednego obwodu i zamykanie drugiego - typowe zastosowanie to np. załączanie wentylatorów przy jednoczesnym wyłączaniu pompy.

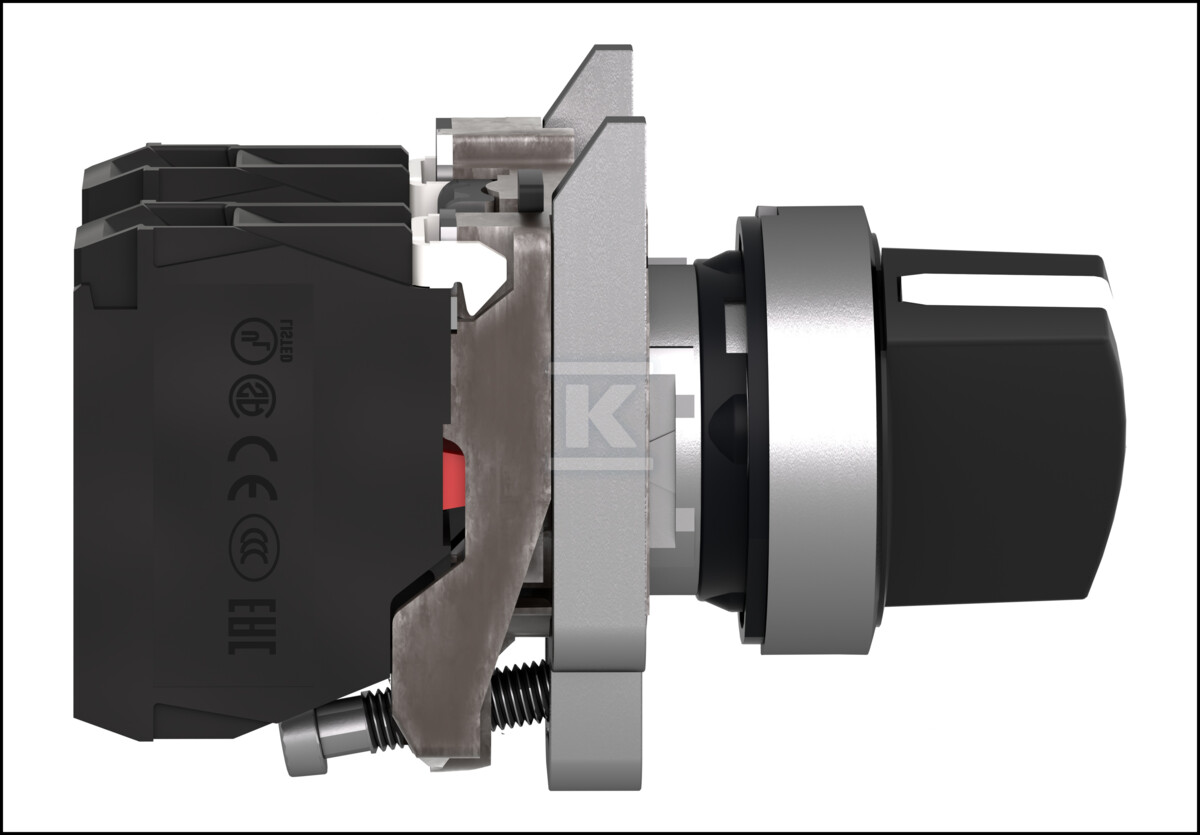

Obudowa wykonana jest z metalu, a przedni pierścień ma chromowane wykończenie. Średnica otworu montażowego wynosi 22,5 mm, co pozwala na instalację w standardowych panelach przemysłowych.

Certyfikacja ATEX i odporność środowiskowa

Produkt posiada certyfikat INERIS 04ATEX9004U, który potwierdza jego dopuszczenie do użytku w strefach zagrożonych wybuchem pyłów. Stopień ochrony obudowy IP65/IP67 zapewnia szczelność przed pyłami oraz ochronę przed strumieniem wody i krótkotrwałym zanurzeniem.

Dla porównania - standardowa wersja tego samego przełącznika (XB4BD25) oferuje jeszcze szerszą gamę certyfikatów: IP66, IP67, IP69 oraz IP69K, co oznacza odporność nawet na mycie strumieniem gorącej wody pod wysokim ciśnieniem. Wersja ATEX koncentruje się na bezpieczeństwie w kontekście atmosfer wybuchowych kosztem pełnej gamy klas szczelności.

Urządzenie jest odporne na uderzenia mechaniczne oraz wibracje - cechy istotne w instalacjach przemysłowych narażonych na drgania maszyn.

Instalacja i podłączenie elektryczne

Montaż odbywa się poprzez standardowy otwór o22 mm w panelu lub obudowie rozdzielnicy. Podłączenie do obwodów sterowania realizowane jest za pomocą zacisków śrubowych - trwałe i niezawodne połączenie, które nie wymaga specjalistycznych narzędzi ani komponentów eksploatacyjnych jak wkłady czy zworki.

Przełącznik nie jest przystosowany do podświetlenia ani nie zawiera źródła światła - to konstrukcja czysto mechaniczna, co upraszcza zarówno instalację, jak i późniejszą konserwację.

Kompatybilność i ekosystem Harmony

Urządzenie należy do rodziny Harmony XB4 - jednej z najszerszych gam elementów sterowania i sygnalizacji dostępnych na rynku przemysłowym. Obejmuje ona przyciski, przełączniki różnego typu oraz lampki kontrolne zarówno w wersji metalowej (XB4), jak i plastikowej (XB5). Wszystkie elementy tej linii są wzajemnie kompatybilne wymiarowo i funkcjonalnie, co pozwala na budowanie spójnych pulpitów operatorskich z różnych komponentów jednej rodziny.

Produkty Harmony objęte są programem Green Premium firmy Schneider Electric - oznacza to zgodność z aktualnymi przepisami środowiskowymi oraz dostęp do deklaracji środowiskowych typu II (PEP ecopassport).
