Przełącznik biomechaniczny monostabilny O22 LED 24 V dc plastikowy XB5S2B2L2

Zabezpieczenie dostępu odciskami palca w maszynach przemysłowych i materiałowych

Monostabilny przełącznik biometryczny z serii Harmony XB5S umożliwia autoryzację dostępu do stref, poleceń maszyny i funkcji bez użycia kluczy czy kart. Odczyt odcisku palca zastępuje tradycyjny przycisk, ograniczając dostęp wyłącznie do zarejestrowanych osób. Urządzenie XB5S2B2L2 ma plastikowy pierścień czołowy, montaż w standardowym otworze O22 mm i wyjście PNP zasilane 24 V DC. Połączenie realizowane jest przewodem 2 m z wolnymi końcówkami, co ułatwia szybki montaż w szafach sterowniczych i na obudowach maszyn.

Budowa, montaż i pamięć użytkowników

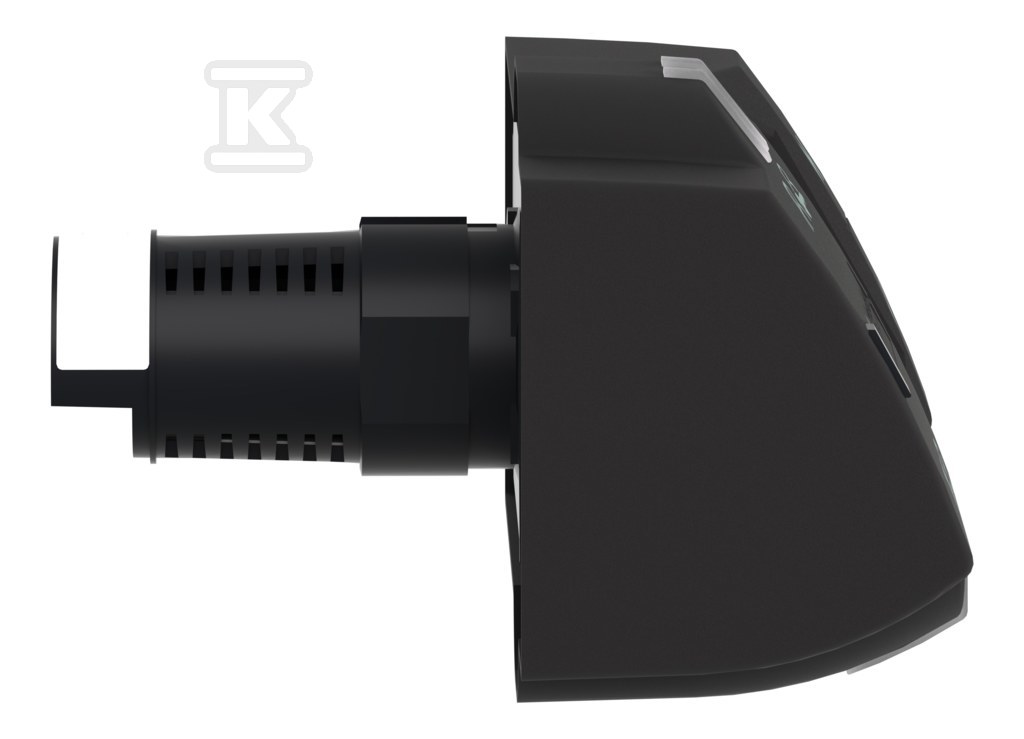

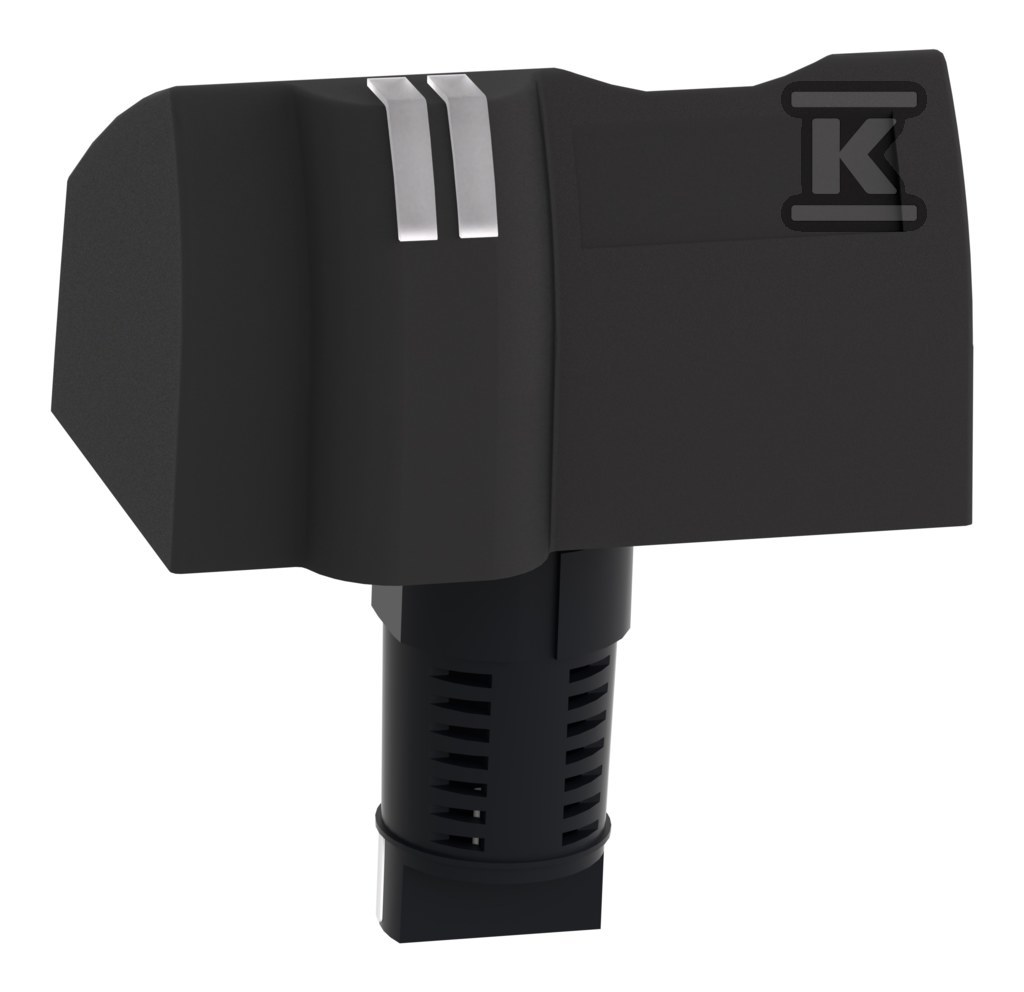

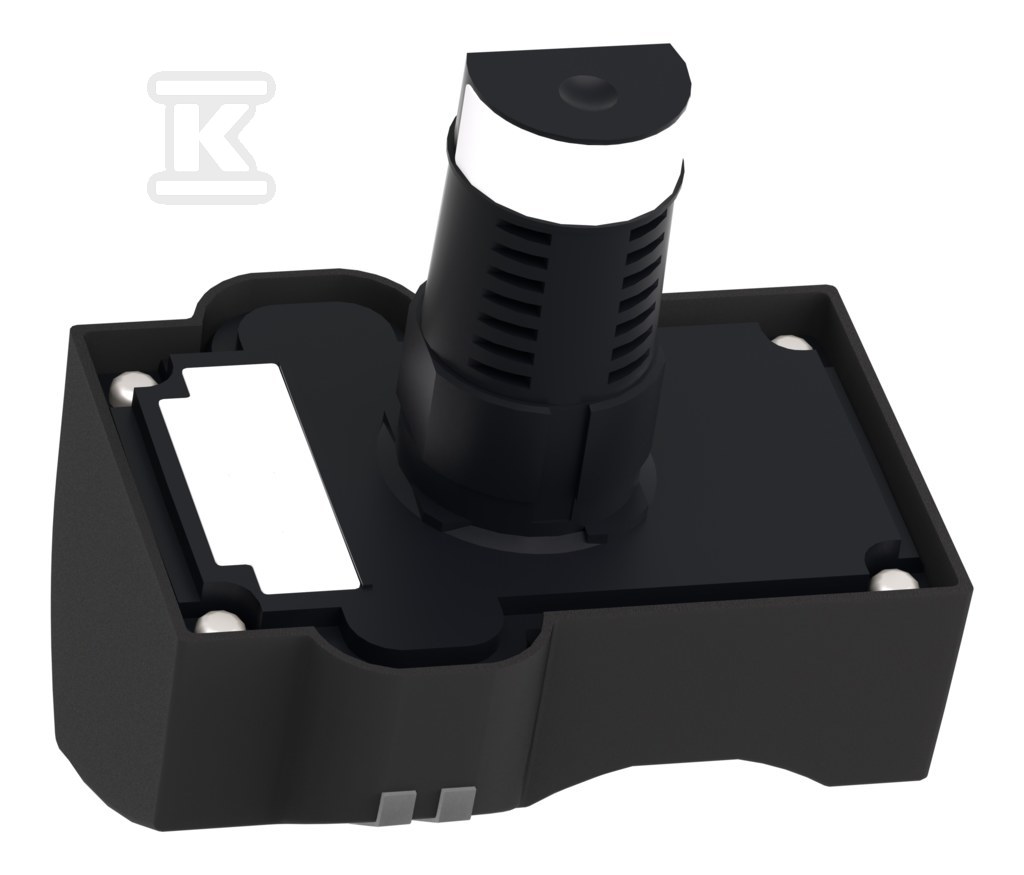

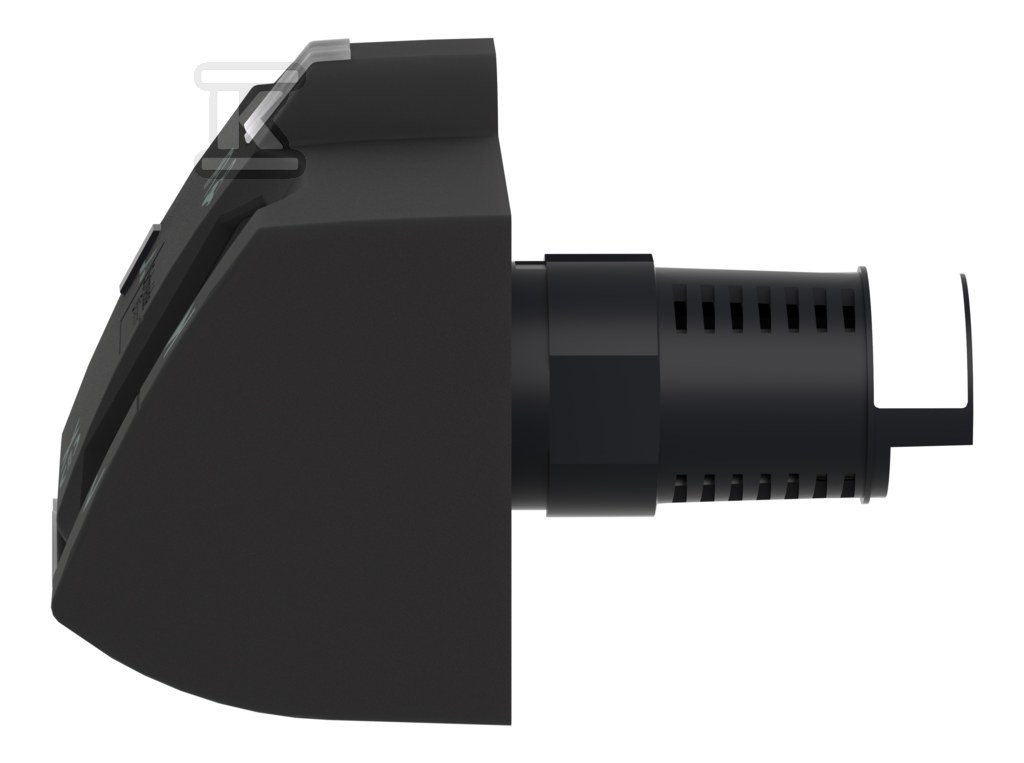

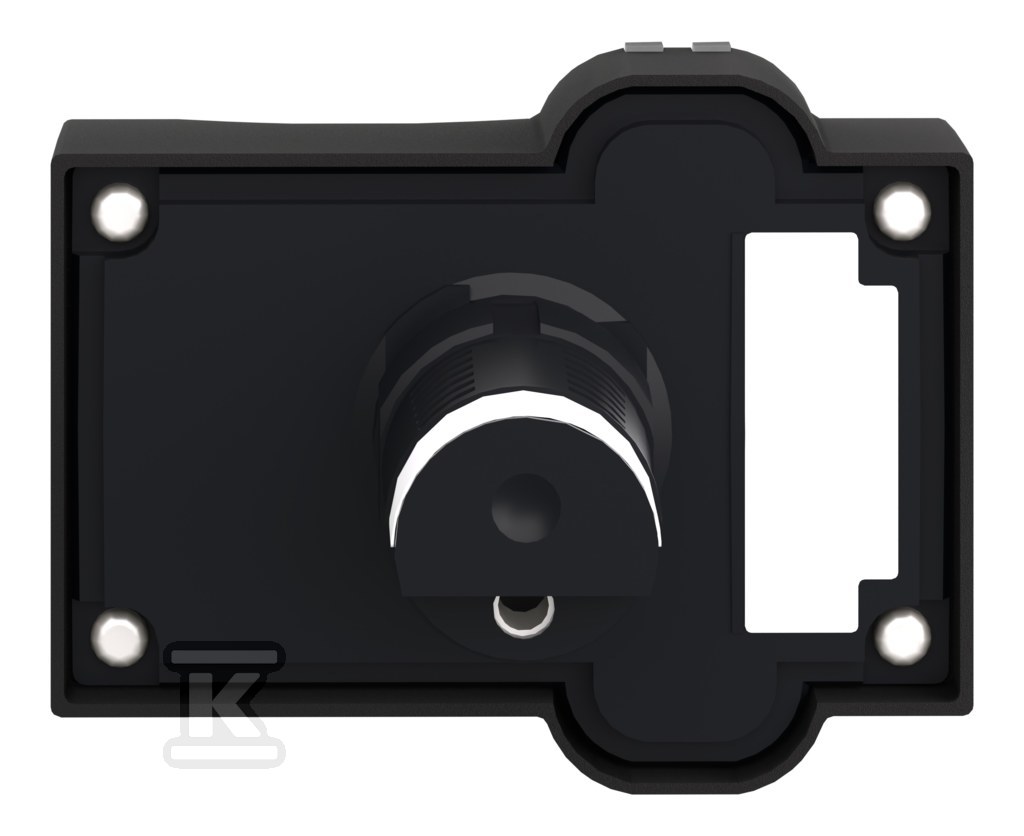

Obudowa wykonana jest z poliamidu PA66, a pierścień czołowy z tworzywa sztucznego. Masa wynosi ok. 0,17 kg, a średnica montażowa to 22 mm przy otworze 22,5 mm. Montaż przewidziano na powierzchni pionowej lub płaskiej w pozycji poziomej. Z przodu urządzenie ma klasę IP65 zgodnie z EN/IEC 60529, z tyłu IP20, a stopień NEMA to 12. Dzięki temu jest odporne na kurz, zachlapania i wibracje występujące w hali produkcyjnej.

Pamięć pozwala zapisać 200 użytkowników z możliwością przypisania do każdego do 2 odcisków palca. Funkcja monostabilna oznacza momentowe działanie operatora typu fingerprint reader. Opóźnienie pierwszego uruchomienia wynosi 3 s plus 0,5 ms na każdego zarejestrowanego użytkownika, opóźnienie odpowiedzi to 1,5 s, a opóźnienie powrotu również 1,5 s. Przewód o izolacji PvR ma 3 żyły, długość 2 m, z wolnymi końcówkami, a pojemność zaciskowa to 3 x 0,34 mm2.

Sygnalizacja LED i charakterystyka elektryczna

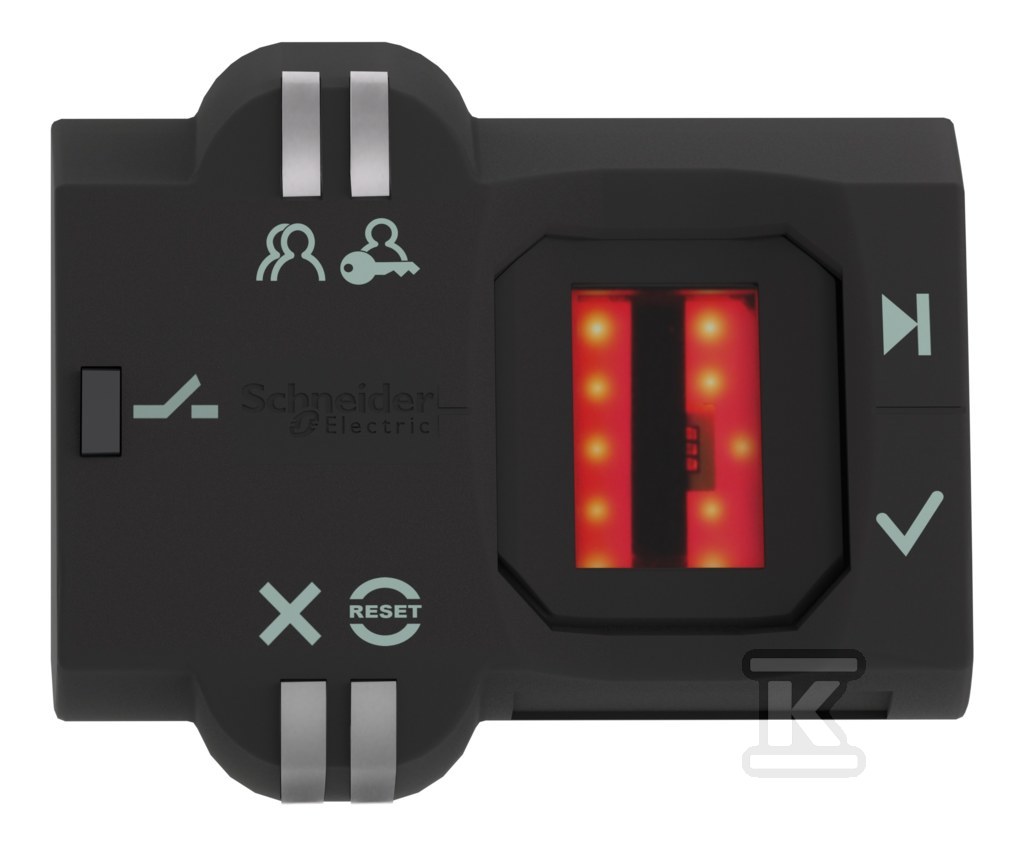

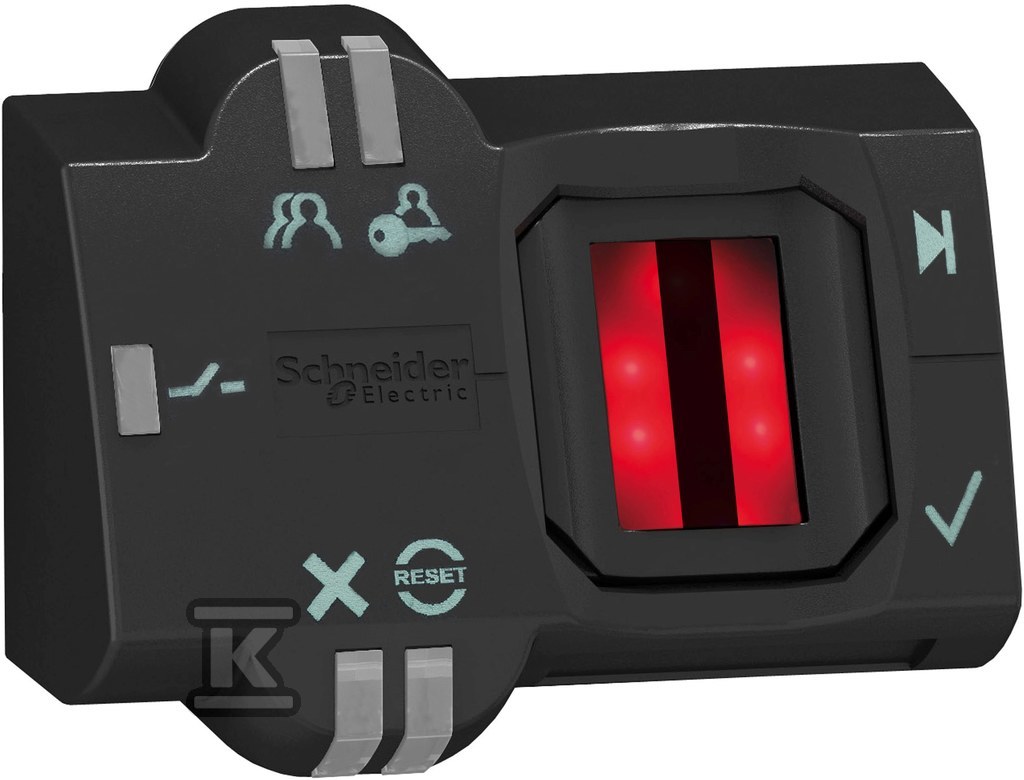

Lokalne sygnalizowanie stanu odbywa się pięcioma diodami LED:

• pomarańczowa - tryb rejestracji administratora,
• pomarańczowa - tryb rejestracji operatora,
• zielona - wskaźnik stanu wyjścia,
• czerwona - błąd,
• czerwona - reset.

Zasilanie znamionowe to 24 V DC w zakresie 20...30 V DC. Pobór prądu bez obciążenia jest ? 70 mA. Maksymalny prąd przełączania wynosi ? 200 mA przy wyjściu PNP i napięciu resztkowym ? 1 V w stanie zamkniętym. Zabezpieczenia obejmują przeciążenie, odwrotną polaryzację i zwarcie. Zalecana ochrona zewnętrzna to bezpiecznik gG 250 mA.

Ochrona mechaniczna, środowiskowa i zgodność

Urządzenie jest odporne na wibracje ± 3 mm przy f = 5...9 Hz oraz 1 gn przy f = 9...500 Hz zgodnie z IEC 60068-2-6, a na udary 50 gn przez 11 ms zgodnie z IEC 60068-2-27. Temperatura pracy to -5...50 °C, temperatura przechowywania -25...70 °C. Oznaczenie CE jest obecne na obudowie.

Spełnia normy IEC 61000-6-4 i IEC 61000-6-2 oraz posiada certyfikaty UL i CSA. Całkowity ślad węglowy w cyklu życia to 61 kg.eq.CO2. Opakowanie wykonano z tektury z recyklingu. Okres gwarancji wynosi 18 miesięcy.
