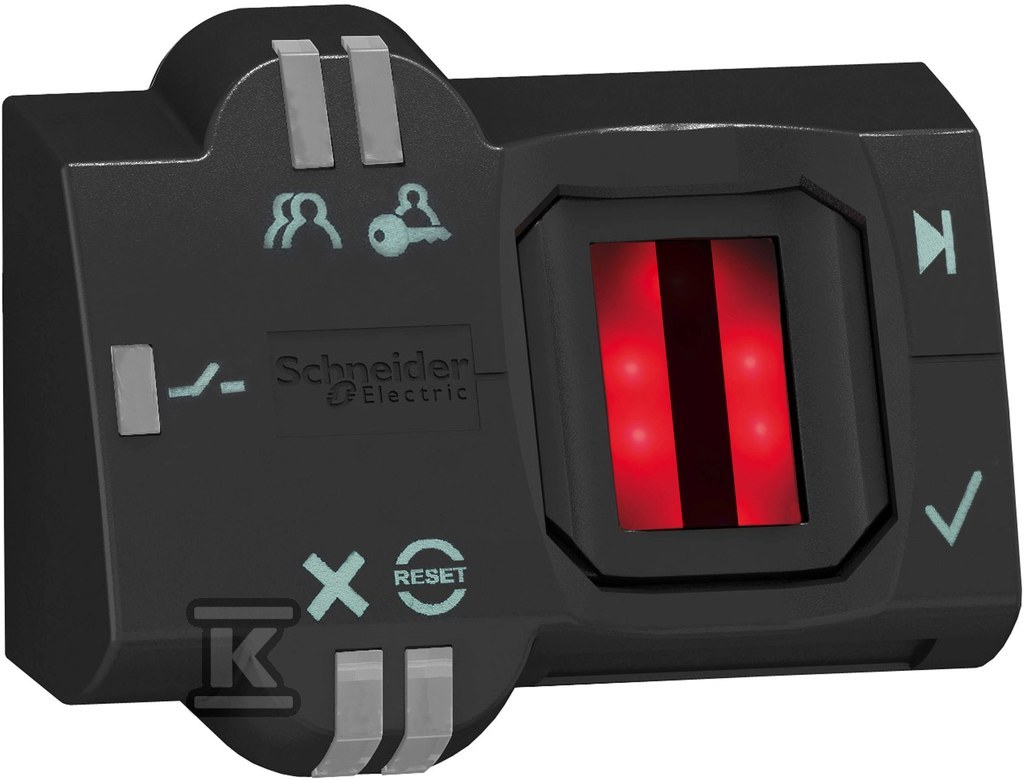

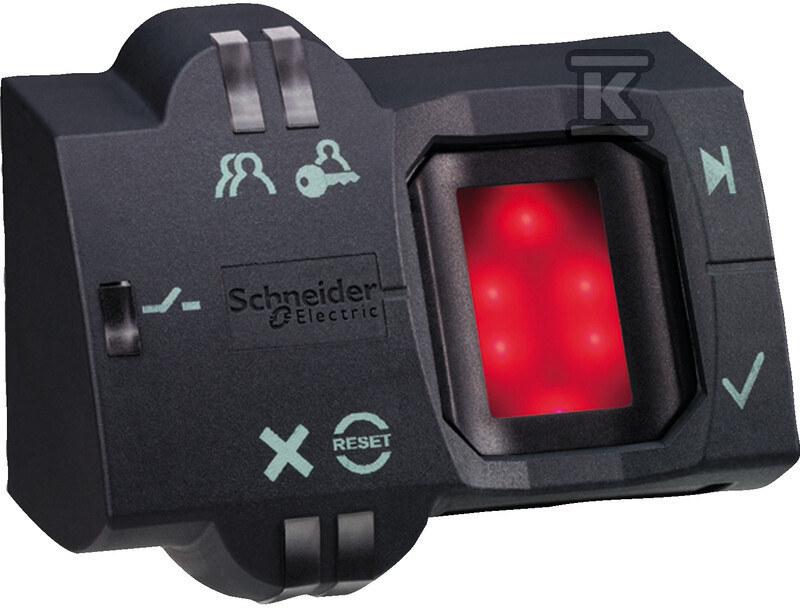

Przełącznik biometryczny bistabilny O22 kabel plastikowy XB5S1B2L2

Biometryczna autoryzacja dostępu w obudowie O22 z serii Harmony XB5S

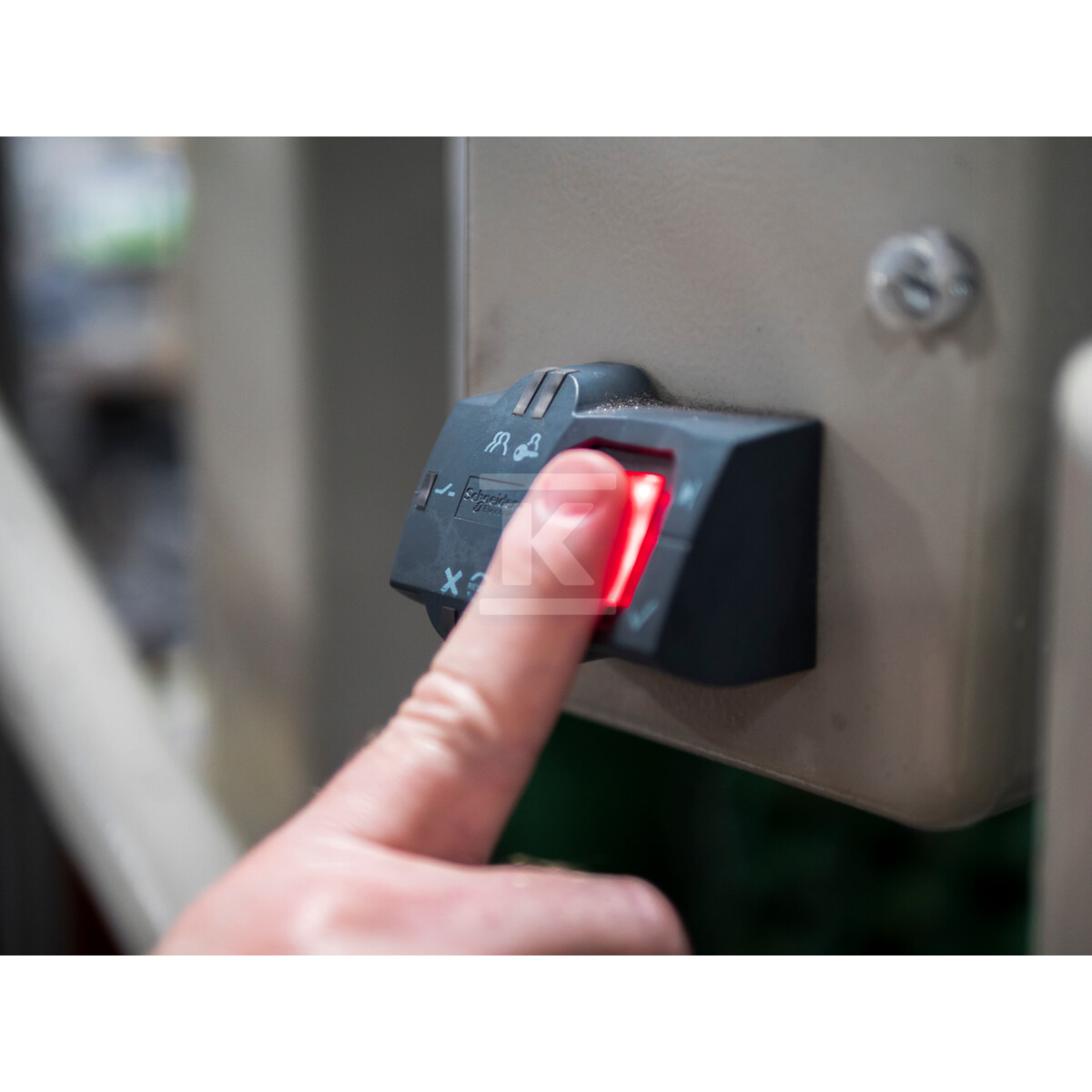

Przełącznik biometryczny bistabilny z plastikową ramką czołową zapewnia kontrolę dostępu do stref, poleceń maszyny i funkcji bez użycia kluczy. Odczyt linii papilarnych zastępuje tradycyjne nośniki autoryzacji, a konstrukcja z utrzymaniem pozycji pozwala na dwustanową pracę bez konieczności ponownego potwierdzania. Urządzenie jest przeznaczone do montażu panelowego w otworze O22 mm i pracuje z wyjściem PNP przy zasilaniu 24 V DC.

Konstrukcja i montaż

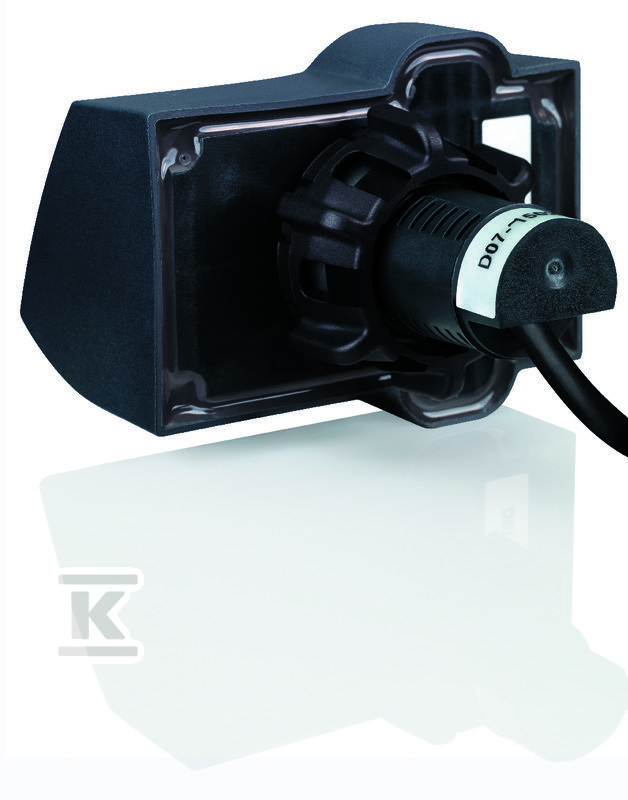

Obudowa wykonana jest z tworzywa sztucznego, pierścień czołowy w kolorze czarnym z wyraźnym pierścieniem montażowym. Montaż odbywa się w standardowym otworze 22 mm, zgodnym z serią Harmony XB5S, z możliwością szybkiego montażu i demontażu. Połączenie elektryczne realizowane jest przewodem o długości 2 m zakończonym wolnymi końcówkami trzech żył, co ułatwia podłączenie w szafie sterowniczej. Waga urządzenia wynosi ok. 196 g. Konstrukcja jest bistabilna, bez samopowrotu, z dwoma stabilnymi pozycjami pracy i utrzymaniem stanu po aktywacji. Sygnalizacja stanu realizowana jest diodami LED: zieloną dla stanu wyjścia, czerwonymi dla resetu i błędu oraz pomarańczowymi dla trybu rejestracji operatora i administratora.

Funkcja biometryczna i parametry elektryczne

Moduł odczytuje odcisk palca i przechowuje do 200 użytkowników, po dwa odciski na osobę. Wyjście typu PNP zapewnia prąd przełączania do 200 mA przy znamionowym napięciu zasilania 24 V DC, w praktyce w zakresie 20...30 V DC. Zabezpieczenia obejmują ochronę przeciwprzeciążeniową, przeciw odwrotnej polaryzacji oraz przeciw zwarciom. Funkcja bistabilna utrzymuje stan przełączania bez konieczności ciągłego zasilania sygnału. Brak podświetlenia i źródła światła w przycisku, kolor przycisku zgodny z profilem czytnika linii papilarnych.

Odporność i warunki pracy

Frontowa część urządzenia osiąga klasę ochrony IP65 zgodnie z EN/IEC 60529, tył IP20, a obudowa spełnia wymagania NEMA 12. Dzięki temu jest odporna na kurz, zachlapania wodą i wibracje. Temperatura pracy wynosi -5...50 °C, temperatura przechowywania -25...70 °C. Odporność mechaniczna obejmuje wibracje 1 gn w zakresie 9...500 Hz oraz udary 50 gn przez 11 ms zgodnie z IEC 60068-2-27. Urządzenie posiada aprobaty CE, UL i CSA. Ślad węglowy całkowitego cyklu życia deklarowany jest na poziomie 173 kg eq. CO2.
