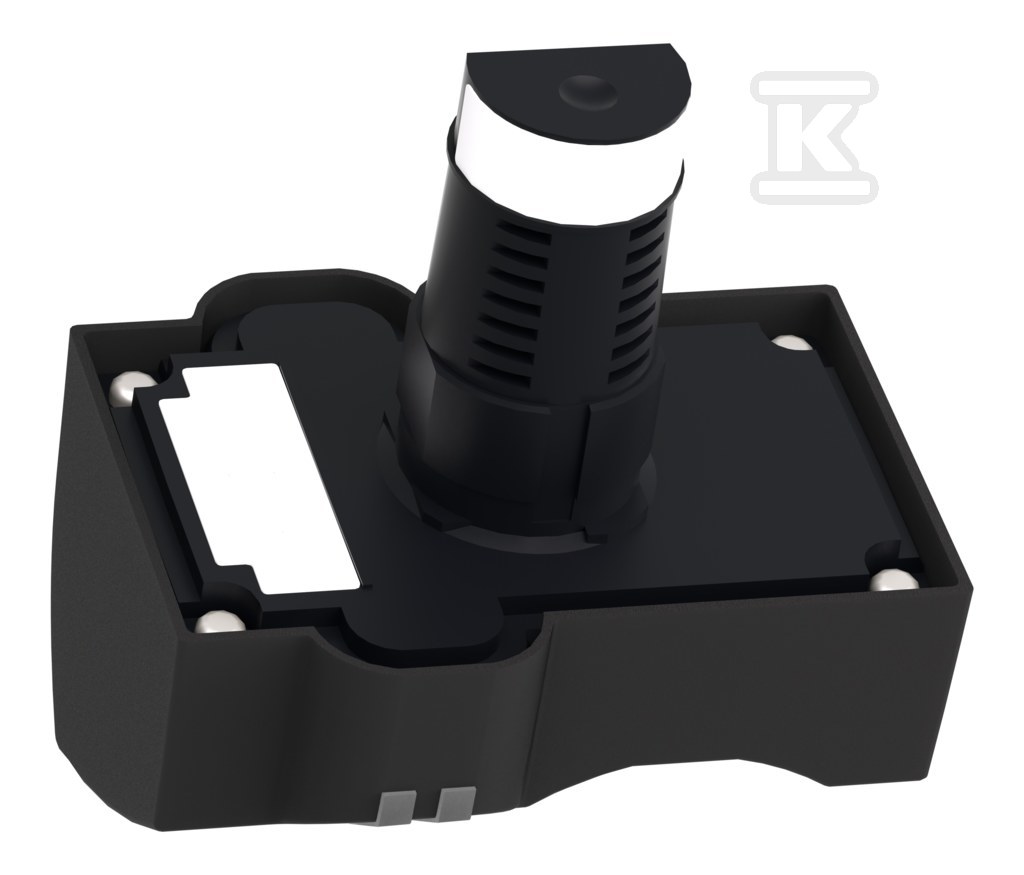

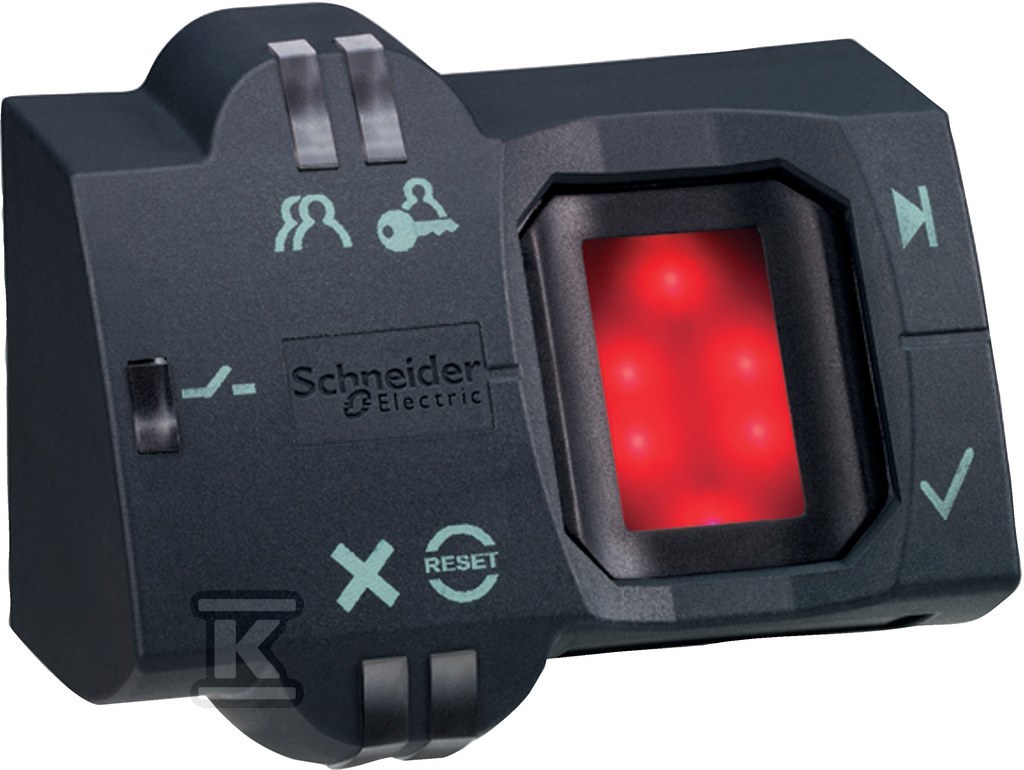

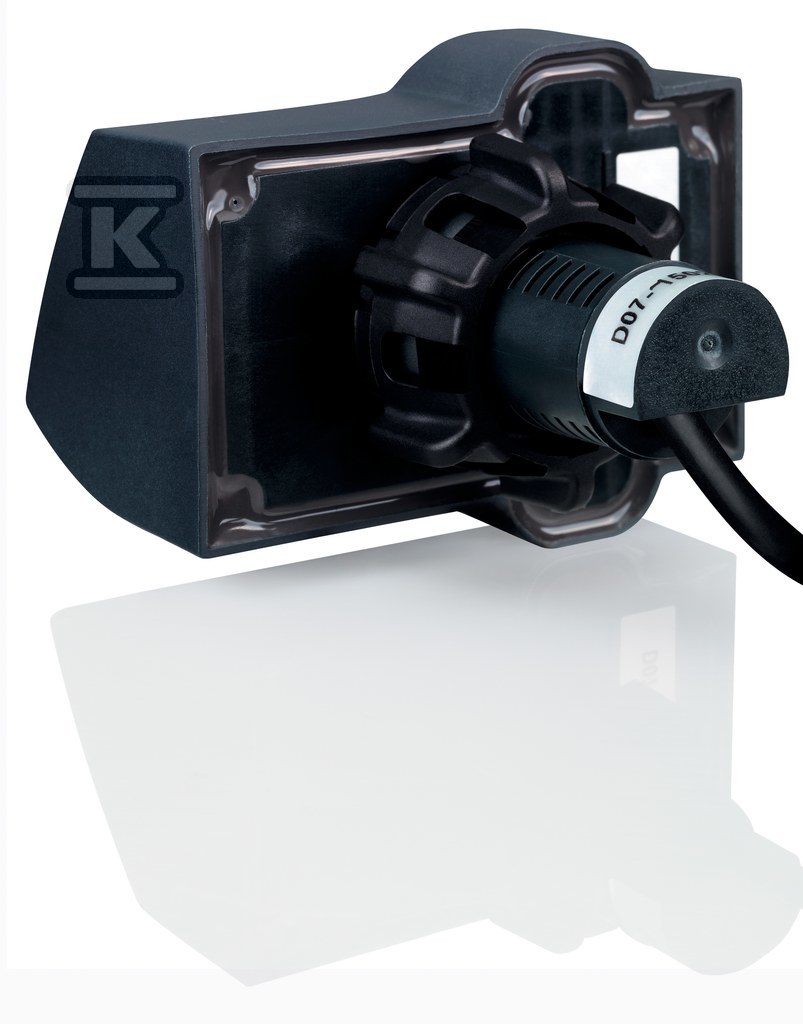

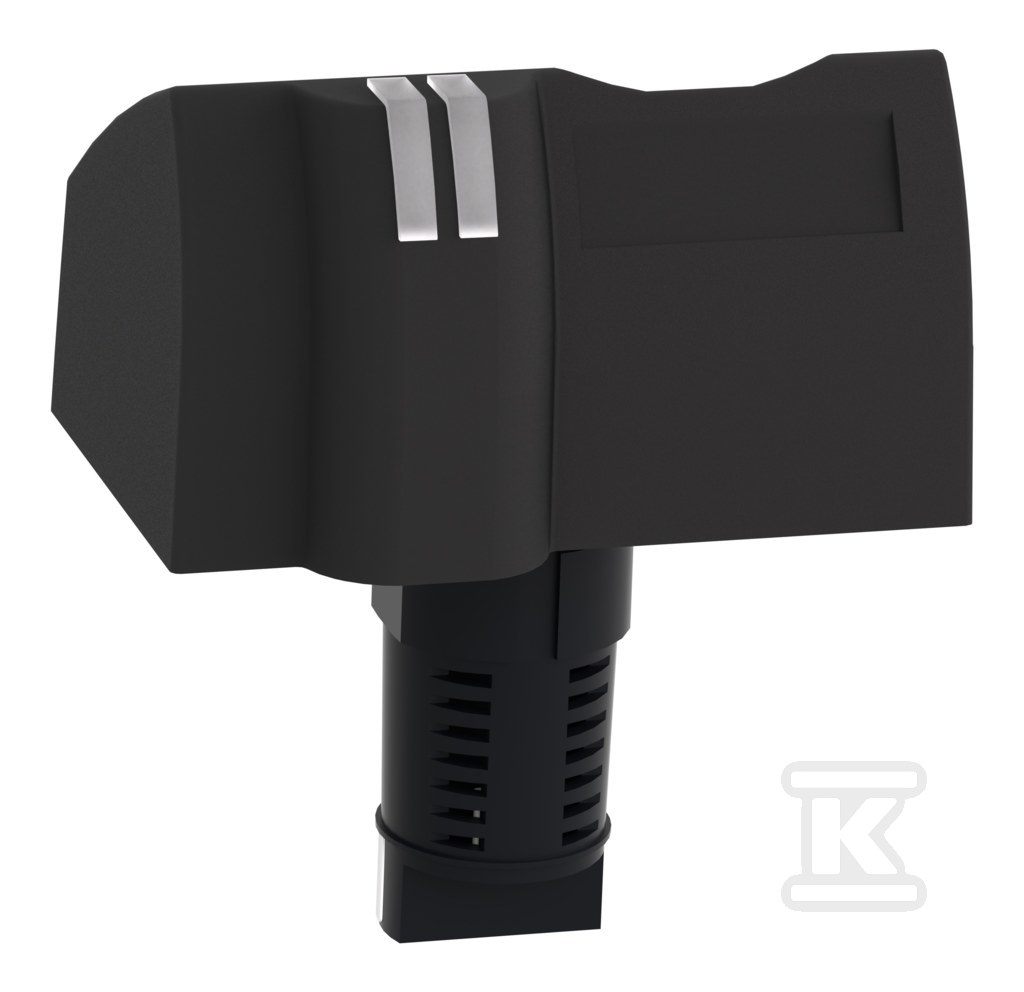

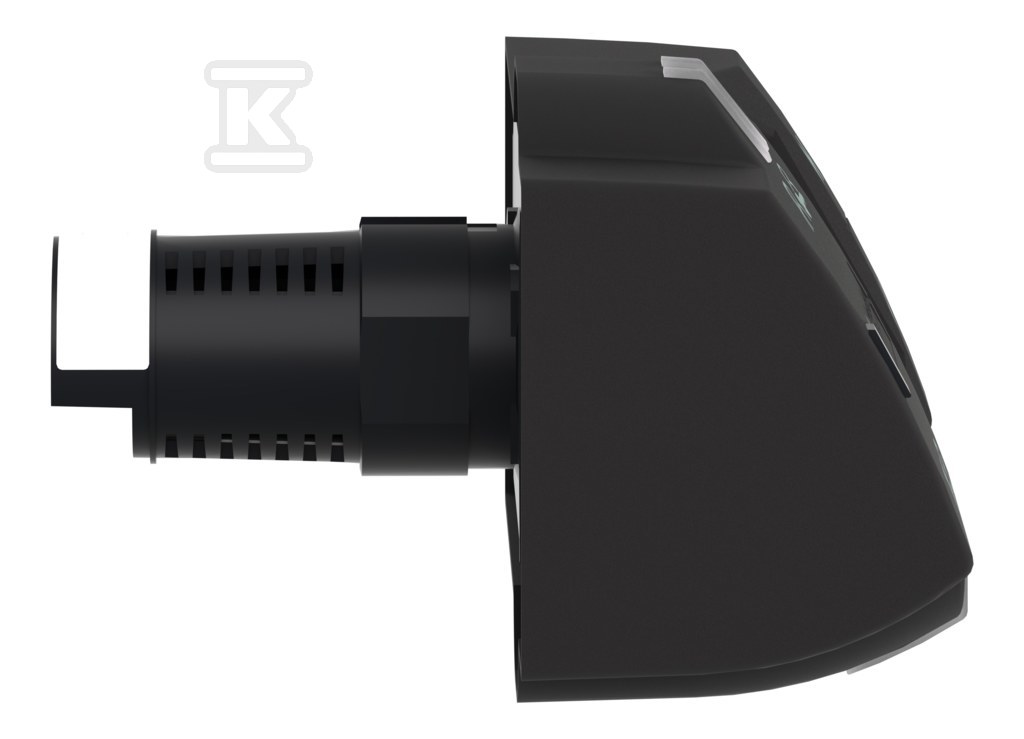

Przełącznik biometryczny monostabilny O22 złącze M12 XB5S2B2M12

Biometryczna autoryzacja dostępu w obudowie Harmony XB5

Przełącznik biometryczny monostabilny z czytnikiem linii papilarnych zastępuje tradycyjne klucze i kody przy sterowaniu dostępem do stref, poleceniami maszyny i funkcjami wymagającymi autoryzacji. Rozwiązanie z serii Harmony XB5S pozwala na indywidualną identyfikację operatora bez ryzyka zgubienia nośnika, z wysoką niezawodnością wykrywania i minimalną liczbą fałszywie dodatnich. Konstrukcja przeznaczona jest do montażu w panelach maszyn przemysłowych i urządzeń do transportu materiałów, gdzie liczy się szybka identyfikacja i odporność na warunki pracy.

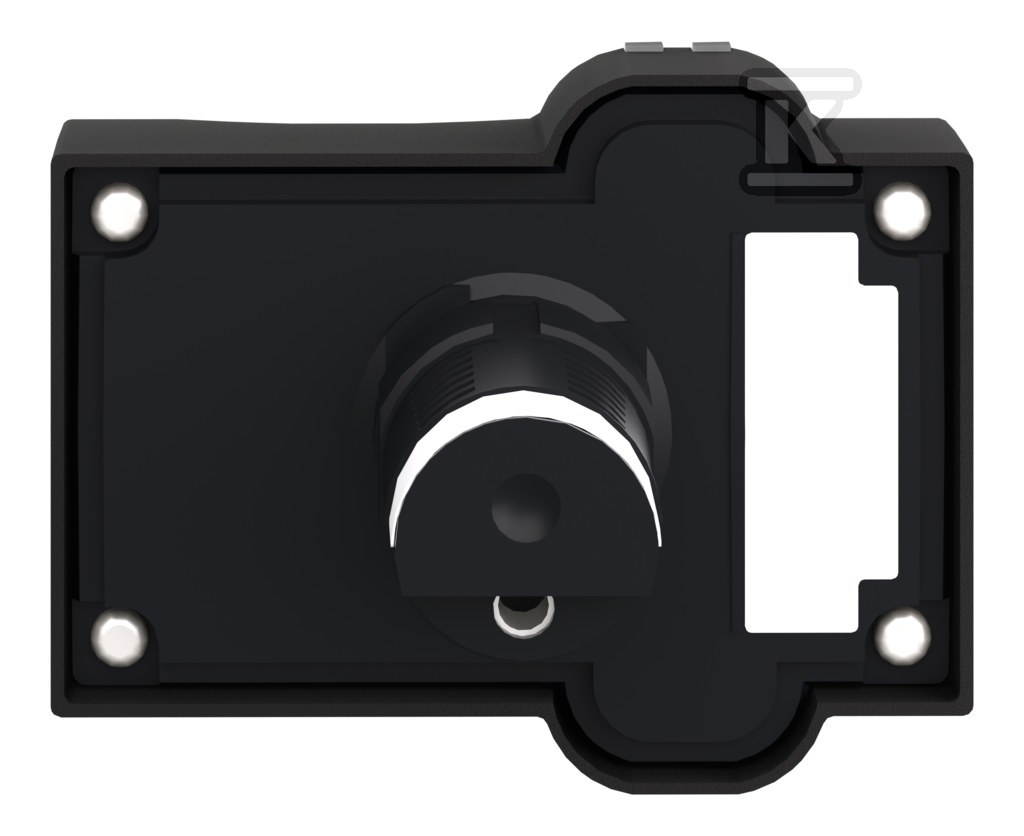

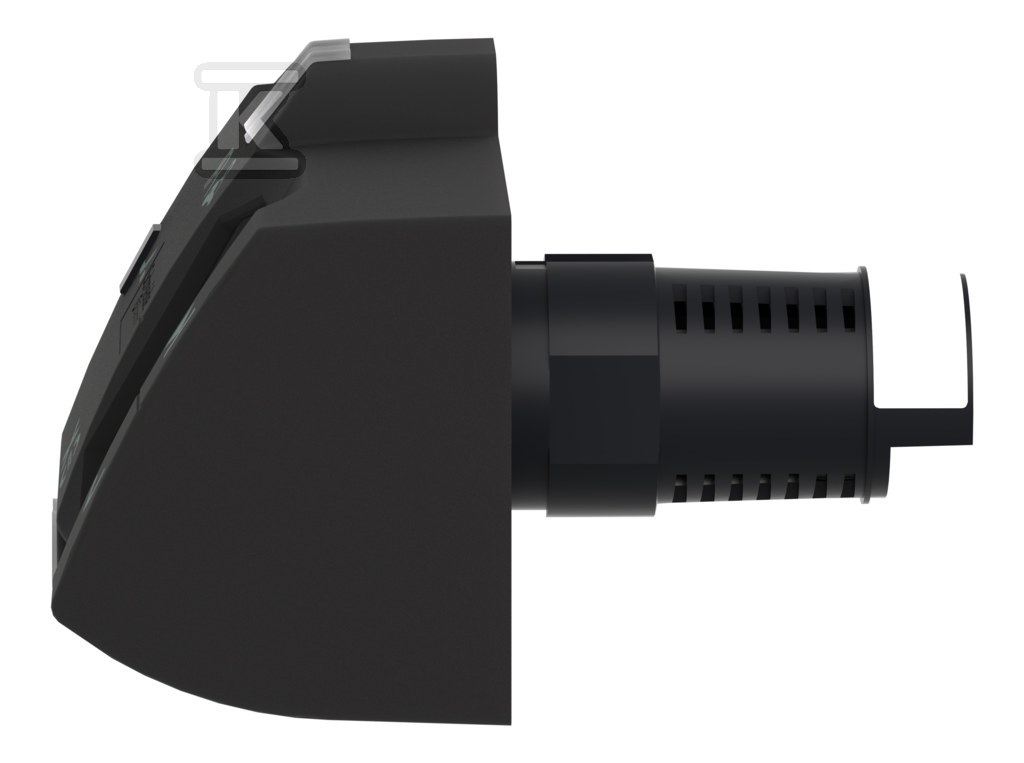

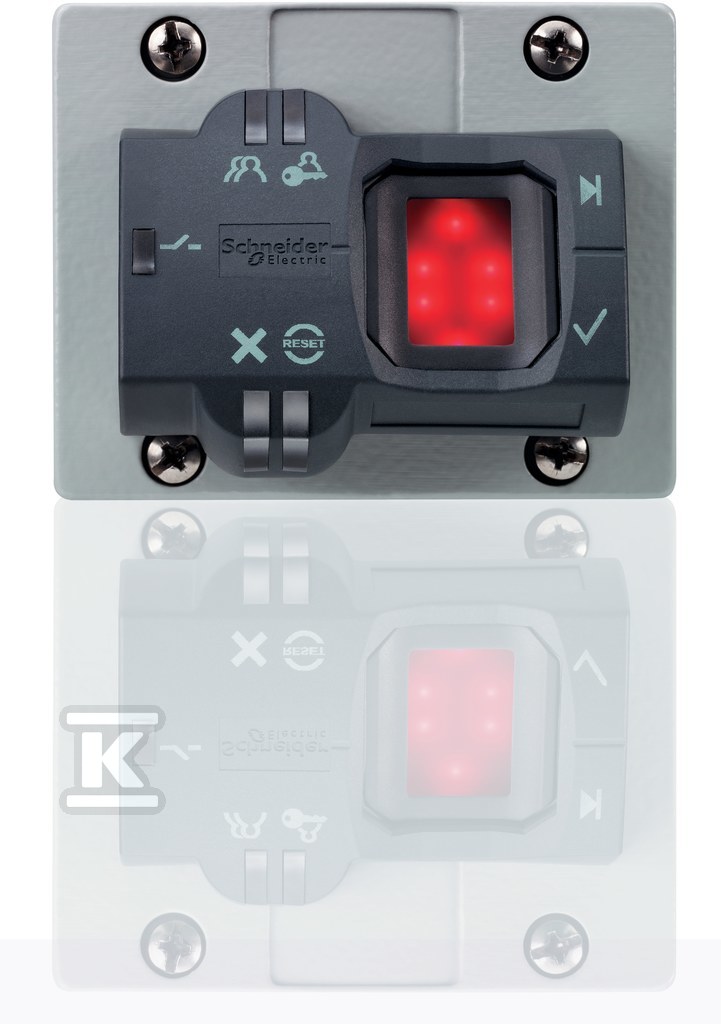

Montaż O22 i odporność na warunki przemysłowe

Urządzenie montuje się w standardowym wycięciu 22 mm, z otworem montażowym 22,5 mm, w pozycji pionowej na płaskiej powierzchni. Pierścień czołowy wykonany jest z tworzywa sztucznego w odcieniu ciemnoszarym, obudowa z poliamidu PA66. Przód spełnia klasę IP65 wg EN/IEC 60529, tył IP20, a całość ma klasę NEMA 12.

Odporność mechaniczna obejmuje:

• wibracje ±3 mm w zakresie 5…9 Hz oraz 1 gn w zakresie 9…500 Hz wg IEC 60068-2-6
• udary 50 gn przez 11 ms wg IEC 60068-2-27

Zakres temperatur pracy to -5…50 °C, przechowywania -25…70 °C. Masa netto to 0,183 kg. Dzięki temu przełącznik pracuje stabilnie w zapylonych, wilgotnych i wibrujących środowiskach produkcyjnych.

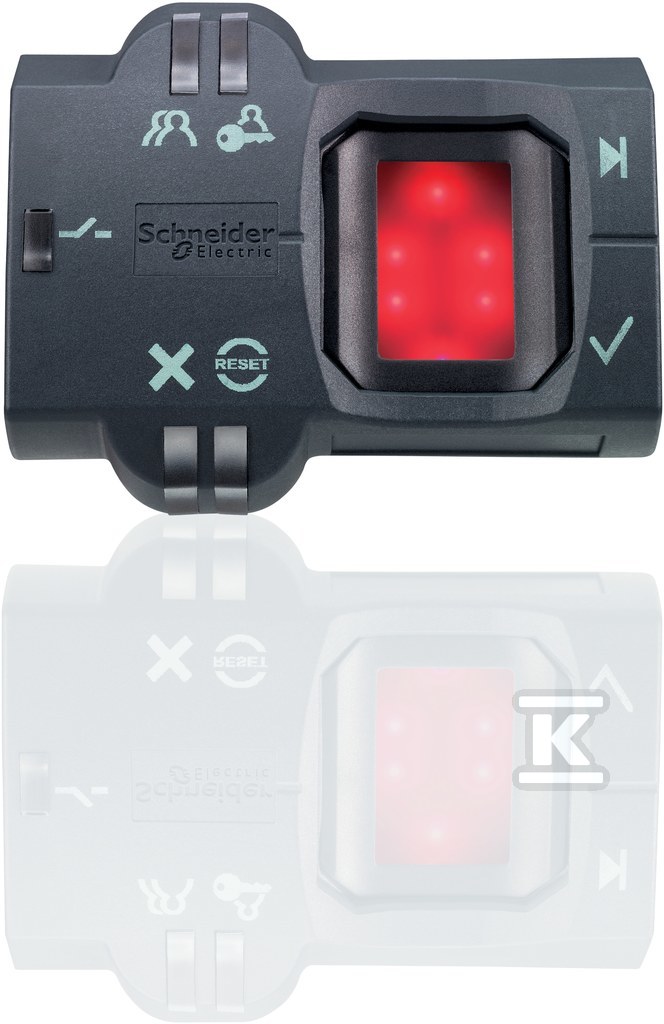

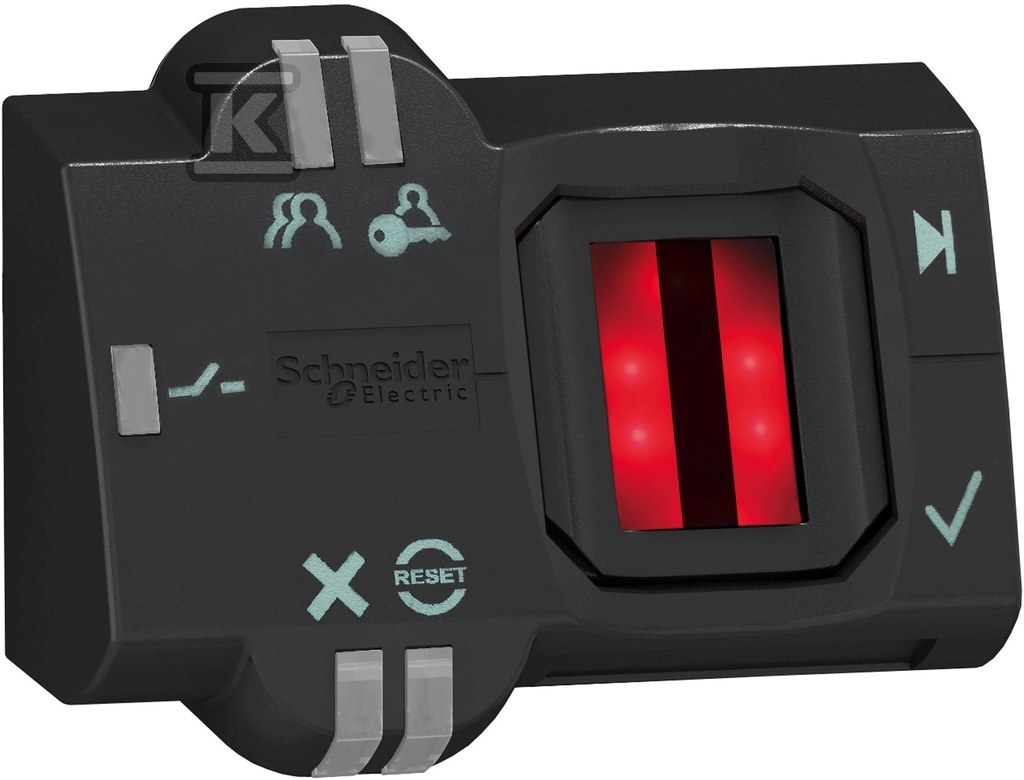

Rozpoznawanie odcisków i sygnalizacja stanu

Operator typu momentary z profilem fingerprint reader przechowuje dane 200 użytkowników z możliwością zapisu do 2 odcisków na użytkownika. Funkcja modułu to monostabilna, wyjście typu PNP.

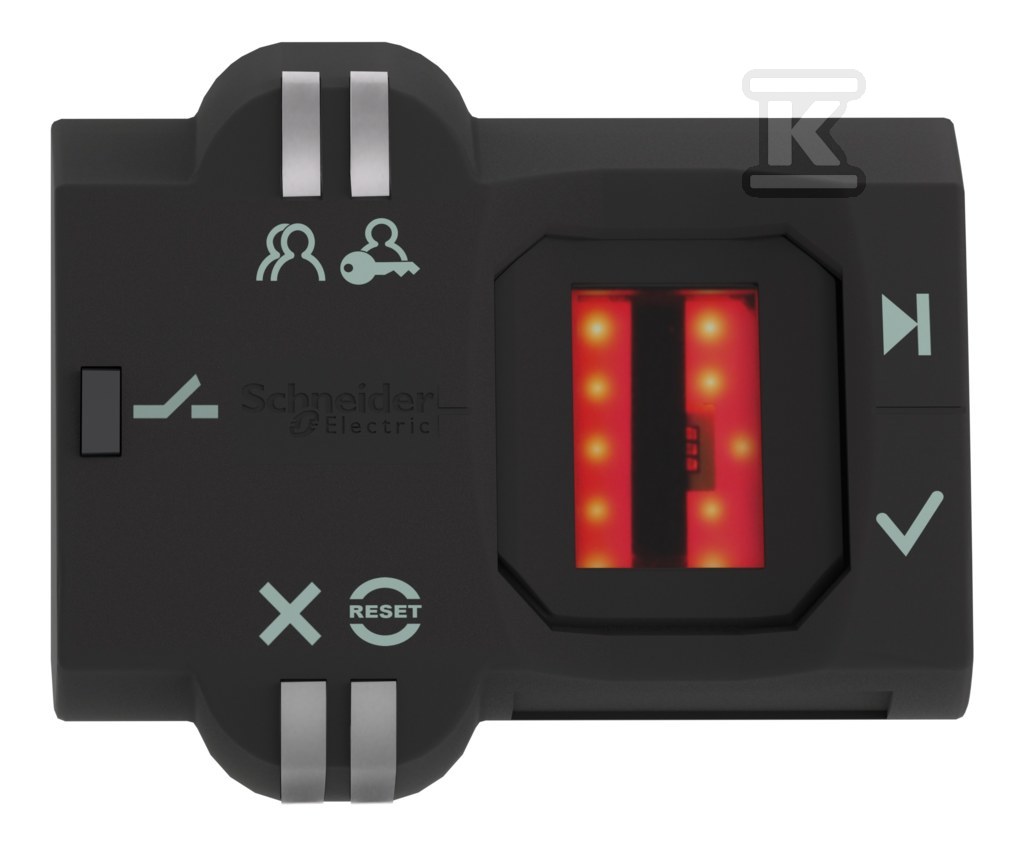

Sygnalizacja lokalna realizowana jest pięcioma diodami LED:

• zielona - stan wyjścia
• pomarańczowa - tryb rejestracji administratora
• pomarańczowa - tryb rejestracji operatora
• czerwona - błąd
• czerwona - reset

Parametry pracy:

• napięcie zasilania znamionowe 24 V DC, zakres dopuszczalny 20…30 V DC
• pobór prądu bez obciążenia ?70 mA
• maksymalny prąd przełączania 200 mA
• napięcie resztkowe w stanie zamkniętym 1 V
• maksymalny czas pierwszego załączenia 3 s + 0,5 ms na zarejestrowanego użytkownika
• czas odpowiedzi 1,5 s, czas odzyskiwania 1,5 s

Zabezpieczenie przed odwrotną polaryzacją, przeciążeniem i zwarciem jest wbudowane, zaleca się zewnętrzny bezpiecznik 250 mA typu gG.

Zasilanie 24 V DC i złącze M12

Połączenie elektryczne realizowane jest kablem o długości 0,2 m zakończonym złączem M12 4-pin. Izolacja kabla PvR. Schemat wyprowadzeń: 1 - +, 3 - -, 4 - wyjście.

Urządzenie spełnia wymagania norm IEC 61000-6-2 i IEC 61000-6-4, posiada certyfikaty CSA i UL. Gwarancja producenta wynosi 18 miesięcy. Ślad węglowy całkowitego cyklu życia deklarowany jest na poziomie 60 kg ekwiwalentu CO2.
