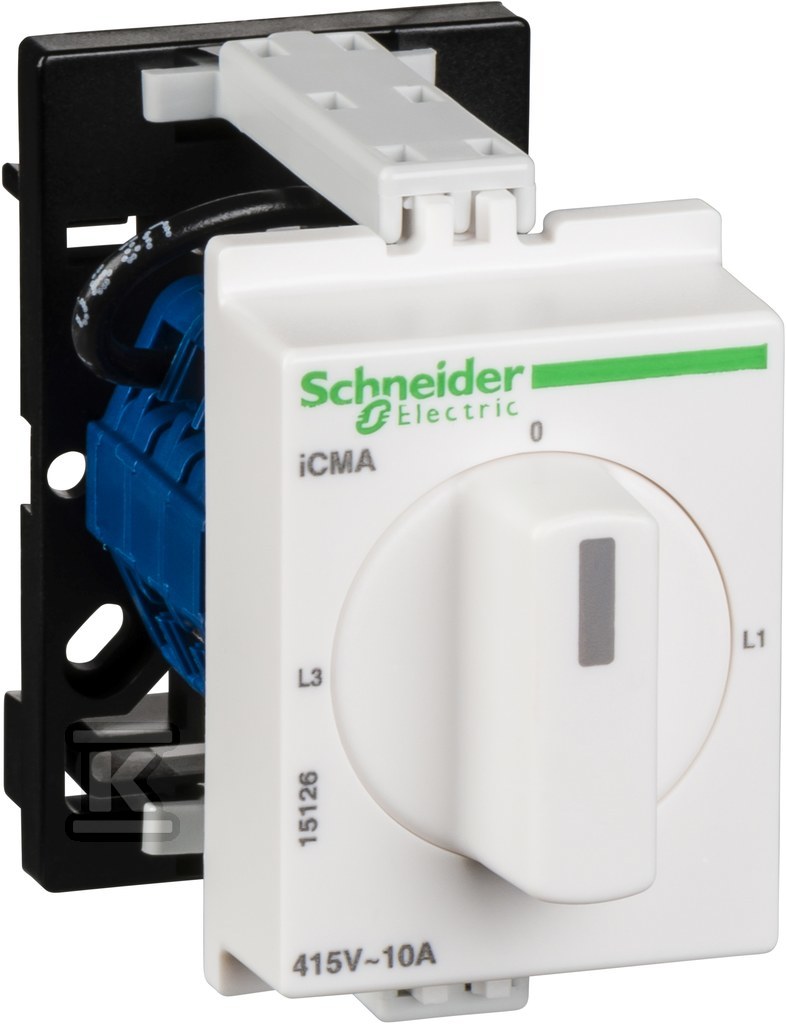

Przełącznik iCMA do amperomierza szyna DIN 15126

Modułowy przełącznik amperomierza do rozdzielnic na szynie DIN

Przełącznik iCMA przeznaczony jest do selekcji pomiaru prądu w układach z amperomierzem, z montażem w rozdzielnicy na szynie DIN. Wersja modułowa pozwala na zabudowę w standardowym polu rozdzielczym, a obecność pozycji 0 umożliwia wyłączenie toru pomiarowego bez demontażu. Urządzenie należy do rodziny PowerLogic CMA/CMV, opracowanej jako zamiennik starszych konstrukcji 56 mm w formacie 36 mm, czyli 4 moduły, przy zachowaniu dotychczasowych właściwości referencyjnych.

Konstrukcja z elementem regulacyjnym/sterującym zapewnia bezpośrednią obsługę z poziomu rozdzielnicy. Budowa urządzenia to montaż w rozdzielnicach, z możliwością instalacji na profilu DIN lub w wersji wpuszczanej. Wymiary obudowy mieszczą się w kompaktowym formacie modułowym - szerokość ok. 80 mm, długość ok. 75 mm, głębokość ok. 40 mm, masa ok. 0,077 kg - co ułatwia gęstą zabudowę w szafie.

Ochrona i parametry pracy

Stopień ochrony obudowy to IP20, a klasyfikacja NEMA to 1, co oznacza przeznaczenie do montażu wewnątrz rozdzielnicy, w środowisku chronionym przed dotykiem bezpośrednim i zabrudzeniami. Przełącznik pracuje w układach pomiarowych do 10 A i jest przeznaczony do współpracy z amperomierzami analogowymi i cyfrowymi.

Z elementem regulacyjnym/sterującym zapewnia pełną kontrolę nad torem pomiarowym. Modułowa budowa ogranicza zajmowaną przestrzeń w rozdzielnicy i pozwala na szybki montaż bez dodatkowych adapterów. Parametry mechaniczne i elektryczne odpowiadają zastosowaniu w instalacjach niskiego napięcia, w których wymagana jest selekcja pomiaru prądu.

Zastosowanie w systemach pomiarowych PowerLogic

W praktyce instalator wykorzystuje przełącznik iCMA do przełączania pomiaru prądu między poszczególnymi fazami lub obwodami, np. w rozdzielnicach głównych, podrozdzielnicach i punktach pomiarowych energii. Rozwiązanie wpisuje się w gamę PowerLogic, przeznaczoną do pomiaru A, V, Hz, kWh, z możliwością montażu na szynie DIN lub w wersji wpuszczanej.

Dla użytkownika końcowego oznacza to czytelny odczyt prądu z jednego amperomierza w kilku punktach instalacji bez konieczności montażu dodatkowych przyrządów pomiarowych. Kompaktowy format 4 modułów pozwala zachować porządek w rozdzielnicy przy modernizacji starszych układów CMA.
