Przełącznik krzywkowy O22 mm, 3P, 20A zaciski śrubowe K2F003UCH

Przełącznik krzywkowy 3-biegunowy z pozycją 0 do montażu czołowego O22 mm

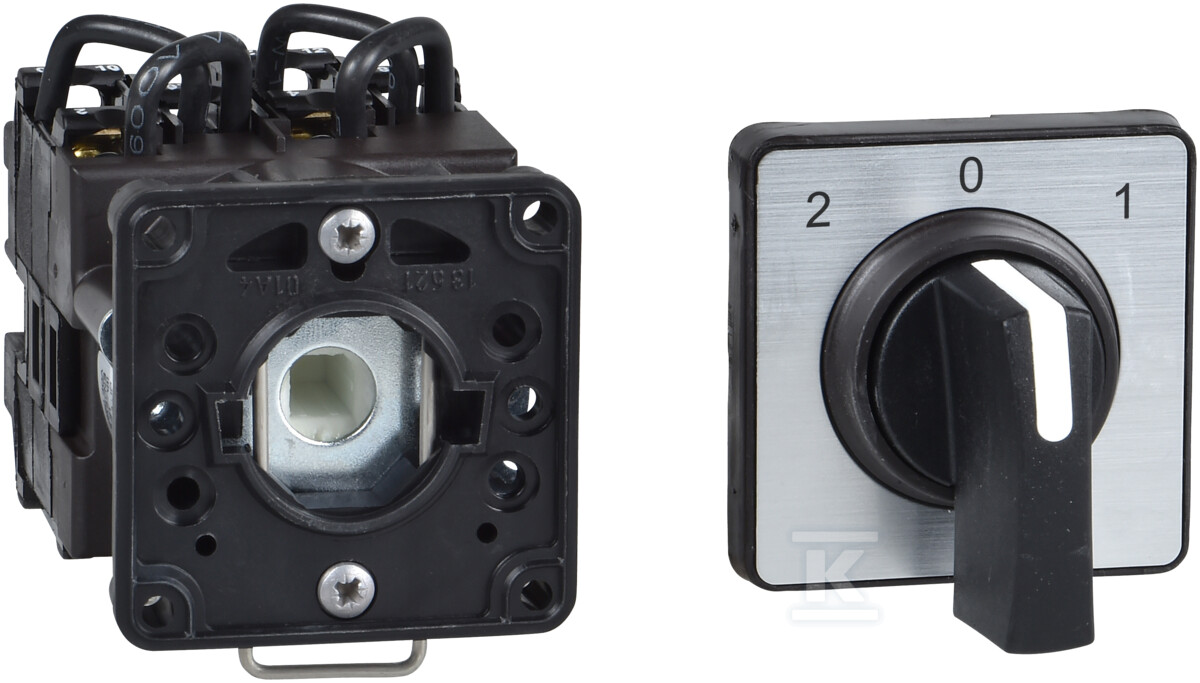

Przełącznik krzywkowy serii Harmony K przeznaczony jest do ręcznego sterowania obwodami trójfazowymi z możliwością wyłączenia. Wykonanie 3P z pozycją 0 i kątem przełączania 45° pozwala na pracę w układzie 1-0-2 bez powrotu do położenia 0. Długa czarna rączka obrotowa zapewnia wygodną obsługę, a oznaczenie metaliczne 2-0-1 na płycie czołowej 45 x 45 mm ułatwia odczyt położenia. Znamionowy prąd ciągły Iu wynosi 20 A, a znamionowy prąd pracy Ie dla AC-3 przy 400 V to 8 A. Połączenie styków głównych realizowane jest śrubowo, co sprawdza się w instalacjach serwisowanych ręcznie.

Budowa i montaż czołowy

Urządzenie dostarczane jest jako kompletny aparat w obudowie do montażu czołowego w otworze O22 mm. Szerokość czoła to 45 mm, głębokość 69 mm, wysokość ok. 50 mm, masa netto ok. 0,19 kg. Przednia strona posiada stopień ochrony IP65/IP67, co ogranicza dostęp pyłu i bryzgów wody w warunkach przemysłowych. Zakres temperatury pracy to -25 °C do +55 °C, a przechowywania -40 °C do +70 °C. Rączka o długości 35 mm zapewnia duży chwyt, a styki o wolnym rozwarciu z pozytywnym otwieraniem zwiększają bezpieczeństwo przy ręcznym rozłączaniu.

Parametry elektryczne i trwałość

Przełącznik pracuje przy napięciu styków do 690 V. Wytrzymałość udarowa napięciowa Uimp wynosi 4 kV w funkcji izolacyjnej i 6 kV wg IEC 947-1. Trwałość mechaniczna sięga 1 000 000 cykli, a elektryczna wynosi 200 000 cykli dla AC-3 i AC-23 oraz 600 000 cykli dla AC-15 i AC-21. Prąd zwarciowy wynosi 10 kA. Klasa ochrony to II wg IEC 536, a odporność na wibracje to 5 gn w zakresie 10…150 Hz wg IEC 68-2-6. Maksymalna prędkość pracy to ok. 2,5 cyklu/min dla AC-2 i AC-3. Brak styków pomocniczych rozwiernych, zwiernych i przełącznych upraszcza schematy sterownicze.

Zastosowanie i zgodność

Aparat nadaje się do bezpośredniego sterowania prostym wyposażeniem i procesami technologicznymi, gdzie wymagane jest wyraźne położenie wyłączenia. Konstrukcja z powolnym rozwarciem styków i pozytywnym otwieraniem spełnia wymagania dla rozłączników. Zgodność deklarowana jest z normami CENELEC EN 50013, EN 60947-3, EN 60947-5-1 oraz IEC 60947-3, IEC 60947-5-1. Ślad węglowy cyklu życia podawany przez producenta to 7 kg CO2 eq.
