Przełącznik krzywkowy 3P, zaciski śrubowe K30C003AP

Sterowanie obwodami 3-fazowymi w aparaturze sterowniczej

Rozwiązanie z serii Harmony K pozwala na ręczne załączanie i wyłączanie obwodów trójfazowych w jednym elemencie. Przełącznik krzywkowy 3-biegunowy pracuje w dwóch stabilnych położeniach 0-1 z wyraźnym skokiem 60°, co daje pewność odczytu aktualnego stanu. Znamionowy prąd ciągły 32 A umożliwia sterowanie odbiornikami o umiarkowanej mocy bez konieczności dodatkowych styczników w prostych układach. Pozycja 0 jest trwała, bez automatycznego powrotu, a konstrukcja z kompletną obudową i rączką obrotową zapewnia wygodną obsługę z poziomu panelu.

Budowa i montaż

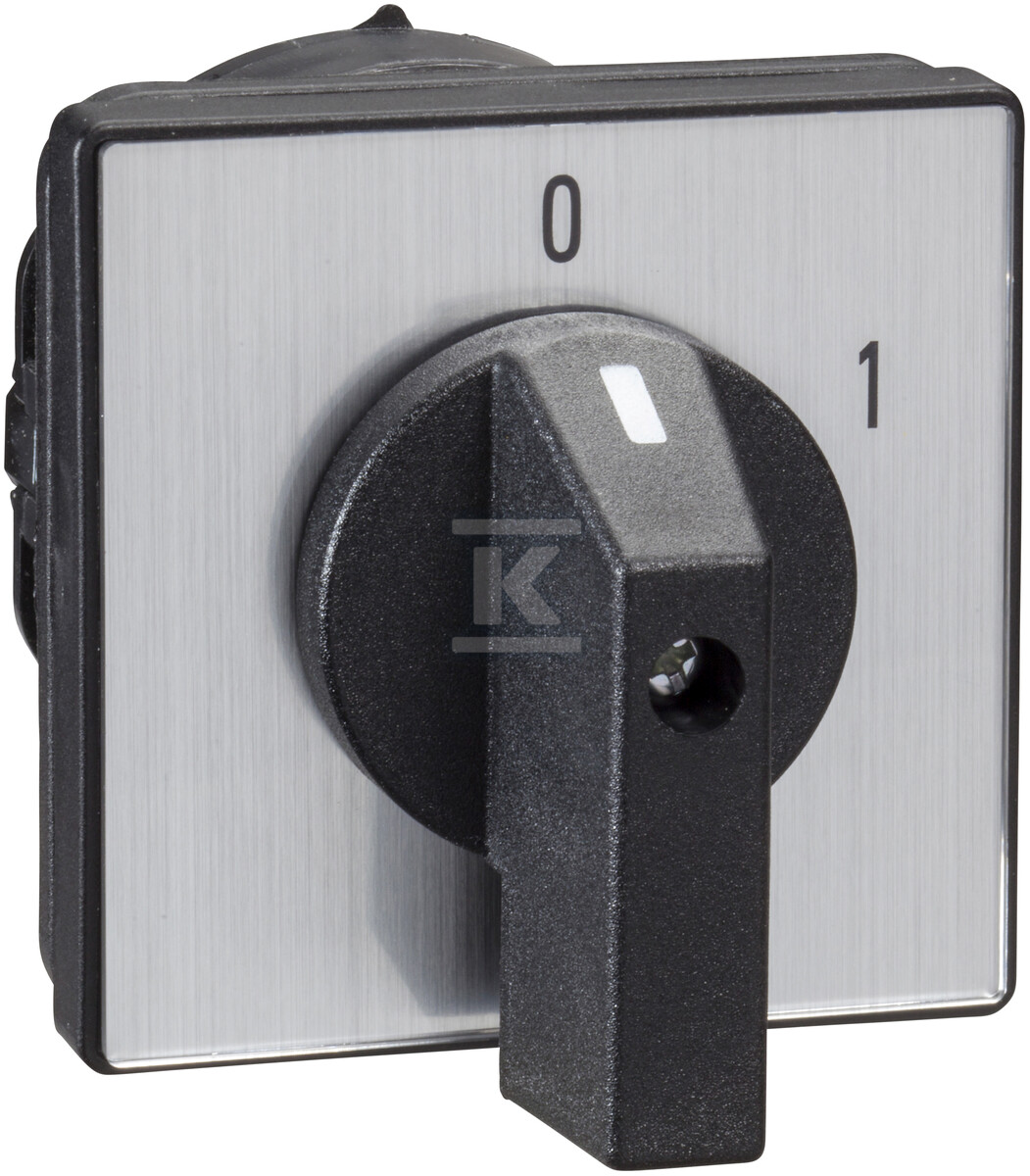

Urządzenie dostarczane jest jako kompletny aparat w obudowie z tworzywa sztucznego, w kolorze czarnym, z głowicą 64x64 mm przystosowaną do montażu czołowego. W praktyce stosuje się montaż pośredni na panelu, z możliwością mocowania czterootworowego. Podłączenie obwodu głównego realizowane jest za pomocą zacisków śrubowych, co ułatwia instalację i późniejszą kontrolę dokręcenia przewodów.

Parametry pracy i bezpieczeństwo

Przełącznik jest modelem włącz/wyłącz bez styków pomocniczych rozwiernych, zwiernych ani przełącznych. Liczba biegunów to 3, a znamionowy prąd ciągły Iu wynosi 32 A. Stopień ochrony strony czołowej to IP40, co chroni przed ciałami stałymi o średnicy powyżej 1 mm. Brak funkcji powrotu do położenia 0 oznacza, że wybrana pozycja utrzymywana jest do momentu ręcznej zmiany. Ślad węglowy produktu szacowany jest na 5 kg CO2 eq.

Zastosowanie w praktyce

Aparat sprawdza się tam, gdzie potrzebne jest proste, mechaniczne sterowanie w układach 3-fazowych. Dzięki oznaczeniu 0-1 i wyraźnej rączce obrotowej instalator szybko identyfikuje stan załączony i wyłączony, a użytkownik końcowy obsługuje go bez narzędzi. Konstrukcja przeznaczona jest do montażu w aparaturze sterowniczej i na panelach maszyn, a nie do bezpośredniego montażu jako rozłącznik w tablicach rozdzielczych.
