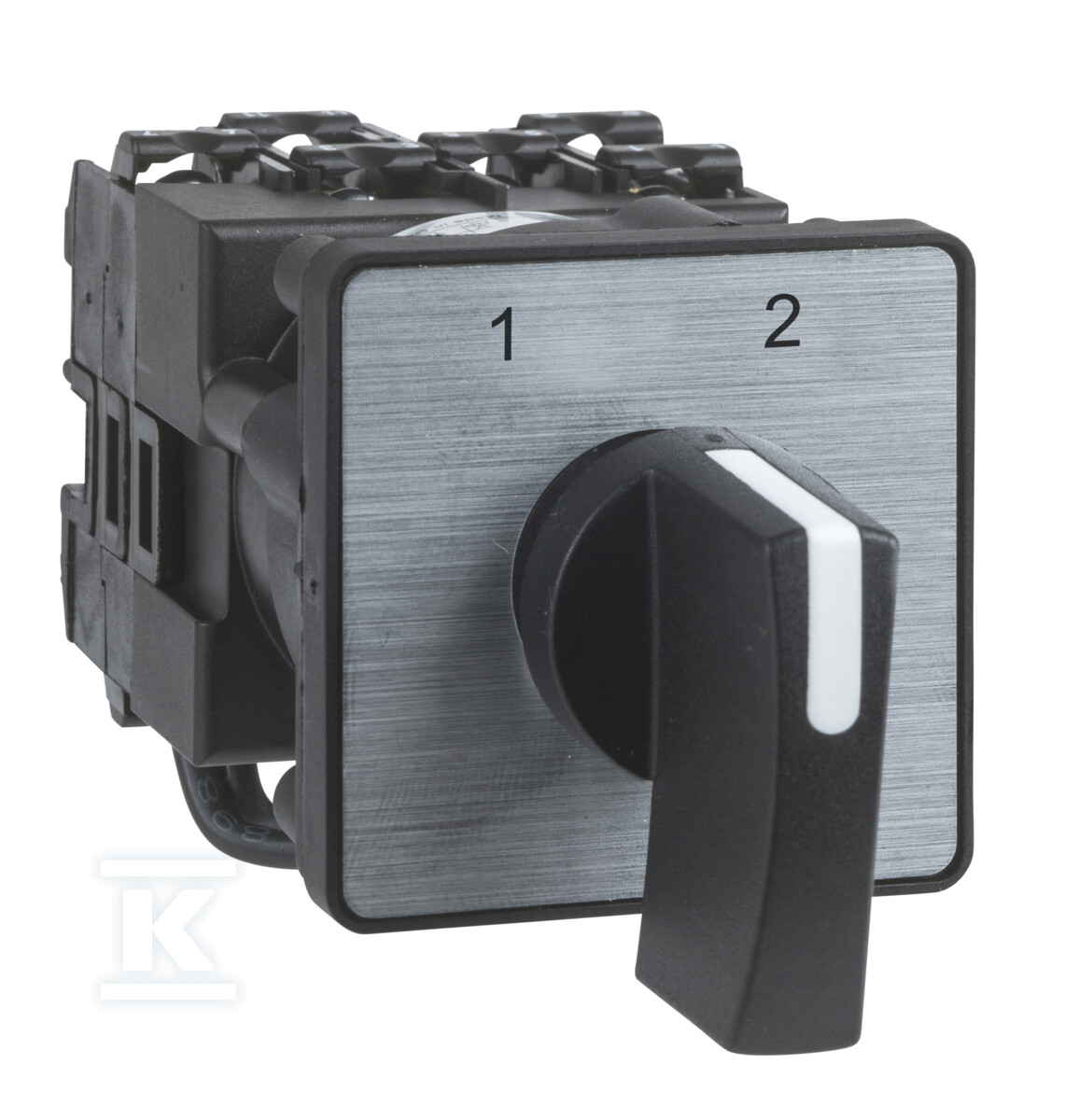

Przełącznik krzywkowy K10B011UCH

Ręczne sterowanie jednobiegunowe z długą dźwignią obrotową

Rozwiązanie do ręcznego przełączania obwodów jednofazowych w instalacjach przemysłowych i maszynowych. Przełącznik krzywkowy w wersji 1-biegunowej zapewnia wyraźną, mechaniczną zmianę położenia z długą rączką obrotową, która ułatwia obsługę w rękawicach i przy ograniczonym dostępie. Kompletne urządzenie w obudowie ogranicza potrzebę dodatkowych elementów montażowych, a połączenie śrubowe styków głównych pozwala na szybkie i pewne podłączenie przewodów.

Konstrukcja i ergonomia obsługi

Obudowa tworzy zamkniętą całość z mechanizmem krzywkowym, co upraszcza montaż i ogranicza liczbę operacji na budowie. Element wykonawczy zapewnia szeroki chwyt i wyraźny moment przełączenia, co przekłada się na pewność działania bez konieczności użycia narzędzi. Styki główne są przystosowane do połączenia śrubowego, co jest standardem w rozdzielnicach maszynowych i pozwala na dopasowanie przekroju przewodu do warunków pracy. Urządzenie nie posiada styków pomocniczych rozwiernych, zwiernych ani przełącznych, więc jest przeznaczone wyłącznie do sterowania obwodem głównym.

Parametry elektryczne i ochrona

Przełącznik jest przeznaczony do pracy ciągłej z znamionowym prądem ciągłym Iu 10 A. W kategorii użytkowej AC-3 przy 400 V znamionowy prąd pracy Ie wynosi 2 A, co odpowiada typowym zastosowaniom silnikowymi i obciążeniami o charakterze indukcyjnym. Jednobiegunowa budowa oznacza przełączanie jednego obwodu, bez możliwości kaskadowego sterowania wieloma fazami w jednym module. Strona czołowa osiąga stopień ochrony IP65/IP67, co zapewnia odporność na pył i zachlapanie oraz pozwala na montaż w środowiskach o podwyższonej zapyloności i wilgotności. Brak pozycji 0 i brak powrotu do położenia 0 oznacza, że po przełączeniu urządzenie pozostaje w zadanej pozycji do momentu ręcznej zmiany.

Montaż i przeznaczenie

Urządzenie jest przystosowane do montażu pośredniego, co daje elastyczność w integracji z panelami maszyn i szafami sterowniczymi. Nie jest przeznaczone do instalacji w tablicach rozdzielczych w rozumieniu typowych rozdzielnic energetycznych. Przełącznik znajduje zastosowanie tam, gdzie potrzebne jest lokalne, ręczne załączenie lub wyłączenie pojedynczego obwodu, np. w sterowaniu napędami, oświetleniem maszynowym czy sekcjami instalacji. Obsługa z przodu panelu jest wygodna, a wysoka klasa szczelności czoła pozwala na pracę w warunkach produkcyjnych bez dodatkowych osłon.
