Przycisk bezprzewodowy i bezbateryjny 24 V dc plastikowy XB5RMB03

Bezprzewodowy przycisk bezbateryjny Harmony XB5R z odbiornikiem 24 V DC

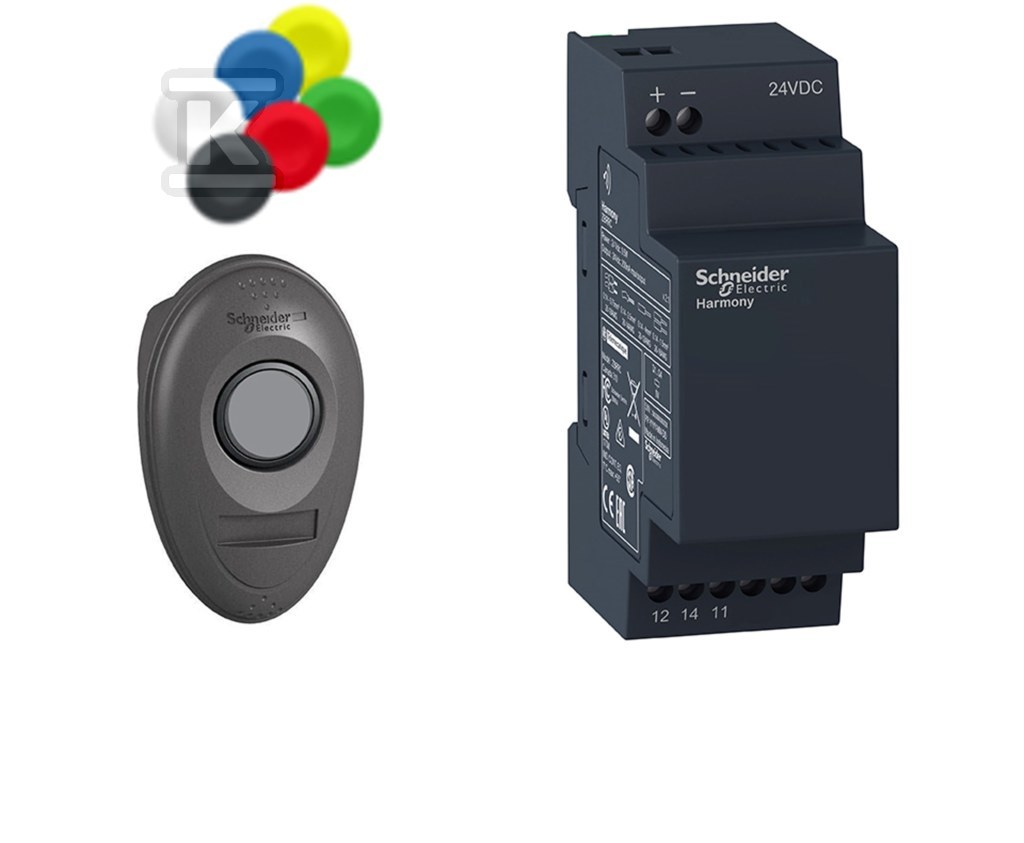

Zestaw łączy przenośny przycisk w plastikowej handy box z fabrycznie sparowanym odbiornikiem na szynę DIN. Rozwiązanie pracuje bez baterii, zasilając transmisję energią mechaniczną z naciśnięcia. Przeznaczone jest do sterowania impulsowego w instalacjach przemysłowych i maszynowych, gdzie liczy się mobilność i brak konieczności prowadzenia przewodów do pulpitu. Obudowa z tworzywa sztucznego, czarny pierścień czołowy i czarna soczewka okrągła, płaska forma z samopowrotem i jedną pozycją sterowniczą. Brak podświetlenia, brak styków zwiernych, rozwiernych i przełącznych w module przycisku.

Budowa i zasada działania bez baterii

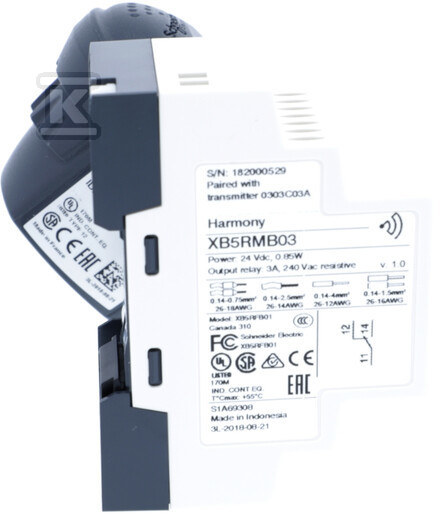

Przycisk wykonano z tworzywa sztucznego, z pierścieniem czołowym i czarną soczewką, nieprzezroczysty, bez możliwości podświetlenia. Mechanizm z samopowrotem zapewnia pojedynczy impuls przy każdym naciśnięciu. Transmisja odbywa się w protokole Zigbee zgodnym z IEEE 802.15.4, na częstotliwości 2405 MHz dla nadajnika i odbiornika. Modulacja O-QPSK, pasmo 5 MHz, antena dookólna o wzmocnieniu 0 dBi, maksymalne zużycie mocy do 1 mW. Odbiornik jest nieprogramowalny, z jednym przekaźnikiem, wyjście C/O, prąd znamionowy do 3 A, zabezpieczone bezpiecznikiem szybkim 125 mA. Zasilanie odbiornika 24 V DC. Zestaw dostarczany jako wstępnie zmontowany w poręcznej skrzynce, co eliminuje montaż w szafie.

Montaż i zastosowanie w praktyce

Handy box jest gotowa do użycia po wyjęciu z opakowania. Montaż przycisku w standardowym otworze 22 mm, w danych ETIM podano średnicę otworu 22,5 mm. Stopień ochrony IP65 zapewnia odporność na pył i zachlapanie. Kołnierz z tworzywa sztucznego daje odporność na czynniki chemiczne i umożliwia podwójną izolację elektryczną. Zasięg komunikacji do 100 m w wolnym polu, ok. 25 m przy umieszczeniu odbiornika w szafie lub obudowie metalowej, zasięg można zwiększyć anteną aktywną. Odbiornik montuje się na szynie DIN, jest fabrycznie sparowany z nadajnikiem i pracuje wyłącznie w funkcji impulsowej. Do zestawu należy 1 plastikowy przycisk, 1 odbiornik oraz zestaw nakładek. Nie jest możliwe dodanie kolejnych przycisków bezprzewodowych do tego zestawu.

Zgodność, normy i warunki pracy

Urządzenie ma oznaczenie CE oraz certyfikaty CSA, C-Tick, GOST, UL, SRRC. Spełnia wymagania odporności zgodnie z IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-11. Zakres temperatur pracy od -40 °C do 70 °C. Gwarancja 18 miesięcy. Ślad węglowy produktu 33 kg CO2 eq. Opakowanie wykonane z tektury z recyklingu.
