Przycisk kryty podświetlany LED, NO+NZ, 230-240V, żółty XB4BW35B5

Przycisk podświetlany z samopowrotem do paneli przemysłowych O22 mm

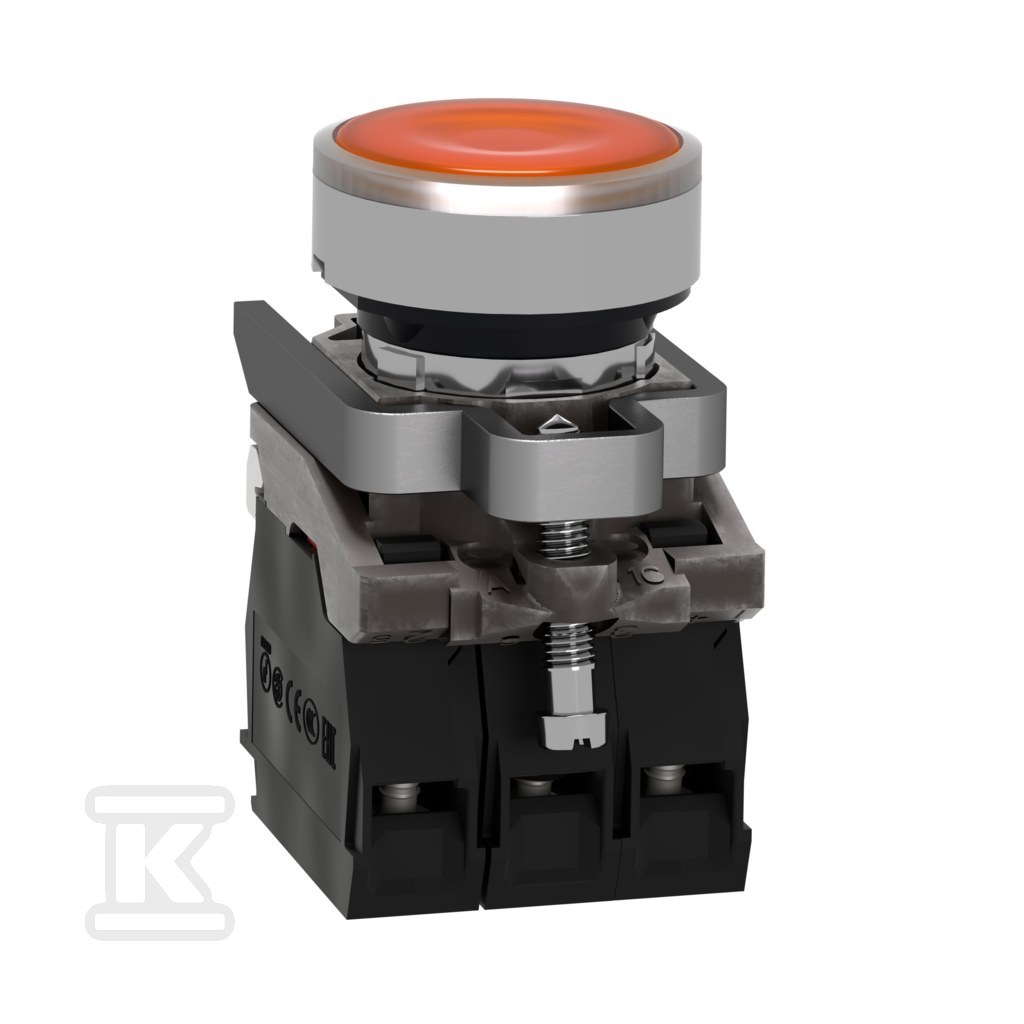

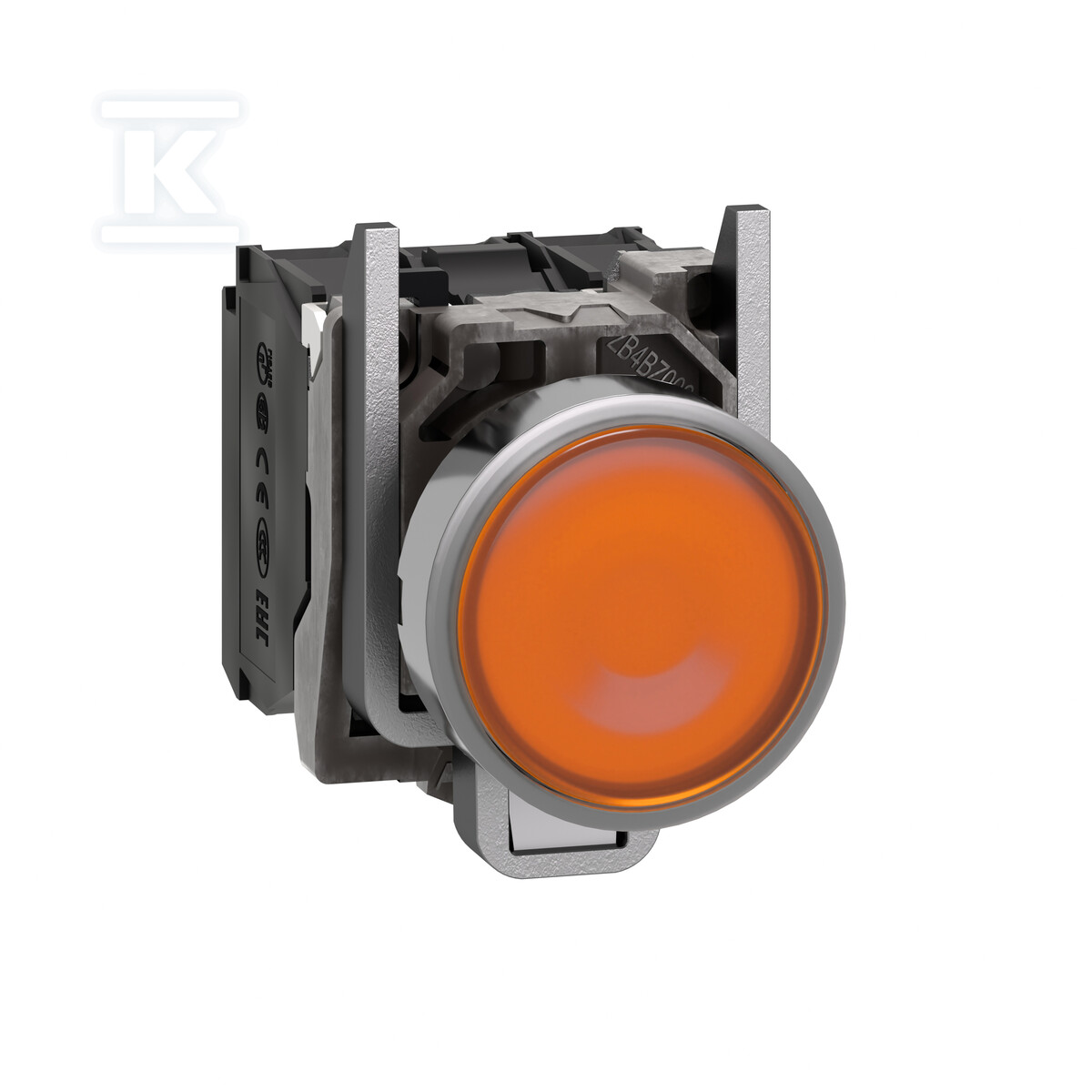

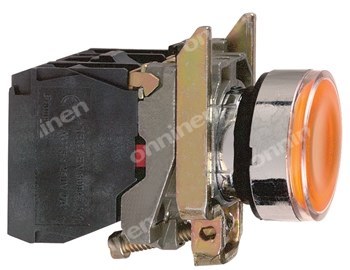

Przycisk z serii Harmony XB4 to metalowy element sterowniczy do montażu w otworze 22,5 mm, przeznaczony do paneli maszyn i urządzeń przemysłowych. Płaska, okrągła soczewka z przezroczystym, pomarańczowym klawiszem zapewnia dobrą widoczność stanu pracy, a chromowany pierścień czołowy z metalu podkreśla solidną budowę. Mechanizm z samopowrotem i jedna pozycja sterownicza pozwalają na szybkie, chwilowe załączenie obwodu bez konieczności blokowania przycisku.

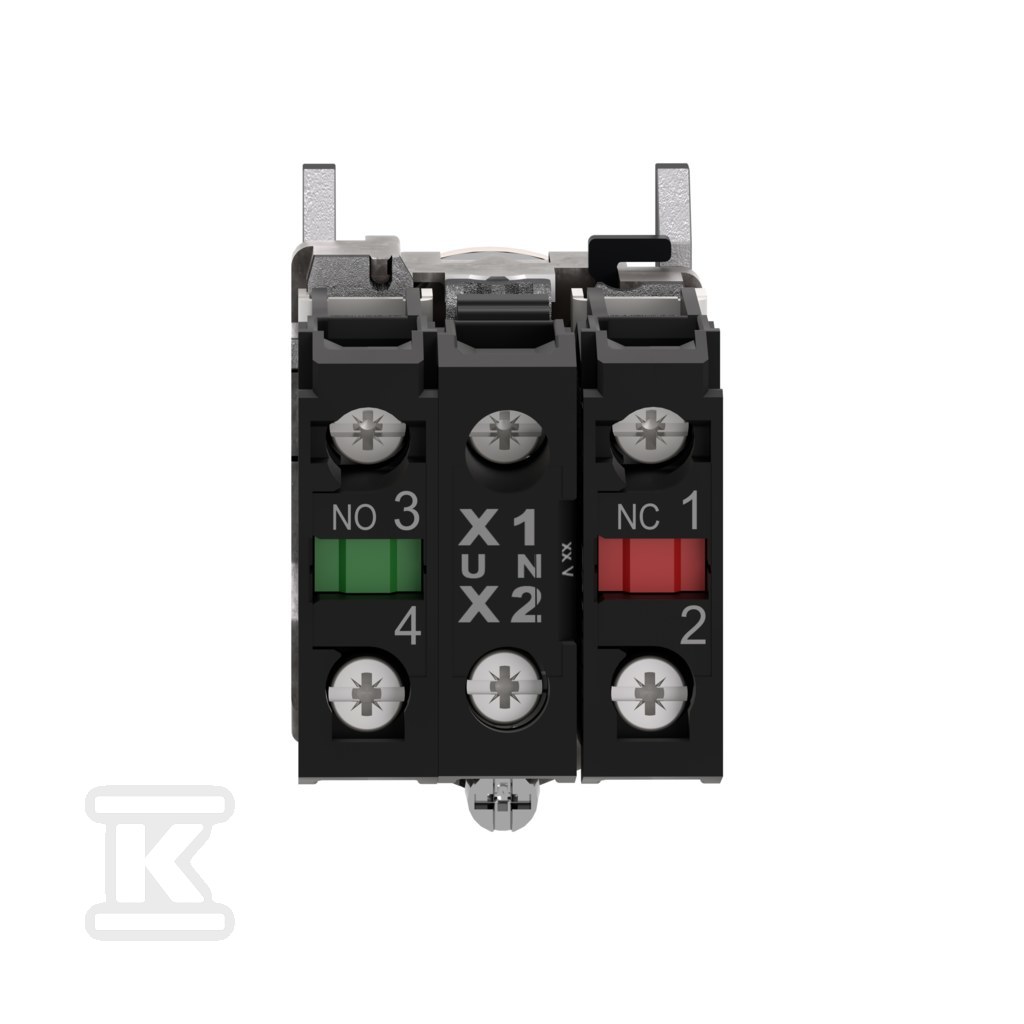

Konstrukcja modułowa umożliwia szybkie dopasowanie do różnych aplikacji. Operator mocuje się w standardowym otworze panelowym, a z tyłu montuje się bloki stykowe NO+NC. W tym wykonaniu dostępny jest jeden styk zwierny i jeden rozwierny, bez styków przełącznych. Połączenie elektryczne realizowane jest poprzez zaciski śrubowe, co ułatwia instalatorowi pewne dociągnięcie przewodów w warunkach warsztatowych. Wspólne akcesoria z rodziną XB4/XB5, takie jak bloki stykowe i moduły świetlne, upraszczają magazynowanie i obniżają koszty utrzymania parku maszynowego.

Montaż modułowy i kompatybilność z systemem Harmony XB4

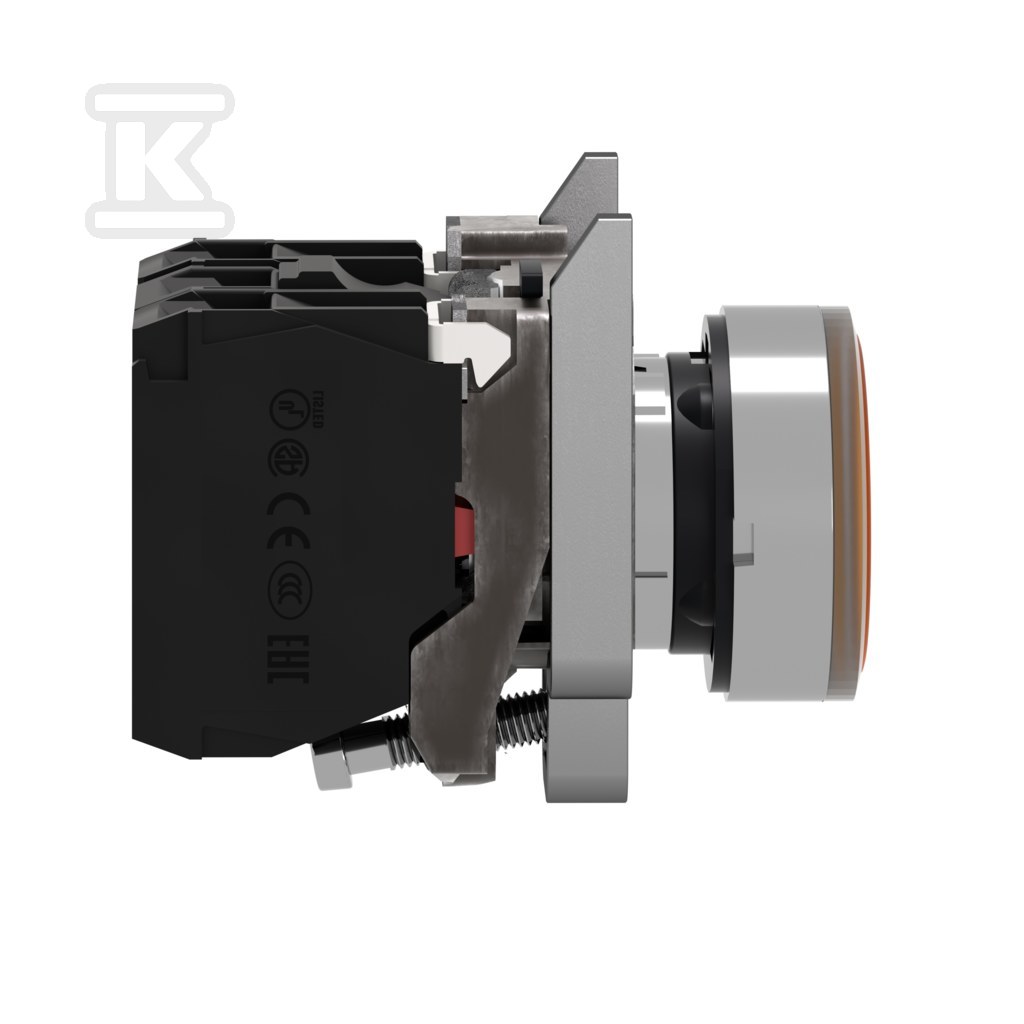

Seria Harmony XB4 opiera się na uniwersalnej platformie O22 mm, w której głowica, pierścień czołowy i bloki stykowe łączą się mechanizmem zatrzaskowym. Dzięki temu montaż w panelu przebiega bez dodatkowych narzędzi poza standardowym dokręceniem. Metalowy napęd i korpus zwiększają wytrzymałość mechaniczną i odporność na obciążenia dynamiczne, typowe dla linii produkcyjnych.

Modułowość pozwala na rozbudowę o uniwersalne moduły LED oraz różne wersje styków o niskiej rezystancji. W praktyce oznacza to, że ten sam operator może współpracować z różnymi blokami kontaktowymi, a wymiana lub serwis sprowadza się do odpięcia jednego elementu. Dla instalatora to krótszy czas uruchomienia i mniejsze ryzyko błędu przy doborze części. Dla użytkownika końcowego to stabilne działanie i możliwość szybkiej naprawy bez wymiany całego przycisku.

Odporność środowiskowa i trwałość w ciężkich warunkach

Urządzenie jest projektowane do pracy w zapylonych, wilgotnych i wibrujących środowiskach. Deklarowany stopień ochrony IP66 oraz klasyfikacja NEMA 4X potwierdzają szczelność na pył i zachlapania. W materiałach źródłowych serii wymieniane są również certyfikaty IP67, IP69 i IP69K, co w praktyce przekłada się na odporność na mycie pod wysokim ciśnieniem i temperaturą.

Metalowy pierścień czołowy w kolorze chromu oraz solidna obudowa zwiększają odporność na uderzenia mechaniczne. Konstrukcja jest odporna na wibracje. Dzięki temu przycisk zachowuje powtarzalność działania i czytelność sygnału nawet po długim okresie eksploatacji w hali produkcyjnej.

Podświetlenie LED i czytelność sygnału

Możliwość podświetlenia jest wbudowana w głowicę. Źródło światła zasilane jest napięciem 24 V, a przezroczysty pomarańczowy klawisz rozprasza światło równomiernie po powierzchni soczewki. Podświetlenie LED zapewnia długą żywotność i niskie pobieranie mocy, co ogranicza nagrzewanie się modułu i obciążenie zasilacza panelu.

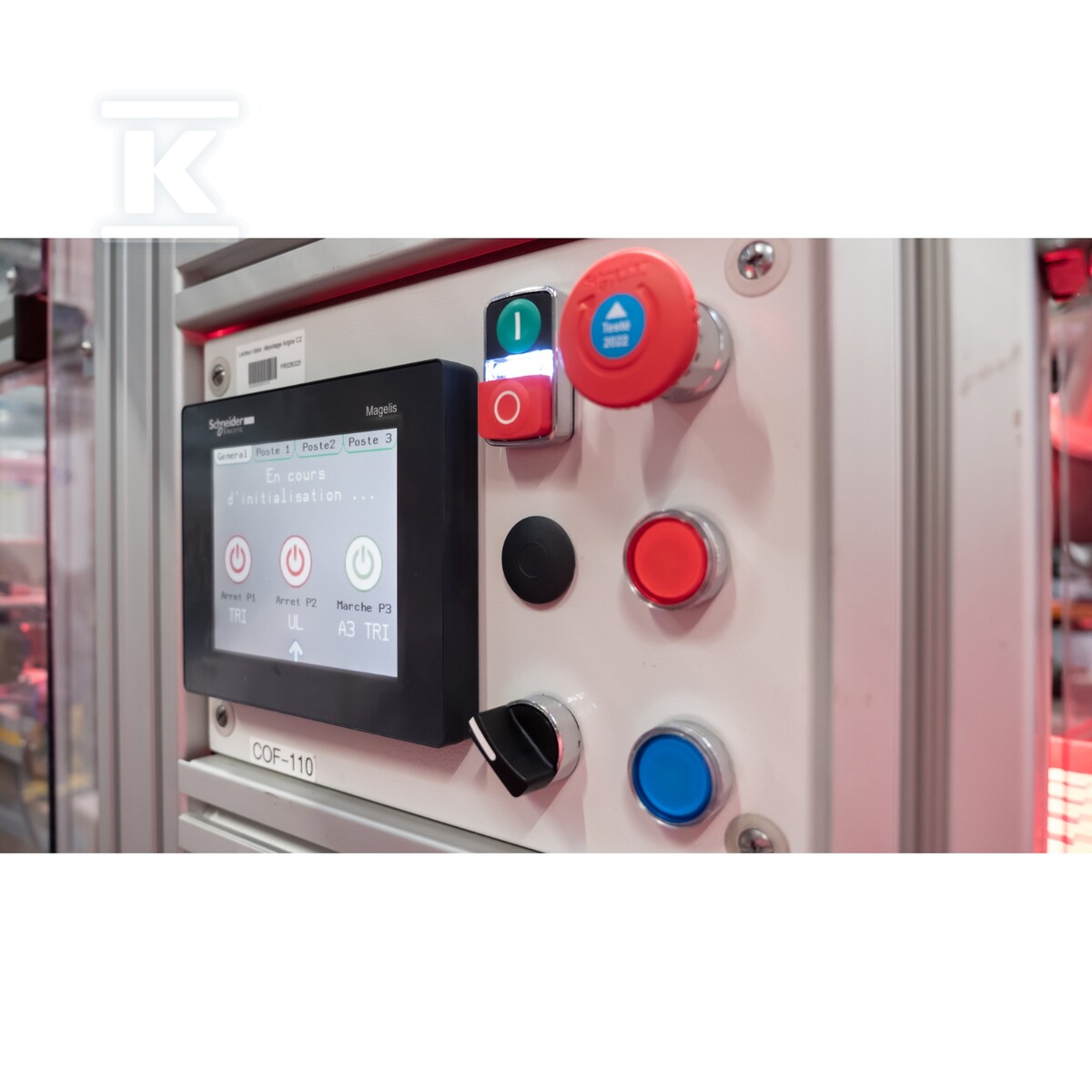

W praktyce operator rozpoznaje stan maszyny z daleka, bez konieczności zbliżania się do pulpitu. Płaski kształt przycisku ułatwia czyszczenie i ogranicza gromadzenie się zabrudzeń. Uniwersalne moduły świetlne stosowane w Harmony XB4 pozwalają na standaryzację zapasów i szybką zmianę koloru sygnalizacji bez wymiany całego operatora.
