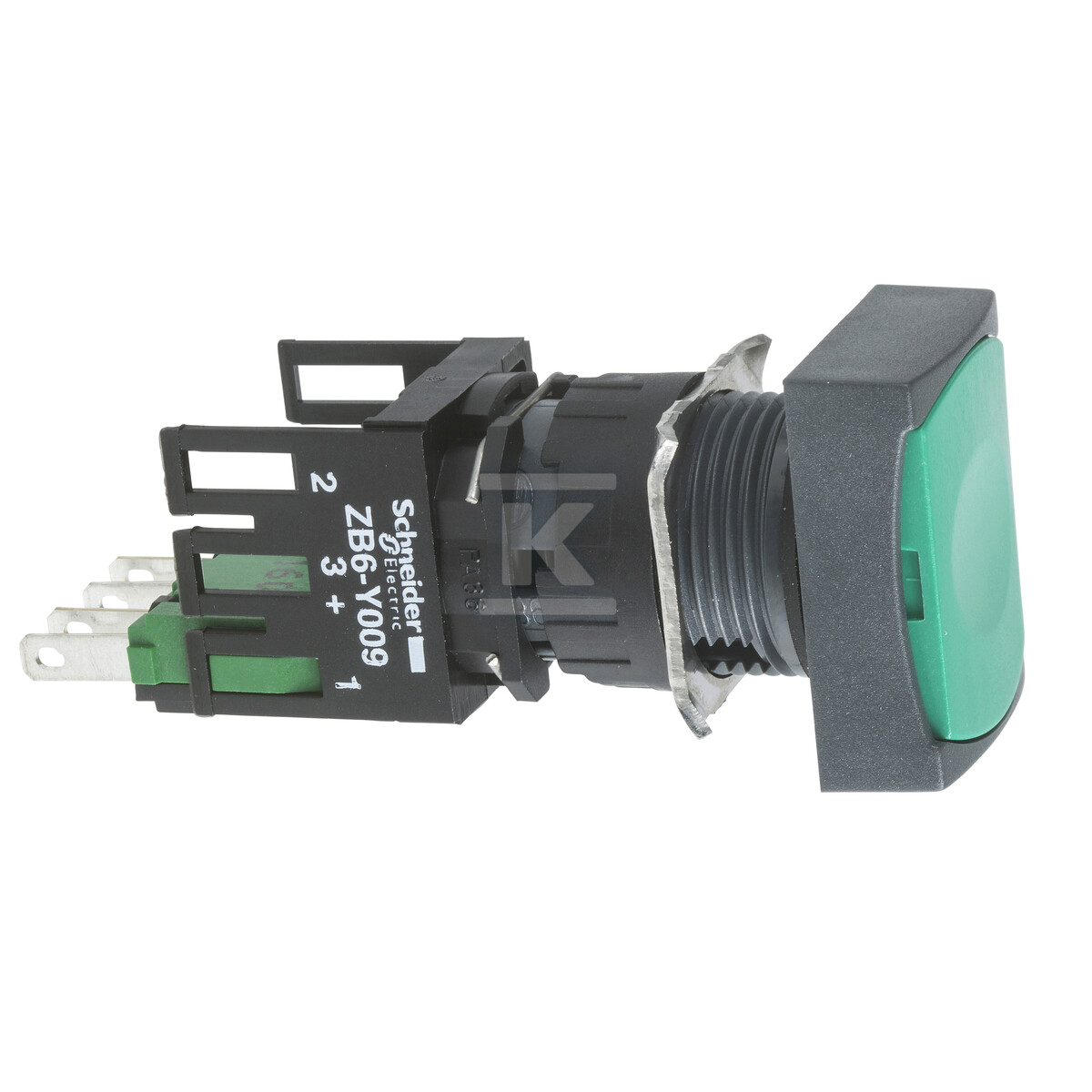

Przycisk kryty z samoczynnym powrotem, 1NO+1NZ, zielony XB6DA35B

Przycisk kryty zielony z samoczynnym powrotem do paneli sterowniczych

Przycisk kryty prostokątny w kolorze zielonym z czarnym pierścieniem czołowym z tworzywa sztucznego, przeznaczony do montażu w otworze 16,2 mm. Wykonanie płaskie, z samopowrotem, bez możliwości podświetlenia, z konfiguracją styków 1NO + 1NC. Soczewka prostokątna, nieprzezroczysta, z jedną pozycją sterowniczą. Połączenie elektryczne typu wtykowe płaskie FASTON ułatwia szybkie podłączenie w rozdzielnicy lub na panelu maszyny.

Konstrukcja i montaż

Główka i korpus łączone są systemem zatrzaskowym, który wraz z jedną śrubą zapewnia prosty i bezpieczny montaż. Pierścień czołowy z tworzywa sztucznego stabilizuje element w otworze montażowym, a wymiary czoła 18 x 24 mm pozwalają na czytelne rozmieszczenie w rzędach przycisków. Płaska, krytyczna forma przycisku ogranicza ryzyko przypadkowego naciśnięcia, a sprężynowy powrót gwarantuje automatyczne przywrócenie pozycji wyjściowej po zwolnieniu. Brak styków przełącznych, 1 styk zwierny i 1 rozwierny w jednej jednostce kompletnej.

Zastosowanie i warunki pracy

Rozwiązanie SCHNEIDER ELECTRIC jest projektowane dla przemysłu i infrastruktury. Sprawdzi się u producentów maszyn motoryzacyjnych, tekstylnych i drzewnych, przy budowie paneli sterowania oraz w rozdzielnicach energii elektrycznej. Stosowane jest również w sektorze serwisowym, robotach publicznych, budownictwie i na lotniskach, gdzie wymagana jest odporna obsługa ręczna. Zakres temperatur pracy od -25°C do 70°C pozwala na montaż w pomieszczeniach technicznych i na zewnątrz w osłoniętych obudowach. Materiał przycisku i korpusu z tworzywa sztucznego zapewnia odporność mechaniczną przy zachowaniu lekkości.

Ochrona i zgodność

Stopień ochrony IP65/IP67 chroni wnętrze przed pyłem i zachlapaniem, co jest istotne w warunkach warsztatowych i przemysłowych. Konstrukcja bez podświetlenia eliminuje dodatkowe źródła ciepła i upraszcza okablowanie. Produkt spełnia wymagania norm EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C 852 oraz JIS C 4520. Z pierścieniem czołowym i płaskim przyciskiem zielonym zapewnia jednoznaczną identyfikację funkcji w układzie sygnalizacji i sterowania.
