Przycisk płaski biały samopowrotny LED plastikowy prostokątny ZB6DW1

Głowica przycisku podświetlanego Harmony XB6 z prostokątną soczewką 16 mm

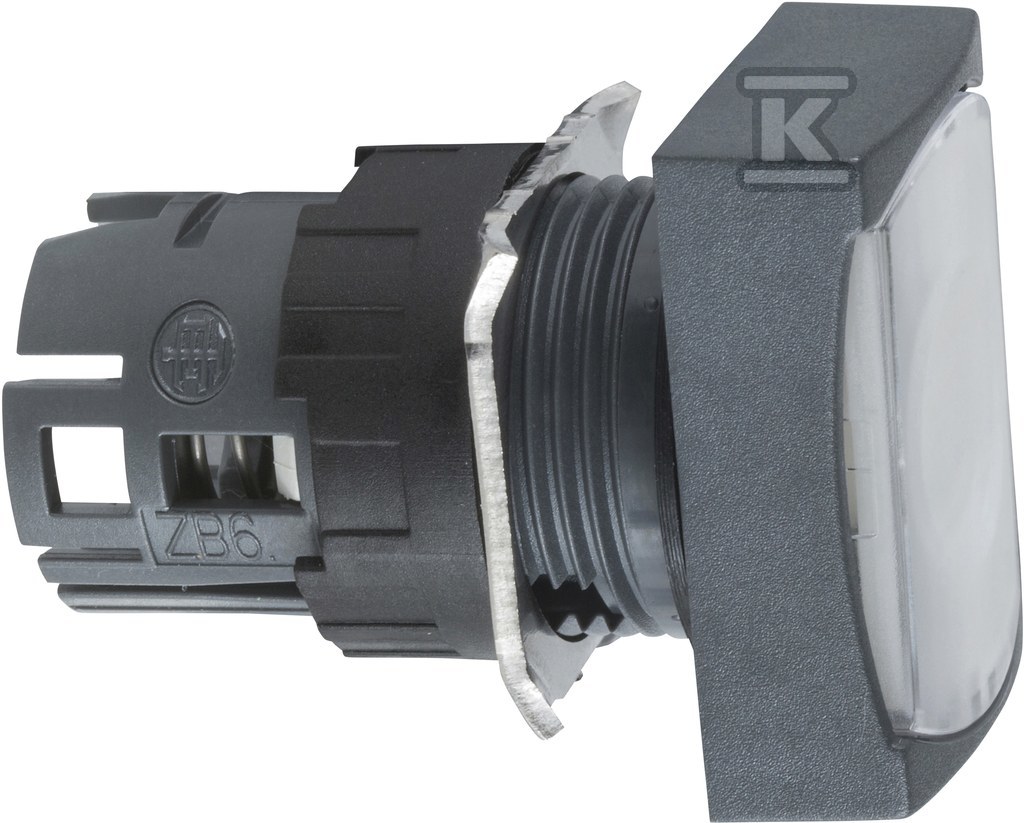

Głowica do przycisku płaskiego, białego, z samopowrotem i możliwością podświetlenia LED, przeznaczona do serii Harmony XB6. Prostokątna soczewka i płaska powierzchnia przycisku dają czytelny, minimalistyczny wygląd panelu, a szary pierścień czołowy z tworzywa sztucznego stabilizuje montaż w otworze 16,2 mm. Konstrukcja momentaryczna z mechanizmem sprężynowym zapewnia powrót do pozycji wyjściowej po naciśnięciu, bez blokady. Brak nadruku pozwala na dowolne oznaczenie na panelu lub użycie dodatkowej tabliczki.

Wymiary gabarytowe 24 x 18 x 33 mm i średnica montażowa 16 mm pozwalają na montaż w ograniczonej przestrzeni. Masa 0,016 kg ułatwia pracę przy montażu seryjnym. Głowica jest przeznaczona do współpracy z modułami LED integralnymi, a typ przycisku płaski zapewnia równomierny rozkład światła w soczewce prostokątnej.

Konstrukcja i materiały

Korpus wykonano z tworzywa sztucznego, zarówno głowica, jak i pierścień czołowy. Pierścień ma kolor szary, przycisk biały, a kształt soczewki prostokątny. Liczba pozycji sterowniczych wynosi 1, a funkcja to samopowrót, bez możliwości zablokowania. Możliwość podświetlenia jest przewidziana, przy czym moduł lampy nie jest dołączony - napięcie lampy zależy od użytego modułu.

Front spełnia stopień ochrony IP65 wg IEC 60529 po prawidłowym zamontowaniu, co oznacza odporność na pył i strumienie wody z każdej strony. W klasyfikacji NEMA deklarowane są stopnie 4, 4X i 13, a także 1 i 12 w zależności od zastosowania. Powierzchnia czołowa nie ma pokrywy ochronnej, a przycisk jest nieoznakowany.

Montaż i warunki pracy

Montaż w panelu o średnicy otworu 16,2 mm, z pierścieniem czołowym mocującym głowicę. Program plastikowy 16 mm łączy łatwy montaż z minimalnym zapotrzebowaniem na miejsce. Parametry mechaniczne obejmują odporność na wibracje +/-3 mm w zakresie 2-500 Hz oraz 5 gn w zakresie 2-500 Hz wg IEC 60068-2-6, a także odporność na wstrząsy 30 gn przez 18 ms i 50 gn przez 11 ms w półsinusie wg IEC 60068-2-27.

Zakres temperatur pracy to -25 do +70 °C, a przechowywania -40 do +70 °C. Odporność chemiczna i wysoka odporność na drgania sprawiają, że głowica nadaje się do paneli sterowania maszyn w motoryzacji, tekstyliach, przemyśle drzewnym oraz do infrastruktury serwisowej. Klasa ochrony elektrycznej to II wg IEC 61140, a wykończenie ochronne TC zwiększa trwałość w warunkach przemysłowych.

Zgodność i certyfikaty

Produkt spełnia wymagania norm EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-5, IEC 60529, IEC 60068-2-27, IEC 60068-2-6, JIS C852, JIS C8201-1, JIS C8201-5-1, UL 508, CSA C22.2 No.14, CSA C22.2 No.94, GOST, CCC. Deklarowana jest zgodność RoHS oraz REACH free of SVHC.

Certyfikaty produktowe obejmują GOST, CSA, CCC i UL. Seria XB6 jest powszechnie stosowana przez producentów maszyn i paneli sterowania, a głowica ZB6DW1 zapewnia spójność mechaniczną i optyczną z pozostałymi elementami Harmony XB6.
