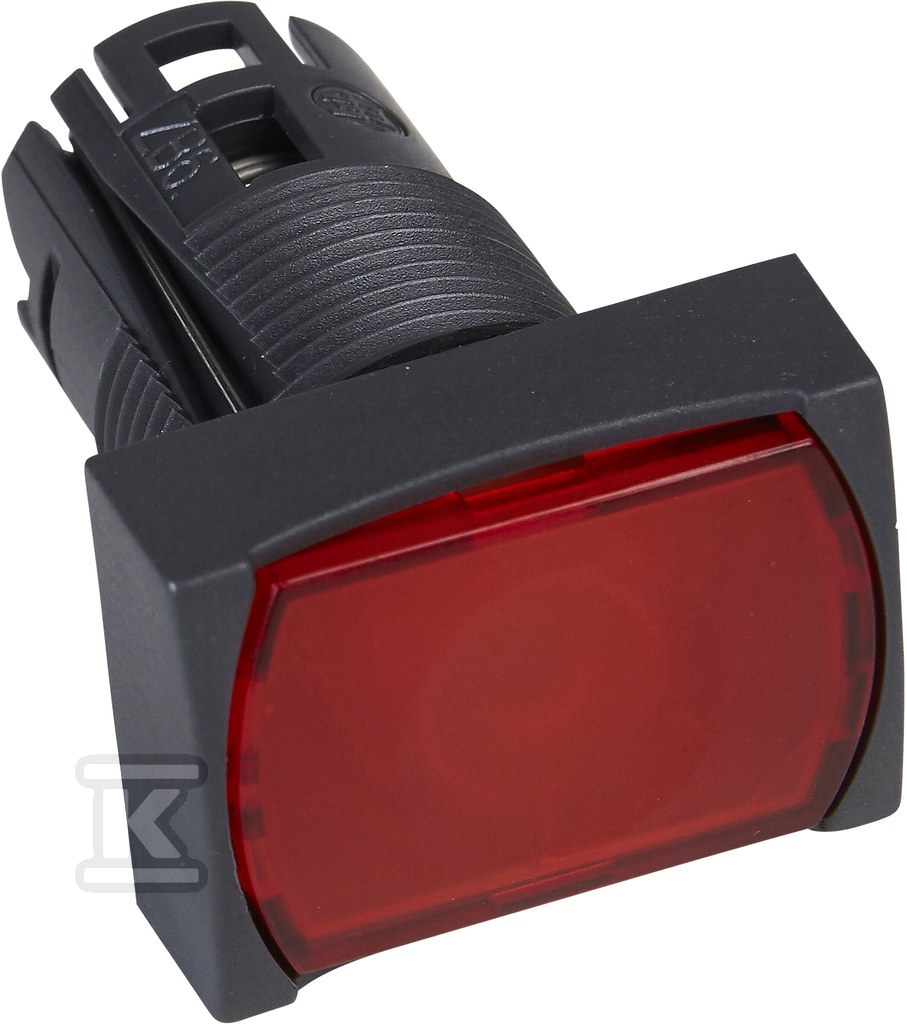

Przycisk płaski czerwony push push LED plastikowy prostokątny Harmony XB6 ZB6DF4

Głowica przycisku podświetlanego Harmony XB6 w wersji prostokątnej do montażu 16 mm

Czerwona, płaska głowica prostokątna z szarym pierścieniem czołowym przeznaczona jest do przycisków podświetlanych z serii Harmony XB6. Rozwiązanie pracuje w układzie push-push, czyli zatrzaskowym bez samopowrotu, i jest przygotowane pod integralną diodę LED. Montaż odbywa się w standardowym otworze 16,2 mm, co zapewnia szybką wymianę i kompatybilność z resztą modułów XB6.

Konstrukcja i materiały

Obudowa wykonana jest z tworzywa sztucznego, z wyraźnie zaznaczonym pierścieniem czołowym w kolorze szarym oraz płaską, prostokątną soczewką w kolorze czerwonym. Brak nadruku na powierzchni przycisku pozwala na dowolne oznaczenie w miejscu instalacji. Głowica nie posiada pokrywy ochronnej, a liczba pozycji sterowniczych wynosi 1. Możliwość podświetlenia jest wbudowana w konstrukcję, co oznacza, że element współpracuje z diodą LED montowaną w korpusie przycisku.

Montaż i warunki pracy

Przeznaczenie do montażu wpuszczanego w panel o średnicy otworu 16,2 mm sprawia, że instalacja przebiega bez dodatkowych adapterów. Czoło urządzenia zapewnia klasę szczelności IP65, czyli ochronę przed pyłem i strugami wody, co pozwala na zastosowanie w środowiskach przemysłowych o podwyższonej zapyloności i wilgotności. Stopień ochrony NEMA określony jest jako Inne. Płaska forma soczewki ogranicza wystające elementy, co zmniejsza ryzyko przypadkowego naciśnięcia i ułatwia czyszczenie powierzchni.

Zastosowanie i kompatybilność

Głowica przeznaczona jest do budowy paneli sterowniczych z serii Harmony XB6, w których potrzebny jest sygnalizujący, czerwony przycisk zatrzaskowy z podświetleniem. Prostokątny kształt wyróżnia się na panelu spośród okrągłych elementów i dobrze sprawdza się w układach z ograniczoną przestrzenią montażową.
