Przycisk płaski czerwony samopowrotny LED plastikowy prostokątny Harmony XB6 ZB6DW4

Płaski przycisk samopowrotny z podświetleniem do serii Harmony XB6

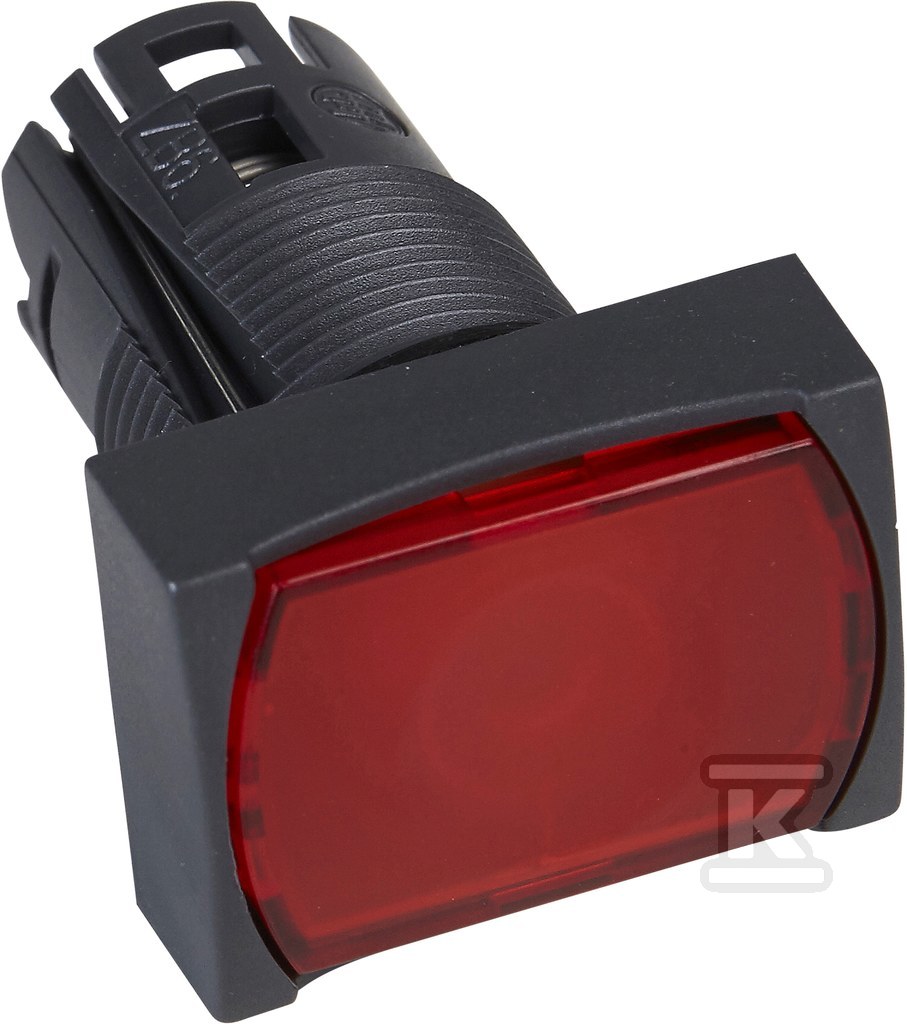

Płaska głowica prostokątna w kolorze czerwonym z szarym pierścieniem czołowym przeznaczona jest do montażu panelowego w obudowach sterowniczych i kasetach operatorskich. Mechanizm sprężynowy zapewnia działanie chwilowe - po naciśnięciu przycisk wraca samodzielnie do pozycji wyjściowej. Konstrukcja umożliwia współpracę z modułami LED serii ZB6, przy czym moduł lampy nie jest dołączony do zestawu, a napięcie zasilania zależy od zastosowanego modułu. Głowica nie ma nadruku, co pozwala na dowolne oznaczenie w dokumentacji lub na panelu.

Konstrukcja i montaż

Głowica ma kształt prostokątny z płaską soczewką i jest wykonana z tworzywa sztucznego. Pierścień czołowy również jest plastikowy, w kolorze szarym, i jest obecny w komplecie. Przewidziano jeden element sterowniczy, bez pokrywy ochronnej. Otwór montażowy w panelu to 16 mm, w danych ETIM podawany jako 16,2 mm. Wymiary CAD to szerokość 24 mm, wysokość 18 mm i głębokość 33 mm. Masa netto wynosi 0,016 kg. Klasa ochrony przed porażeniem to klasa II wg IEC 61140.

Montaż odbywa się w standardowym wycięciu 16 mm. W serii XB6 głowice prostokątne wymagają minimalnego odstępu 24 mm między osiami, a dla głowic kwadratowych i okrągłych 18 mm. Zalecana grubość płyty czołowej i płyty PCB to minimum 1,6 mm. W dokumentacji producenta wskazano możliwość montażu z adapterem oraz z bezpośrednim mocowaniem na panelu.

Parametry pracy i odporność

Czoło urządzenia zapewnia stopień ochrony IP65 wg IEC 60529 oraz klasyfikacje NEMA 13, 4 i 4X wg UL 50 i CSA C22.2 No 94. Odporność mechaniczna obejmuje wytrzymałość na wstrząsy 30 gn przez 18 ms i 50 gn przez 11 ms w półsinusie wg IEC 60068-2-27 oraz odporność na wibracje +/- 3 mm w zakresie 2…500 Hz i 5 gn w tym samym zakresie wg IEC 60068-2-6.

Zakres temperatury pracy to -25…70 °C, a przechowywania -40…70 °C. Parametry te pozwalają na zastosowanie w szafach sterowniczych narażonych na zmiany temperatury i w warunkach przemysłowych. Powierzchnia czołowa jest odporna na zabrudzenia i zachlapania, co wspiera pracę w środowiskach produkcyjnych.

Zgodność i zastosowanie

Urządzenie jest kompatybilne z integralnym LED i przeznaczono je do pulpity sterownicze, kasety operatorskie oraz sygnalizacji stanów maszyn. Współpracuje z modułami lampowymi. Spełnia wymagania norm EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-5, IEC 60068-2-27, IEC 60068-2-6, IEC 60529. Deklarowana jest zgodność z RoHS oraz wolność od SVHC wg REACH.

Seria Harmony XB6 jest powszechnie stosowana w automatyce przemysłowej do bezpiecznej obsługi urządzeń i wizualizacji stanów pracy.
