Przycisk płaski niebieski samopowrotny LED plastikowy prostokątny Harmony XB6 ZB6DW6

Głowica przycisku podświetlanego Harmony XB6 z integralnym LED

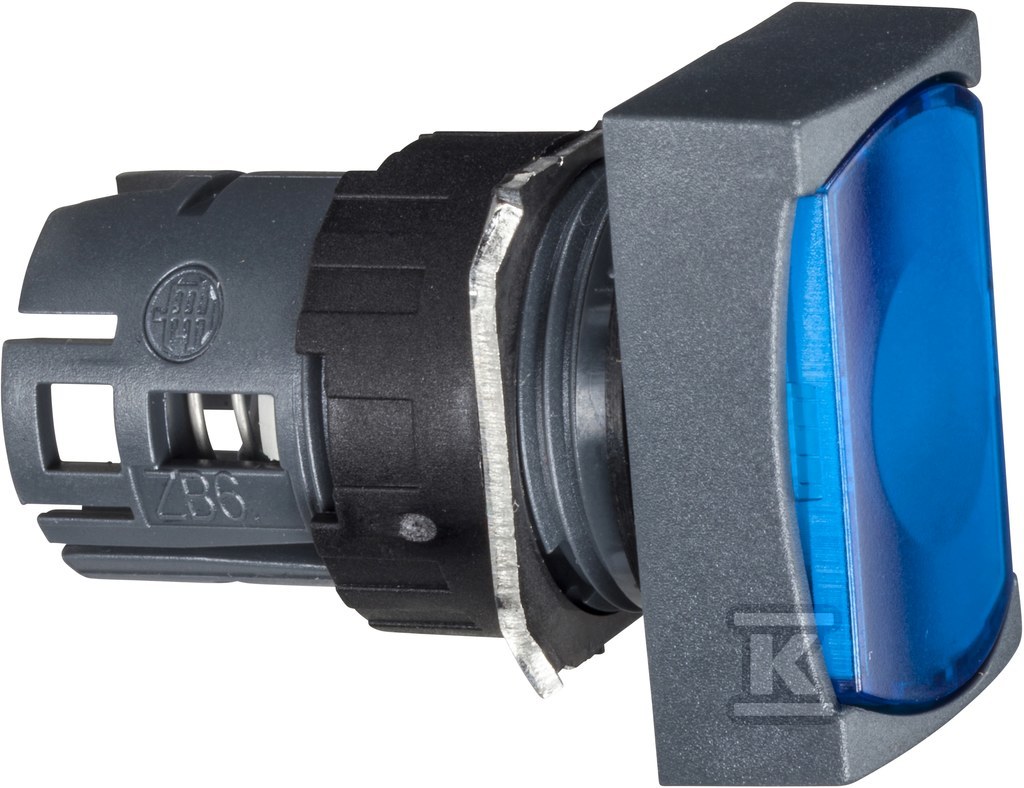

Głowica ZB6DW6 to prostokątna, płaska głowica przycisku podświetlanego z serii Harmony XB6 z niebieską soczewką i samopowrotem. Integralny LED pozwala na zasilanie 12…24 V bez dodatkowych modułów, a brak nadruku daje pełną swobodę oznakowania na miejscu. Rozwiązanie jest przeznaczone do montażu na panelu o średnicy otworu 16,2 mm i współpracuje z ciałami serii ZB6.

Konstrukcja i montaż

Głowica ma prostokątny kształt czoła z płaskim, niebieskim przyciskiem i szarym pierścieniem czołowym z tworzywa sztucznego. Wymiary zabudowy to szerokość 24 mm, wysokość 18 mm i głębokość 33 mm, przy masie 0,016 kg. Mechanizm jest samopowrotny, jednopozycyjny, bez pokrywy ochronnej. Pierścień czołowy jest obecny, a soczewka ma kształt prostokątny. Konstrukcja umożliwia montaż na płycie czołowej i na płycie PCB, z zalecaną minimalną grubością płyty 1,6 mm.

Odporność i warunki pracy

Część czołowa zapewnia stopień ochrony IP65 wg IEC 60529 oraz zgodność z NEMA 4, NEMA 4X i NEMA 13 wg UL 50 i CSA C22.2 No 94. Klasa ochrony przeciwporażeniowej to klasa II wg IEC 61140. Zakres temperatury pracy wynosi -25…70 °C, a przechowywania -40…70 °C. Głowica wytrzymuje wibracje +/- 3 mm w zakresie 2…500 Hz oraz 5 gn w tym samym zakresie wg IEC 60068-2-6, a także udary mechaniczne 30 gn przez 18 ms i 50 gn przez 11 ms wg IEC 60068-2-27. Wykończenie TC zapewnia odporność na typowe warunki przemysłowe.

Kompatybilność i zastosowanie

Produkt należy do rodziny Harmony XB6, oznaczenie urządzenia ZB6, z kompatybilnością z integralnym LED. Typ operatora to spring return, profil działania to niebieski, wpuszczony, bez oznaczenia. Spełnia normy CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, JIS C8201-5-1, UL 508, JIS C 852, JIS C8201-1 i posiada certyfikaty CCC, CSA, GOST, UL. Głowica jest przeznaczona do budowy paneli sterowniczych, maszyn i urządzeń gdzie potrzebny jest wyraźny, podświetlany sygnał sterujący z szybkim powrotem do pozycji wyjściowej.
