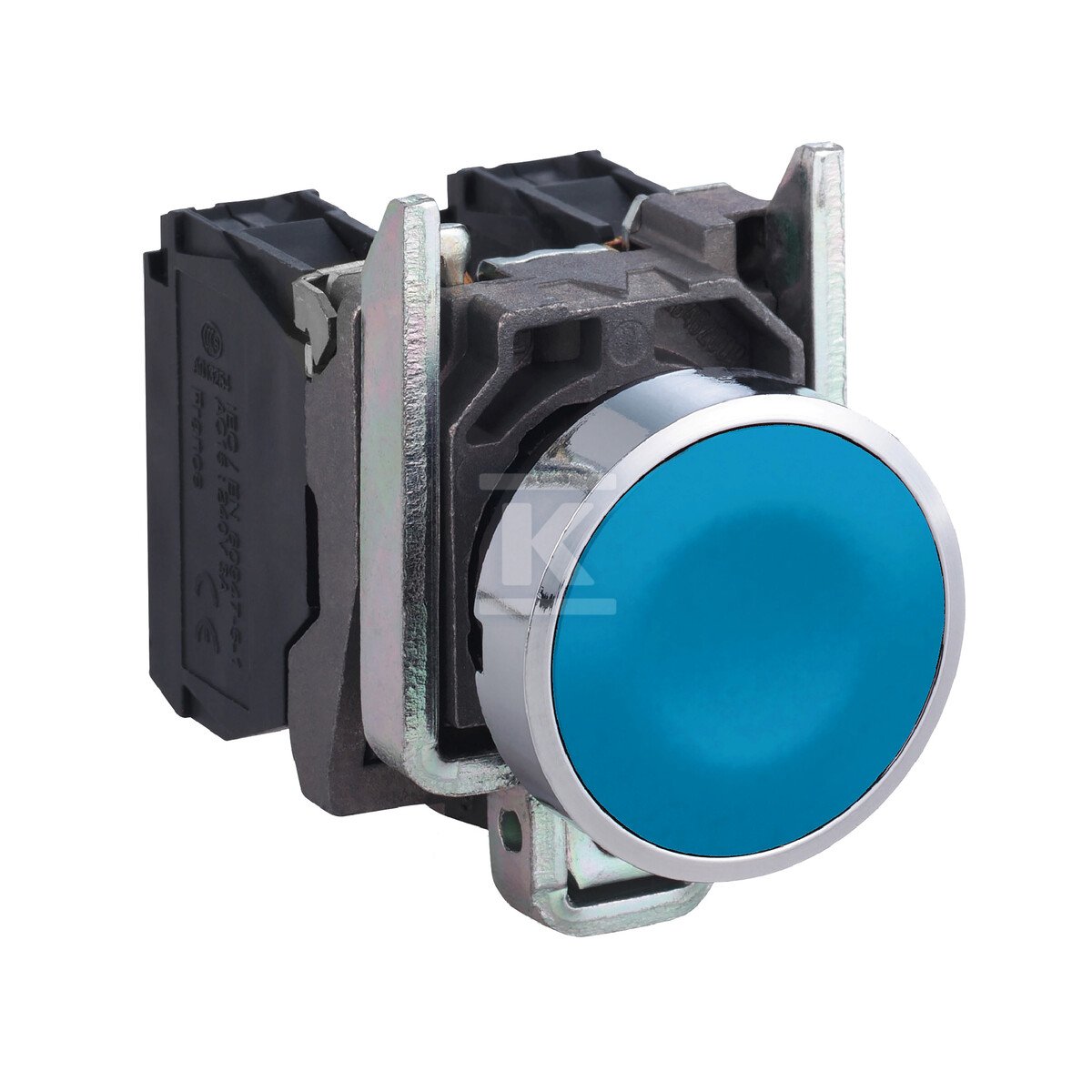

Przycisk płaski niebieski, metalowy Harmony XB4 XB4BA61

Przycisk płaski niebieski do paneli sterowniczych O22 mm

Metalowy przycisk płaski z samopowrotem przeznaczony do montażu w otworze 22,5 mm zapewnia czytelne i pewne sterowanie maszynami w panelach przemysłowych. Niebieska soczewka w okrągłym kształcie na chromowanym pierścieniu czołowym ułatwia szybką identyfikację funkcji, co ogranicza błędy przy podłączaniu przewodów i późniejszej konserwacji. Konstrukcja z samopowrotem i jedną pozycją sterowniczą działa jako styk zwierny NO, bez styków rozwiernych i przełącznych, z połączeniem śrubowym.

Konstrukcja i montaż

Pierścień czołowy wykonany jest z metalu, a przycisk ma płaski profil z niebieską, nieprzezroczystą soczewką. Montaż odbywa się w standardowym otworze 22,5 mm z pierścieniem czołowym, co zapewnia stabilne osadzenie w drzwiach szafy lub panelu. Mechanizm z samopowrotem automatycznie wraca do pozycji wyjściowej po zwolnieniu, a jeden styk zwierny pozwala na bezpośrednie załączanie obwodu sterowniczego. Połączenie elektryczne typu śrubowego umożliwia pewne dociśnięcie przewodu bez dodatkowych narzędzi.

Odporność środowiskowa i warunki pracy

Stopień ochrony IP66 oraz klasyfikacja NEMA 13 potwierdzają odporność na pył i zachlapania wodą, co sprawdza się w produkcji, gdzie występują wibracje, uderzenia mechaniczne i zabrudzenia. Metalowy korpus i napęd zwiększają wytrzymałość mechaniczną w ciężkich warunkach pracy. Brak możliwości podświetlenia oznacza zastosowanie w wersjach czysto mechanicznych, gdzie sygnalizacja świetlna nie jest wymagana.

Modułowość i kompatybilność w serii Harmony XB4

Seria opiera się na modułowej budowie, dzięki czemu głowica przycisku współpracuje ze wspólnymi akcesoriami XB4/XB5, takimi jak bloki stykowe i moduły świetlne. Wspólna platforma redukuje liczbę referencji magazynowych i koszty utrzymania zapasów. Uniwersalne mocowanie zatrzaskowe zapewnia stabilne połączenie z blokami stykowymi, a zgodność z normami IEC, UL, CSA i CE umożliwia stosowanie w instalacjach globalnych.
