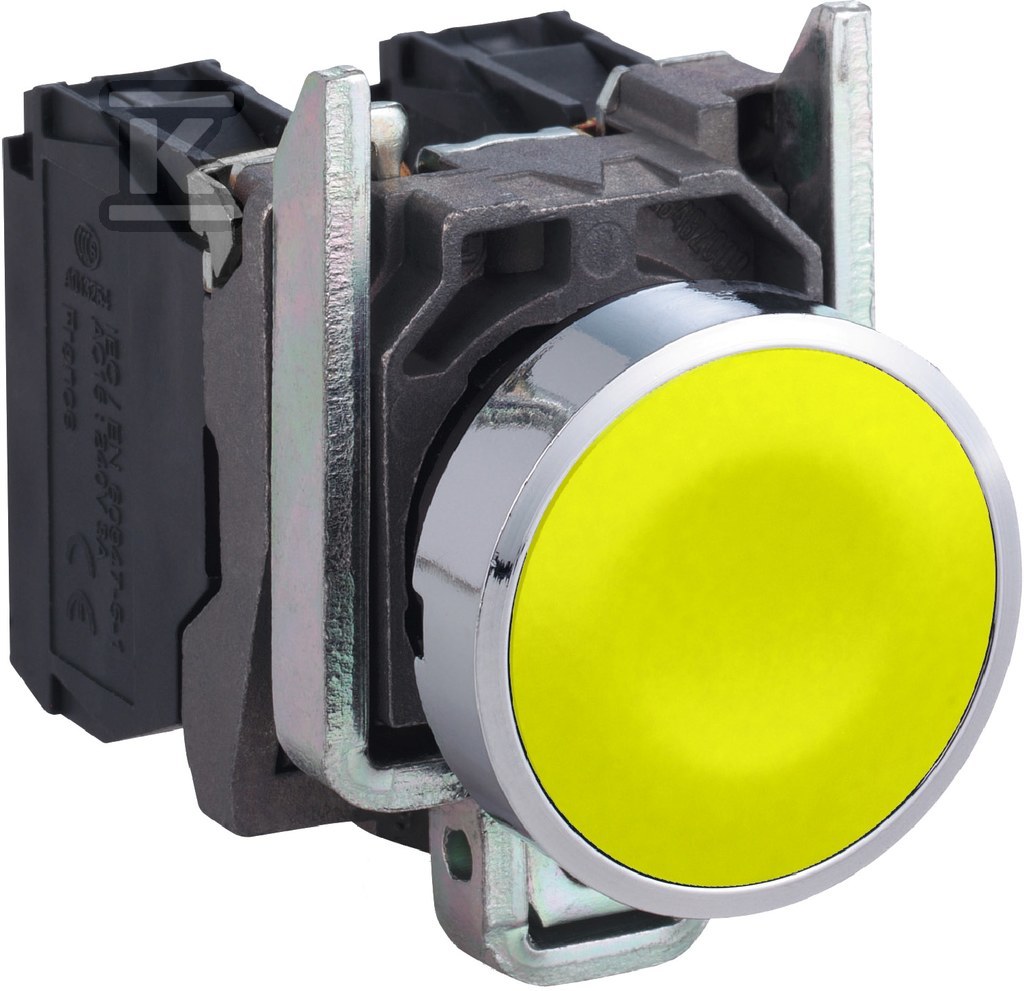

Przycisk płaski żółty, metalowy Harmony XB4 XB4BA51

Przycisk sterowniczy z metalowym pierścieniem do paneli przemysłowych

Metalowy przycisk płaski w kolorze żółtym z chromowanym pierścieniem czołowym to element serii Harmony XB4 przeznaczony do montażu w przemysłowych panelach sterowniczych. Soczewka okrągła, nieprzezroczysta, zapewnia łatwą identyfikację funkcji na panelu, a mechanizm z samopowrotem i jedną pozycją sterowniczą daje przewidywalną pracę przy każdym naciśnięciu. Rozwiązanie jest niepodświetlane, z jednym stykiem zwiernym i bez styków rozwiernych oraz przełącznych, co upraszcza dobór bloku kontaktowego do typowych obwodów sterujących.

Konstrukcja i materiały

Korpus i napęd wykonano z metalu, a pierścień czołowy ma wykończenie chrom. Taki dobór materiałów przekłada się na dużą wytrzymałość mechaniczną i odporność na wibracje oraz uderzenia. Mechanizm zatrzaskowy zapewnia stabilne mocowanie operatora w panelu, a modułowa budowa pozwala łączyć przycisk z wspólnymi akcesoriami serii XB4/XB5, w tym blokami styków i modułami świetlnymi. Wspólna platforma akcesoriów ogranicza liczbę referencji w magazynie i ułatwia serwis.

• metalowy pierścień czołowy chromowany i metalowy korpus
• płaska, okrągła soczewka w kolorze żółtym, nieprzezroczysta
• mechanizm z samopowrotem, jedna pozycja sterownicza
• wysoka wytrzymałość mechaniczna i odporność na wibracje

Montaż, kompatybilność i obsługa

Montaż odbywa się w standardowym otworze 22,5 mm. Po włożeniu operatora w otwór i dociśnięciu kołnierza montażowego element jest stabilnie osadzony w panelu. Połączenie elektryczne realizowane jest poprzez zaciski śrubowe, co daje pewny kontakt i ułatwia kontrolę dokręcenia podczas instalacji. Przycisk jest niepodświetlany, więc nie wymaga podłączenia zasilania do modułu świetlnego. Jeden styk zwierny pozwala na bezpośrednie sterowanie cewkami przekaźników lub układami logicznymi bez dodatkowych przerzutek.

• otwór montażowy 22,5 mm, zgodny z normą panelową O22 mm
• połączenie śrubowe
• kompatybilność z blokami styków serii XB4/XB5
• samopowrót, brak możliwości podświetlenia

Odporność środowiskowa i zastosowanie w praktyce

Stopień ochrony IP66 oraz klasyfikacja NEMA 13 potwierdzają szczelność na pył i zachlapania. W praktyce opis produktowy wskazuje dodatkowo odporność potwierdzoną certyfikatami IP67, IP69 i IP69K, co oznacza przydatność w środowiskach z intensywnym myciem i zapyleniem. Żółty kolor przycisku zwiększa czytelność panelu i minimalizuje ryzyko pomyłki przy podłączaniu kabli oraz podczas konserwacji. Rozwiązanie sprawdza się w maszynach, liniach produkcyjnych i szafach sterowniczych pracujących w ciężkich warunkach otoczenia, gdzie wymagana jest trwałość i jednoznaczna identyfikacja funkcji.

• IP66, NEMA 13, deklarowana odporność IP67/IP69/IP69K
• odporność na pył, wodę, uderzenia i wibracje
• czytelny kolor żółty ułatwiający szybką identyfikację
• zastosowanie w panelach przemysłowych i automatyce maszynowej
