Przycisk płaski żółty samopowrotny LED plastikowy prostokątny Harmony XB6 ZB6DW5

Głowica przycisku podświetlanego z samopowrotem do montażu panelowego

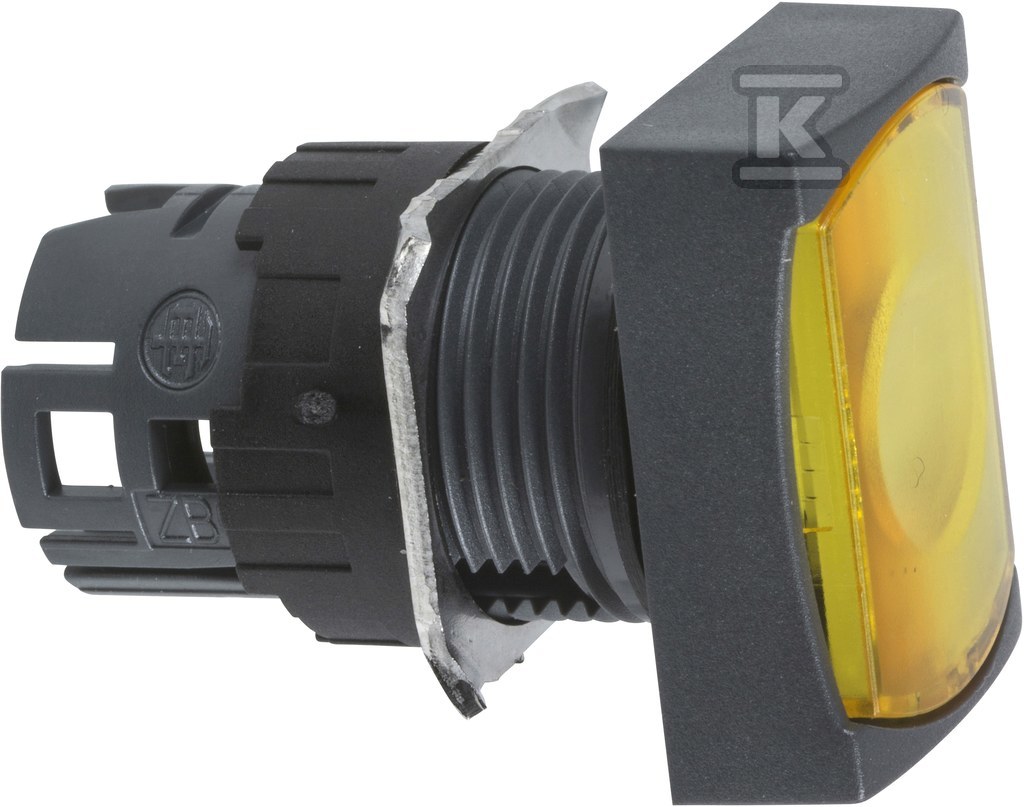

Głowica przeznaczona do budowy przycisku podświetlanego w serii Harmony XB6. Wykonana z tworzywa sztucznego z szarym pierścieniem czołowym i żółtą, płaską soczewką prostokątną. Działa w trybie samopowrotnym, bez blokady, z jedną pozycją sterowniczą. Przewidziana do podświetlenia integralnym LED w zakresie 12…24 V, bez nadruku na powierzchni.

Montaż odbywa się w standardowym otworze 16,2 mm, co pozwala na szybkie i pewne osadzenie w panelu. Konstrukcja z pierścieniem czołowym zapewnia stabilne dociśnięcie i uszczelnienie. Gabaryty ok. 70 mm x 70 mm x 30 mm oraz masa ok. 80 g ułatwiają pracę instalatora przy składaniu kompletnego urządzenia z osobno dobieranymi blokami stykowymi.

Konstrukcja, materiał i montaż

Obudowa z tworzywa sztucznego i szary pierścień czołowy tworzą odporną na codzienne użytkowanie powierzchnię. Soczewka prostokątna w kolorze żółtym ma płaski profil, co ogranicza gromadzenie zabrudzeń i ułatwia czyszczenie. Brak pokrywy ochronnej i brak nadruku dają czyste pole do indywidualnego oznakowania na etapie montażu.

Głowica jest elementem modułowym. Do kompletnego przycisku dobiera się osobno bloki stykowe z wolnym uwalnianiem i szybkozłączami Faston/lutowanymi. Montaż panelowy w otworze 16 mm zapewnia kompatybilność z całą rodziną XB6/ZB6. Temperatura pracy od -40 °C do +70 °C pozwala na zastosowanie w pomieszczeniach technicznych, na zewnątrz pod osłoną oraz w szafach sterowniczych.

Ochrona, podświetlenie i warunki pracy

Czoło urządzenia ma klasę szczelności IP65, czyli ochronę przed pyłem i strugami wody. To praktyczna bariera w środowiskach z kurzem, wilgocią i myciem powierzchni. Stopień ochrony NEMA określony jest jako Inne w danych ETIM, co w praktyce oznacza zastosowanie typowe dla komponentów panelowych serii XB6.

Możliwość podświetlenia jest wbudowana. Integralny LED współpracuje z napięciem 12…24 V, co upraszcza okablowanie w instalacjach niskonapięciowych. Samopowrót zapewnia natychmiastowy powrót przycisku do pozycji wyjściowej po zwolnieniu, bez konieczności ręcznego resetowania. Brak funkcji zatrzaskowej ogranicza ryzyko przypadkowego pozostawienia przycisku w pozycji załączenia.

Zastosowanie i kompatybilność systemowa

Głowica sprawdza się w maszynach, panelach operatorskich, rozdzielnicach i sterowaniu lokalnym, gdzie potrzebny jest wyraźny sygnał wizualny w kolorze żółtym. Prostokątny kształt soczewki dobrze komponuje się z nowoczesnymi frontami sterowniczymi, a żółty kolor jest powszechnie kojarzony z sygnalizacją ostrzegawczą lub potwierdzeniem działania.

Komponent jest częścią systemu modułowego Harmony XB6. Dzięki temu można go łączyć z różnymi blokami stykowymi i akcesoriami serii, budując przycisk o wymaganej liczbie styków i charakterystyce łączeniowej.
