Przycisk podwójny zielony/czerwony, LED 120V Harmony XB4 XB4BW73731G5

Podwójny przycisk sterowniczy z podświetleniem LED do paneli przemysłowych

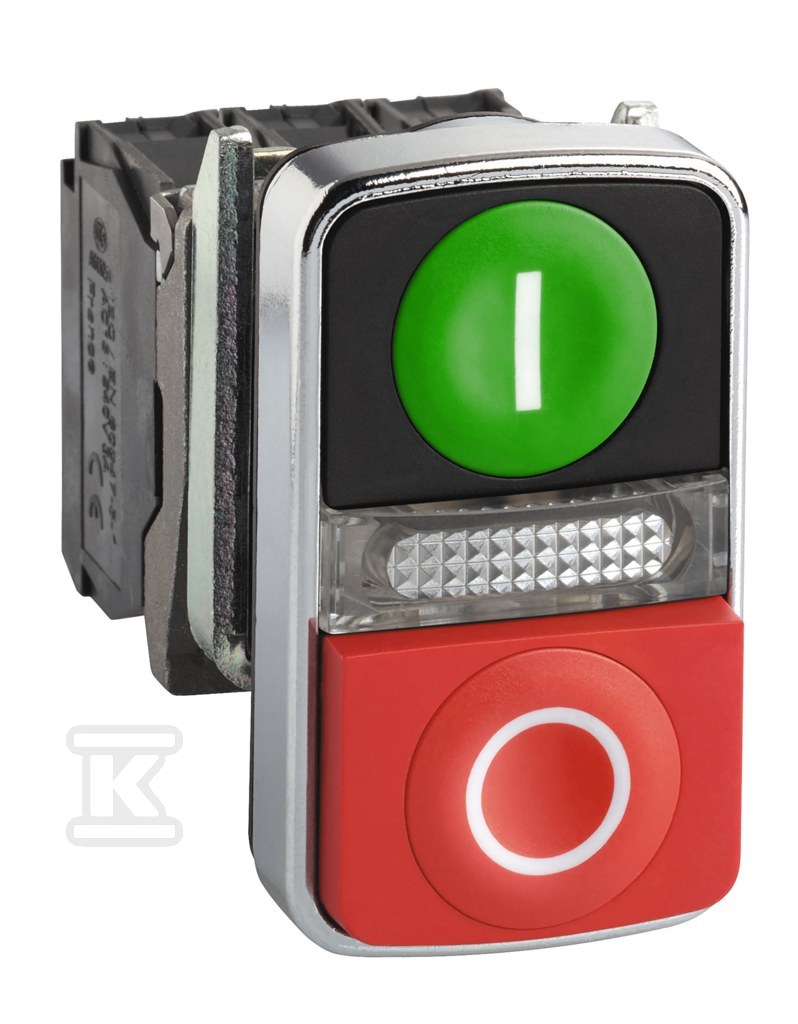

Dwupozycyjny operator z wyraźnie zaznaczonymi polami czerwonym i zielonym zapewnia szybką identyfikację funkcji z odległości. Soczewka prostokątna jest przezroczysta, co pozwala na równomierne rozproszenie światła z wbudowanego modułu LED zasilanego 120 V. Mechanizm z samopowrotem gwarantuje powrót do pozycji wyjściowej po puszczeniu, a wysoki profil przycisku ułatwia obsługę w rękawicach. W jednym wycięciu panelu uzyskuje się kompletny interfejs dwóch przycisków, co ogranicza liczbę otworów i upraszcza okablowanie.

Montaż i konstrukcja modułowa

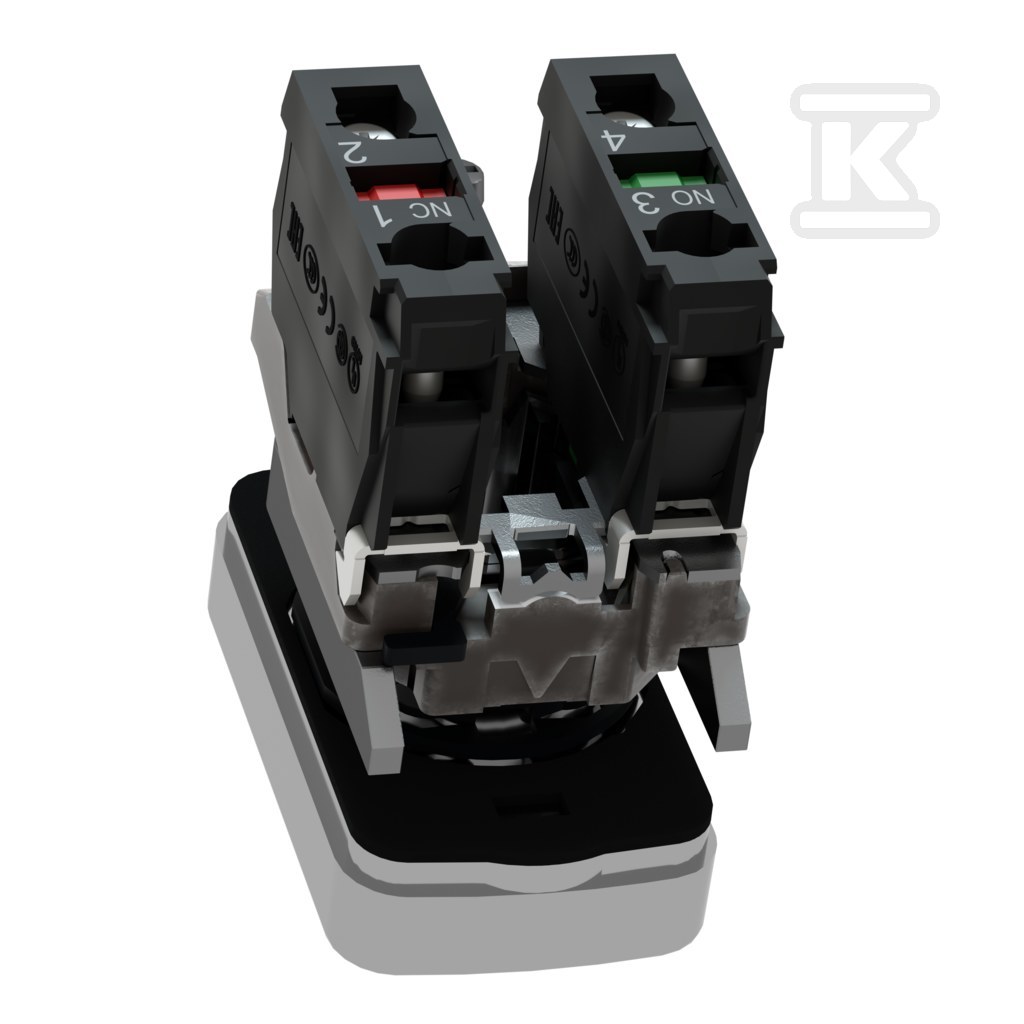

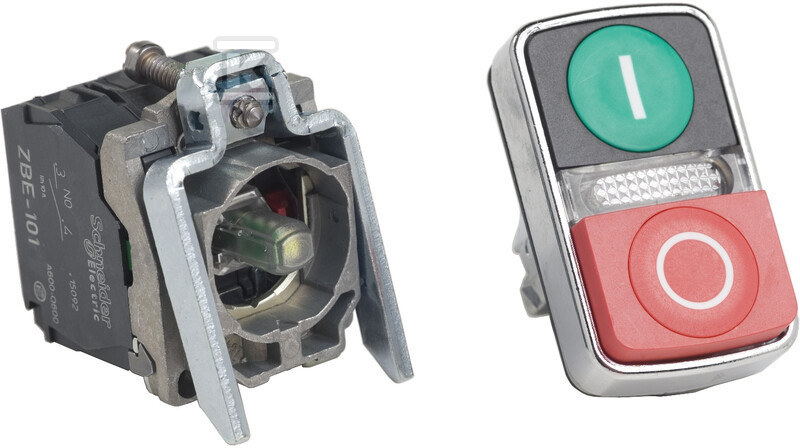

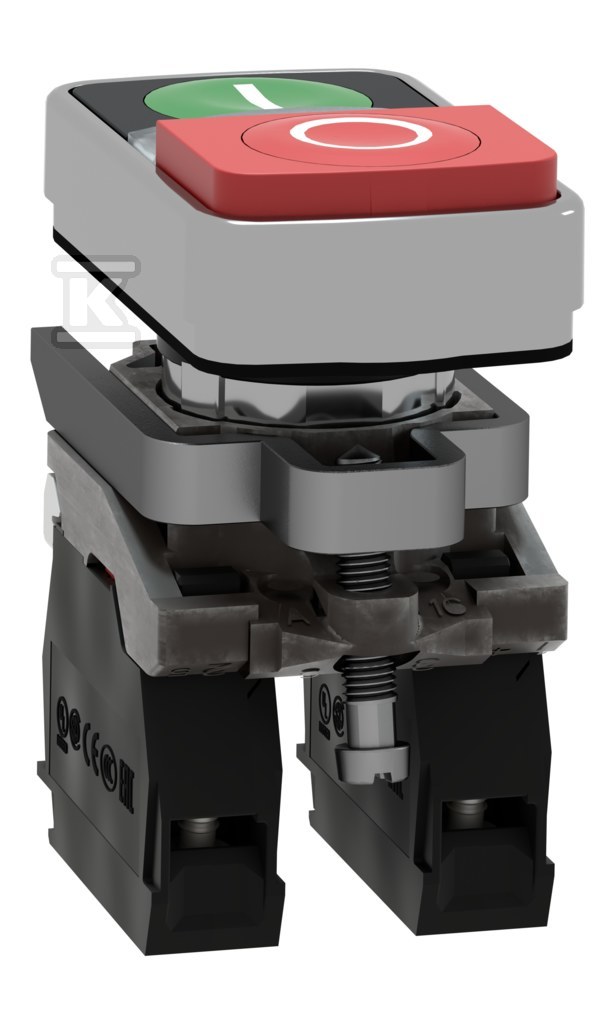

Operator przeznaczony jest do montażu w otworze 22,5 mm i współpracuje z serią Harmony XB4. Pierścień czołowy wykonany jest z metalu w wykończeniu chrom, z wyraźnie zaznaczonym kołnierzem montażowym. Połączenie elektryczne realizowane jest poprzez zaciski śrubowe, a układ styków obejmuje jeden styk zwierny i jeden rozwierny bez styków przełącznych. Modułowa budowa pozwala na szybkie dopasowanie bloków styków NO/NC o niskiej rezystancji oraz uniwersalnych modułów LED, co skraca czas instalacji i ułatwia serwis. Mechanizm zatrzaskowy zapewnia stabilne mocowanie w panelu, a wysoka wytrzymałość mechaniczna sprawdza się przy częstej obsłudze.

Odporność środowiskowa i bezpieczeństwo pracy

Obudowa zapewnia stopień ochrony IP66 oraz klasę NEMA 4X, a w praktyce seria deklaruje również odporność na warunki odpowiadające IP67, IP69 i IP69K. Dzięki temu przycisk zachowuje szczelność przy zapyleniu, zachlapaniu wodą i myciu pod wysokim ciśnieniem. Konstrukcja jest odporna na wibracje i udary mechaniczne, co przekłada się na stabilną pracę w maszynach przemysłowych i automatyce. Metalowy pierścień czołowy zwiększa odporność na uszkodzenia mechaniczne, a transparentna soczewka nie ogranicza widoczności sygnału nawet w zapylonych pomieszczeniach.

Sygnalizacja i czytelność panelu

Możliwość podświetlenia z zasilaniem 120 V pozwala na wykorzystanie przycisku jako elementu sygnalizacji stanu maszyny. Kolory czerwono-zielony są standardowo kojarzone z funkcjami stop/start, co minimalizuje ryzyko błędnej obsługi. Dwie pozycje sterownicze w jednym elemencie upraszczają projektowanie panelu i redukują liczbę potrzebnych otworów. Personalizacja poprzez symbole i tabliczki opisowe jest wspierana przez system modułowy, a uniwersalne moduły LED ułatwiają utrzymanie zapasów i wymianę bez konieczności zmiany całego operatora.
