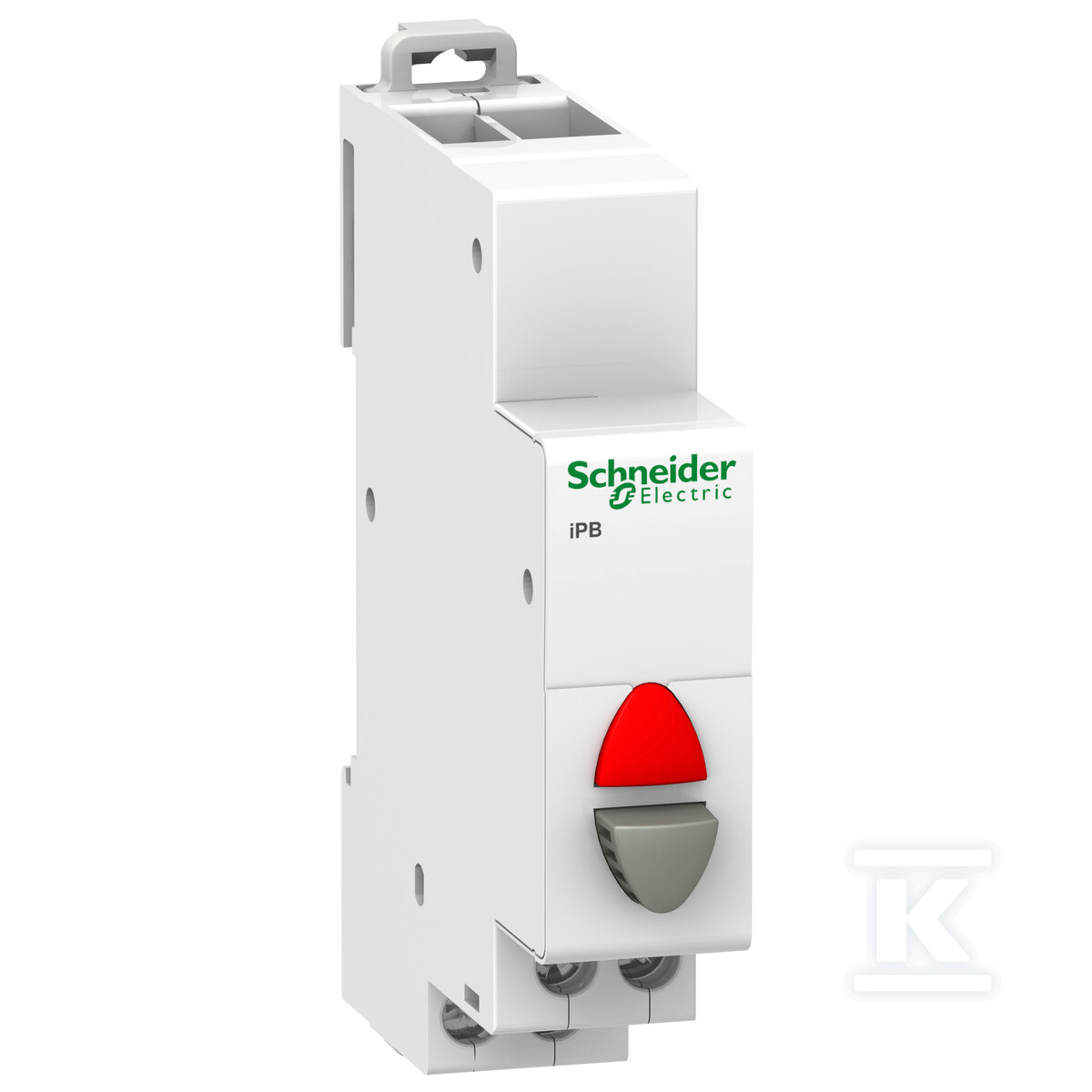

Przycisk pojedynczy z lampką (z samopowrotem) iPB-20-01-I 20A 1NC 110-230 VAC A9E18037

Funkcjonalny przycisk sygnalizacyjny do obwodów sterowania

Ten element z serii Acti9 iPB to kompaktowe rozwiązanie do montażu w rozdzielnicach, łączące w sobie funkcję przełączania obwodów oraz wizualnej sygnalizacji stanu. Urządzenie posiada jeden styk rozwierny (1NC), który pozwala na bezpieczne sterowanie obwodami o prądzie znamionowym do 20 A przy napięciu do 250 V AC. Kluczową cechą jest tutaj zastosowanie mechanizmu z samopowrotem – po naciśnięciu przycisk wraca do pozycji wyjściowej, co czyni go idealnym wyborem jako przycisk start/stop lub sygnałowy, a nie jako przełącznik trwałego stanu.

Wbudowana lampka sygnalizacyjna, zasilana w szerokim zakresie napięć od 110 do 230 V AC, wykorzystuje nowoczesną diodę LED o niskim zużyciu energii (maksymalnie 0,3 W). Czerwony klosz zapewnia wysoką widoczność sygnału nawet w słabym oświetleniu, co ułatwia szybkie zlokalizowanie stanu urządzenia przez operatora. Szary kolor samego przycisku zapewnia neutralny wygląd, pasujący do większości szaf sterowniczych i rozdzielnic przemysłowych. Stopień ochrony IP20 chroni przed przypadkowym kontaktem z częściami pod napięciem, ale należy pamiętać, że nie jest to urządzenie przeznaczone do montażu w strefach mokrych bez dodatkowej osłony.

Zastosowanie i montaż w systemach elektrycznych

Urządzenie zostało zaprojektowane z myślą o łatwym i szybkim montażu na szynie DIN. Szerokość wynosząca 1 moduł pozwala na oszczędne wykorzystanie przestrzeni w rozdzielni. Głębokość wbudowania wynosi około 50-66 mm (w zależności od uwzględnienia tylnych zacisków), co wymaga odpowiedniej głębokości obudowy szafy sterowniczej.

Dla instalatorów istotne jest zachowanie się styków podczas pracy:

• Styk rozwierny (NC): W stanie spoczynku obwód jest zamknięty; naciśnięcie przycisku go otwiera.
• Samopowrót: Mechanizm sprężynowy automatycznie resetuje stan styku po puszczeniu przycisku.
• Sygnalizacja: Lampka świeci niezależnie od stanu styku przełączającego (zazwyczaj podłączona równolegle do źródła napięcia), co pozwala na ciągły monitoring obecności napięcia w obwodzie sterowania.

Kluczowe dane elektryczne dla szybkiego dobrania urządzenia obejmują prąd przełączania na poziomie 20 A oraz napięcie znamionowe 250 V AC. Lampka pracuje w zakresie napięć od 110 do 230 V AC i zużywa maksymalnie 0,3 W mocy przy użyciu źródła światła LED. Konfiguracja styków to jeden kontakt rozwierny (1 NC), a kolor sygnalizacji to czerwień.

Korzyści wynikające z konstrukcji i parametrów

Wybór tego modelu przynosi konkretne korzyści zarówno podczas instalacji, jak i w trakcie eksploatacji systemu. Niski pobór mocy przez diodę LED oznacza mniejsze obciążenie transformatorów sterujących czy zasilaczy awaryjnych – to istotne przy budowie dużych systemów automatyki, gdzie każdy wat ma znaczenie dla bilansu energetycznego. Zastosowanie diody LED zamiast tradycyjnych żarówek eliminuje ryzyko nagrzewania się klosza i wydłuża żywotność elementu sygnalizacyjnego bez konieczności jego wymiany przez lata pracy.

Mechanizm z samopowrotem eliminuje ryzyko pozostawienia urządzenia w stanie "wciśniętym", co mogłoby prowadzić do niekontrolowanego działania maszyn lub procesów technologicznych. Jest to standardowe rozwiązanie dla przycisków awaryjnych resetujących lub sygnałowych "pilotowych". Dodatkowo, precyzyjne dopasowanie kolorystyczne (szary przycisk + czerwony klosz) ułatwia identyfikację funkcji urządzenia zgodnie z normami bezpieczeństwa – czerwone światło często sygnalizuje stan alarmowy lub obecność napięcia, a szary kolor korpusu nie rozprasza uwagi operatora. Urządzenie spełnia wymagania stawiane aparaturze modułowej Schneider Electric pod względem niezawodności i zgodności z normami bezpieczeństwa elektrycznego.
