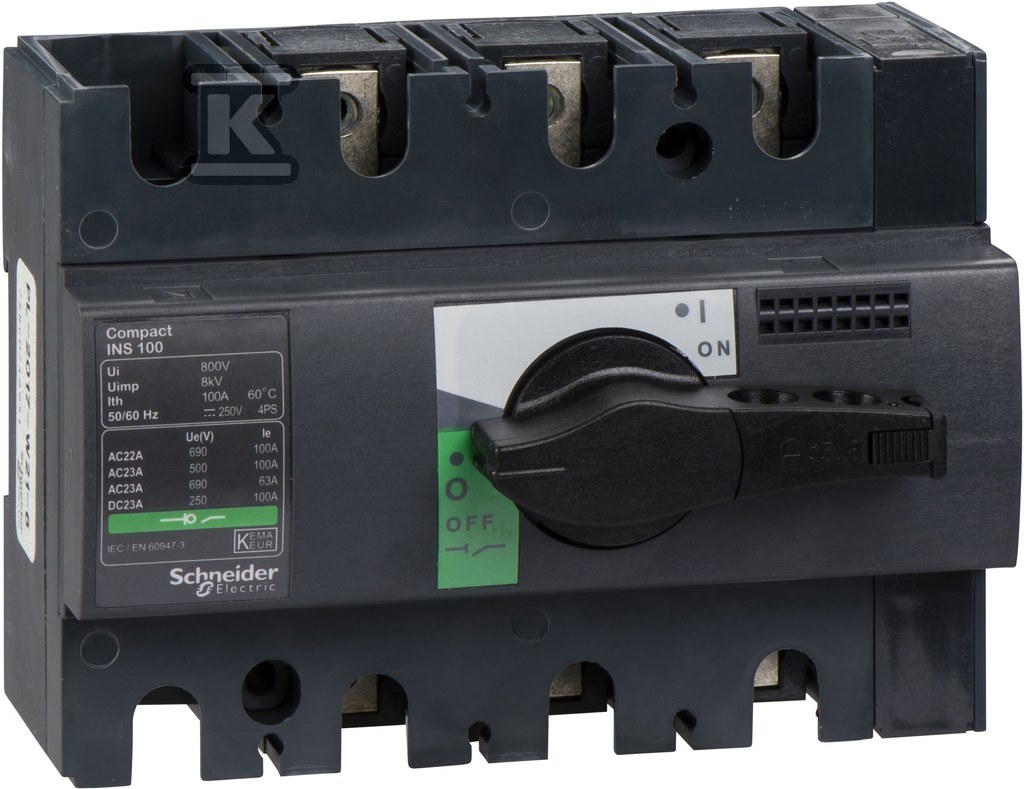

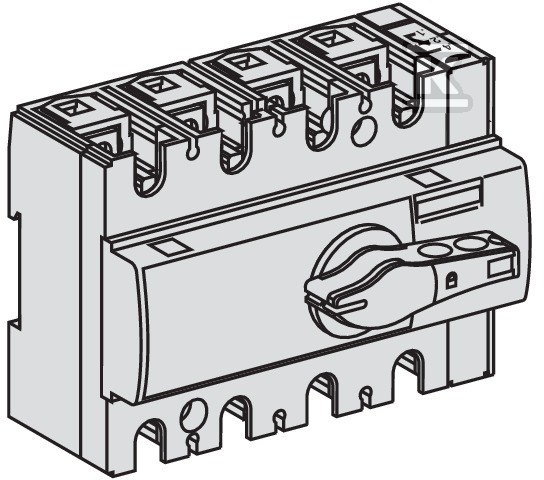

Rozłącznik INS100 100A 3P 28908

Uniwersalny rozłącznik izolacyjny do wymagających zastosowań

Ten trójbiegunowy rozłącznik INS100 o prądzie znamionowym 100A to solidne i niezawodne rozwiązanie do izolacji obwodów elektrycznych. Sprawdzi się zarówno w instalacjach przemysłowych, jak i budynkach użyteczności publicznej, zapewniając bezpieczeństwo i efektywność pracy. Konstrukcja urządzenia pozwala na jego montaż na płycie, w tablicach rozdzielczych, a także czołowo, co daje dużą elastyczność podczas instalacji.

Funkcjonalność i zastosowanie

Rozłącznik INS100 został zaprojektowany jako rozłącznik główny oraz remontowy. Jego budowa umożliwia skuteczne odizolowanie obwodu od zasilania podczas prac konserwacyjnych lub naprawczych. Długa rączka obrotowa zapewnia wygodną i pewną obsługę, a mechanizm ryglujący gwarantuje utrzymanie pozycji rozłączonej. Znamionowy prąd ciągły na poziomie 100A (AC-21 i AC-23) oraz znamionowa moc pracy 45kW (AC-23, 400V) pozwalają na zastosowanie go w obwodach zasilających urządzenia o znacznym poborze mocy. Wytrzymałość na prąd zwarciowy do 65kA (Iq) zapewnia ochronę przed skutkami awarii.

Cechy konstrukcyjne i montaż

Urządzenie charakteryzuje się kompaktowymi wymiarami – 90mm szerokości, 85mm wysokości i 62.5mm głębokości – co ułatwia jego integrację z istniejącymi instalacjami. Podłączenie styków głównych odbywa się za pomocą połączeń śrubowych, co zapewnia stabilne i bezpieczne połączenie przewodów. Stopień ochrony IP40 gwarantuje ochronę przed dotknięciem i wnikaniem ciał stałych do wnętrza urządzenia. Dostępne są opcje montażu na płycie, w tablicach rozdzielczych (4-otworowych) oraz czołowego centralnie, co zwiększa uniwersalność zastosowania. Wykonany z wysokiej jakości materiałów, zapewnia długotrwałą i bezawaryjną pracę.
