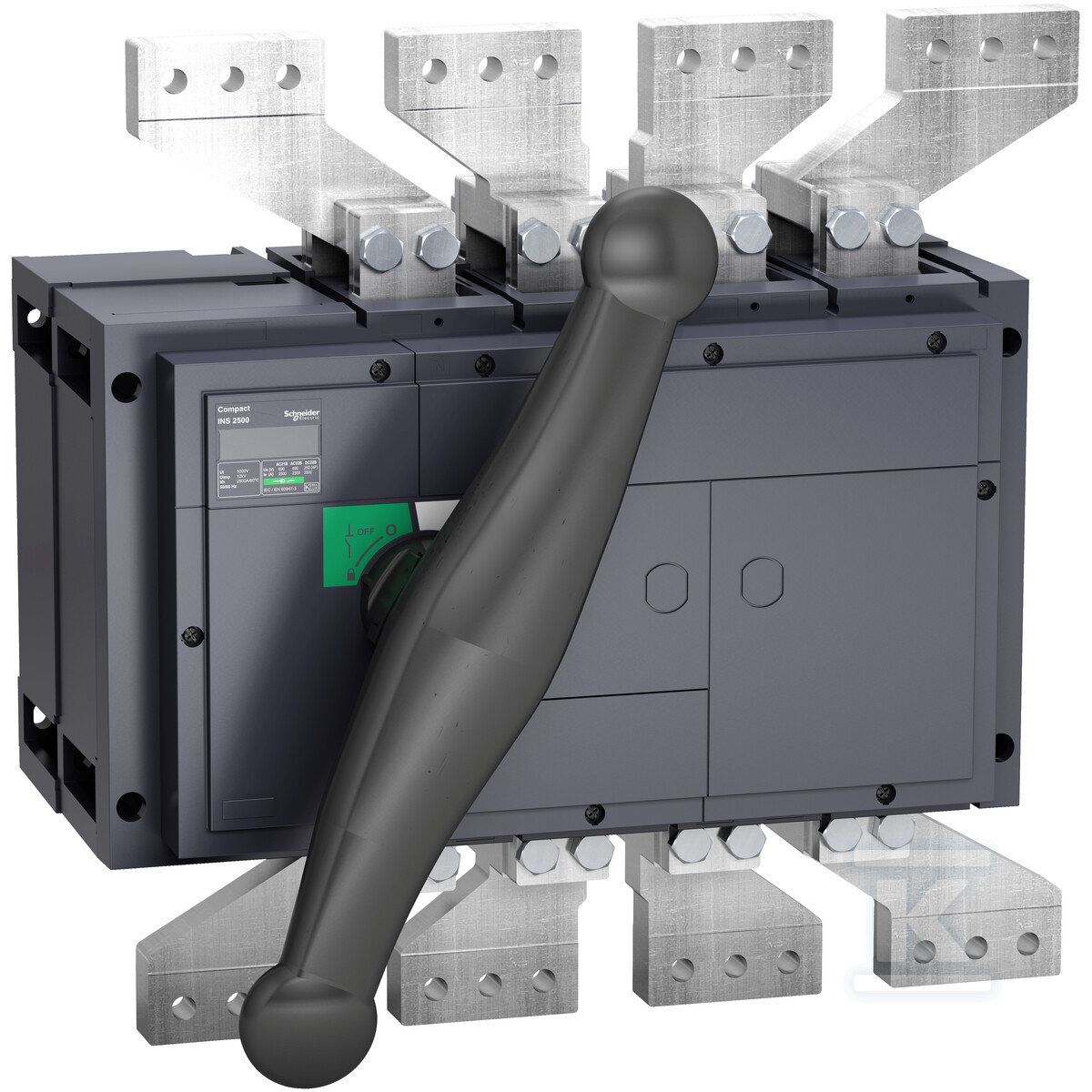

Rozłącznik INS2500 2500A 4P 31341

Rozłącznik izolacyjny do wymagających aplikacji

Rozłącznik Compact INS INV, model INS2500, to solidne i niezawodne urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych o dużym prądzie. Czterobiegunowa konstrukcja i prąd znamionowy 2500A czynią go idealnym rozwiązaniem zarówno dla instalatorów, jak i użytkowników końcowych, gdzie wymagana jest wysoka pewność działania i bezpieczeństwo.

Ten rozłącznik wyróżnia się uniwersalnością montażu – można go łatwo zainstalować na płycie, w tablicy rozdzielczej (4-otworowej), czołowo lub pośrednio. Dzięki temu sprawdza się w różnorodnych konfiguracjach instalacji elektrycznych. Wykonany z wysokiej jakości materiałów, zapewnia długotrwałą i bezawaryjną pracę.

Funkcjonalność i zastosowanie

Urządzenie przeznaczone jest przede wszystkim do pełnienia funkcji rozłącznika głównego oraz remontowego. Zapewnia skuteczną izolację obwodu, umożliwiając bezpieczne przeprowadzanie prac konserwacyjnych lub naprawczych. Długa rączka obrotowa ułatwia obsługę, a mechanizm ryglujący zwiększa bezpieczeństwo użytkowania – zapobiega przypadkowemu włączeniu obwodu podczas prac serwisowych. Podłączenie śrubowe styków głównych gwarantuje stabilne i pewne połączenie przewodów.

Rozłącznik INS2500 charakteryzuje się wysoką odpornością na warunki środowiskowe (stopień ochrony IP40 po stronie czołowej) oraz wytrzymałością na prądy zwarciowe (znamionowy wytrzymywany prąd krótkotrwały Icw wynosi 50 kA). Możliwość montażu w tablicach rozdzielczych pozwala na integrację z istniejącą infrastrukturą elektryczną. Dodatkowo posiada 4 styki pomocnicze przełączalne, co zwiększa jego funkcjonalność w bardziej złożonych systemach sterowania.

Kluczowe cechy i parametry

• Prąd znamionowy ciągły (Iu): 2500 A – zapewnia bezpieczną pracę nawet przy dużym obciążeniu.
• Znamionowe napięcie pracy: 690 V – kompatybilny z większością sieci elektroenergetycznych.
• Znamionowy warunkowy prąd zwarciowy (Iq): 100 kA – wysoka odporność na skutki zwarć.
• Wymiary: 462.5 mm (szerokość) x 440 mm (wysokość) x 227.5 mm (głębokość) – kompaktowe rozmiary ułatwiają montaż w ograniczonej przestrzeni.
• Budowa: Urządzenie mocowane na stałe - gwarancja stabilności i niezawodności połączenia.
• Rodzaj elementu wykonawczego: Długa rączka obrotowa - wygodna obsługa i precyzyjne sterowanie.
• Z mechanizmem ryglującym: Tak - dodatkowe zabezpieczenie przed przypadkowym włączeniem obwodu podczas prac serwisowych.
