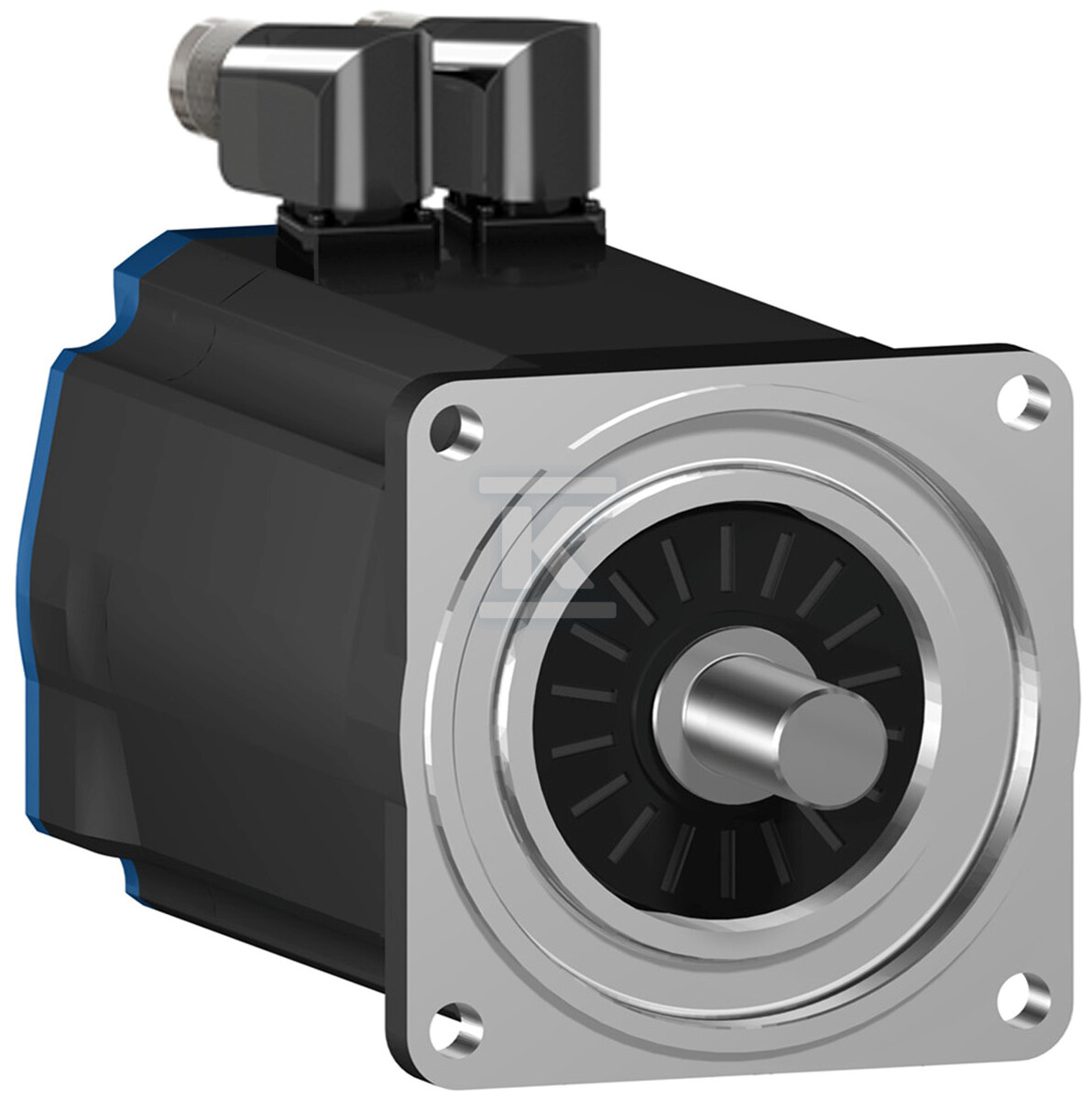

Serwosilnik AC BSH, 2.7 N.m, 3000 obr/min, wał wpustowy, z hamulcem trzymającym, IP65 BSH1001P32F2A

Precyzyjna para silnik-napęd dla wymagających aplikacji przemysłowych

Serwosilnik BSH1001P32F2A to trójfazowy silnik synchroniczny zaprojektowany do współpracy z przemiennikami serii Lexium - zarówno Lexium 05 (LXM05), jak i Lexium 15 (LXM15) oraz Lexium 32 (LXM32). Konstrukcja oparta na 8 biegunach przy napięciu roboczym 480 V AC i częstotliwości 50/60 Hz zapewnia stabilną pracę w trybie ciągłym.

Moment znamionowy silnika zależy od konkretnej konfiguracji pary silnik-napęd - przy sterowniku LXM05AD22N4 w konfiguracji trójfazowej na napięciu od 380 do 480 V osiąga on 3.4 Nm, natomiast przy LXM15LD10N4 na niższym napięciu jednofazowym wynosi 2.7 Nm. Moment szczytowy może sięgać nawet 9.6 Nm, co pozwala na obsługę gwałtownych zmian obciążenia bez utraty pozycji.

Prędkość nominalna przy standardowej konfiguracji to 3000 obr/min, lecz maksymalna mechaniczna prędkość silnika sięga 6000 obr/min - ta wartość graniczna osiągana jest np. przy połączeniu z napędem LXM15LD17N4 na napięciu 480 V. Zakres mocy wyjściowej mieści się między 500 W a 1500 W - wartość ta rośnie wraz z wyższym napięciem zasilania i wydajniejszym sterownikiem.

Obudowa i ochrona przed warunkami zewnętrznymi

Stopień ochrony IP65 oznacza pełną szczelność przed pyłem oraz ochronę przed strumieniem wody z dowolnego kierunku. To istotne w aplikacjach narażonych na kurz przemysłowy czy chlapanie - np. przy liniach pakujących czy transporterach w halach produkcyjnych.

Wał wykonano jako wpustowy (na klucz), co zapewnia pewne połączenie z elementami napędzanymi - kołami pasowymi, sprzęgłami czy przekładniami.

Hamulec trzymający i bezpieczeństwo funkcjonalne

Wbudowany hamulec trzymający utrzymuje pozycję wału po wyłączeniu zasilania - rozwiązanie niezbędne wszędzie tam, gdzie obciążenie grawitacyjne mogłoby wprawić mechanizm w niepożądany ruch (osie pionowe, podnośniki).

Seria Lexium oferuje również opcjonalny moduł eSM rozszerzający funkcje bezpieczeństwa o SS1, SS2, SOS i SLS zgodnie z normą IEC/EN61800-5-2 - przydatne w aplikacjach z rygorystycznymi wymaganiami dotyczącymi bezpieczeństwa funkcjonalnego.

Typowe zastosowania i kompatybilność

Silniki serii BSH sprawdzają się w precyzyjnych aplikacjach przemysłowych:

Branża	Przykładowe maszyny
Pakowanie	Owijarki, dozowniki, etykieciarki
Transport materiałów	Przenośniki taśmowe i rolkowe
Przemysł tekstylny	Maszyny tkackie i wykończeniowe
Poligrafia	Plotery, maszyny drukarskie

Szeroka gama dostępnych sterowników Lexium pozwala dobrać moc napędu do konkretnej maszyny - od kompaktowych LXM05 (500-900 W) po wydajniejsze LXM15/LXM32 sięgające 1100-1500 W. Oprogramowanie SoMove umożliwia konfigurację parametrów przez PC lub Bluetooth.

Masa silnika to około 4.95 kg, co przy tych parametrach mocy stanowi rozsądny kompromis między wydajnością a gabarytami - mieści się w typowym zakresie dla serwomotorów tej klasy wielkościowej.

Produkt jest częścią ekosystemu automatyki przemysłowej Schneider Electric - jednego z wiodących dostawców rozwiązań sterowania ruchem na rynku profesjonalnym.
