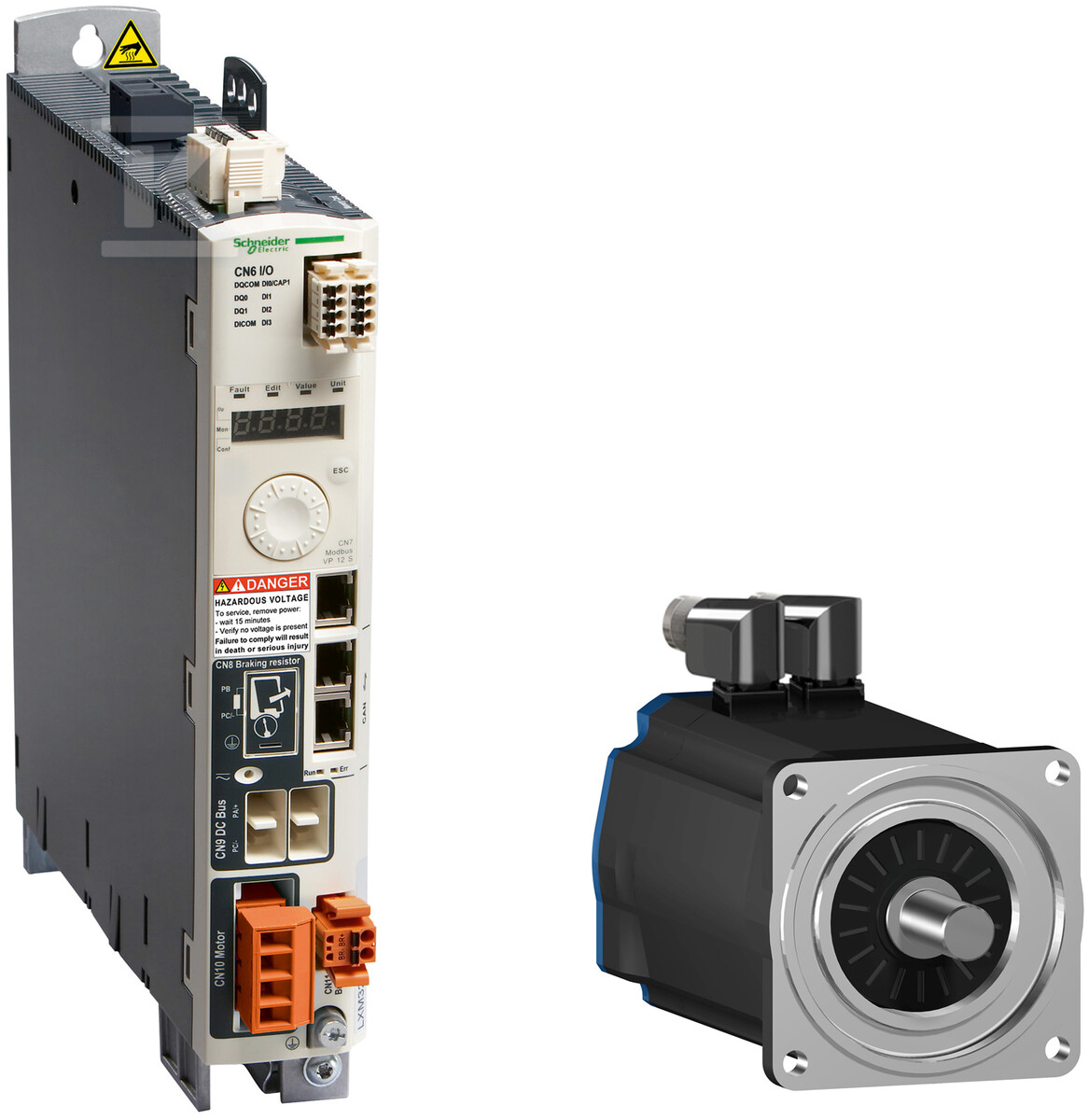

Serwosilnik AC BSH, 5.5 N.m, 4000 obr/min, wał wpustowy, z hamulcem trzymającym, IP65 BSH1002T31F2A

Serwosilnik synchroniczny AC z hamulcem trzymającym i obudową IP65

Serwosilnik z serii BSH o średnicy 100 mm przeznaczony jest do napędów wymagających precyzyjnego pozycjonowania i utrzymania pozycji po wyłączeniu zasilania. Wersja z wałem wpustowym na klucz i enkoderem Sincos single turn zapewnia powtarzalną informację o położeniu, a wbudowany hamulec trzymający blokuje wał w stanie bez zasilania. Stopień ochrony IP65 pozwala na pracę w środowisku z pyłem i zachlapaniami, co jest istotne w maszynach przemysłowych i automatyce.

Budowa mechaniczna i parametry elektryczne

Silnik to trójfazowy synchroniczny AC zasilany napięciem znamionowym 480 V przy częstotliwości 50 ... 60 Hz. Znamionowa prędkość obrotowa wynosi 4000 1/min przy mocy znamionowej 1,5 kW. Znamionowy moment obrotowy podany w danych ETIM to 3,7 Nm, a w oznaczeniu produktu deklarowany jest moment 5,5 N.m. Liczba biegunów to 8, liczba faz 3. Wał wykonany jest jako wał wpustowy, rodzaj mocowania wału to na klucz.

Urządzenie nie współpracuje z przemiennikiem częstotliwości, nie posiada czujnika temperatury PTC ani RTD, nie ma ochrony antykondensacyjnej i nie jest przeznaczone do pracy w strefach przeciwwybuchowych. Przeciążalność nie jest deklarowana, krotność prądu rozruchowego i krotność momentu rozruchowego wynoszą 0 w danych katalogowych.

Warunki pracy i montaż

Zakres temperatur pracy to 0 ... 20 °C. Brak deklaracji współpracy z falownikiem oznacza, że silnik jest przeznaczony do pracy w dedykowanym układzie sterowania. Stopień ochrony IP65 zapewnia szczelność obudowy na pył i strumienie wody z każdej strony, co ułatwia montaż w obudowach maszyn bez dodatkowych osłon.

Zastosowanie i informacje logistyczne

Enkoder Sincos single turn wspiera pętle zamknięte sterowania położeniem.

W danych środowiskowych producent podaje całkowitą ślad węglowy cyklu życia 1871 oraz potwierdza opakowanie z kartonu recyklingowego.
