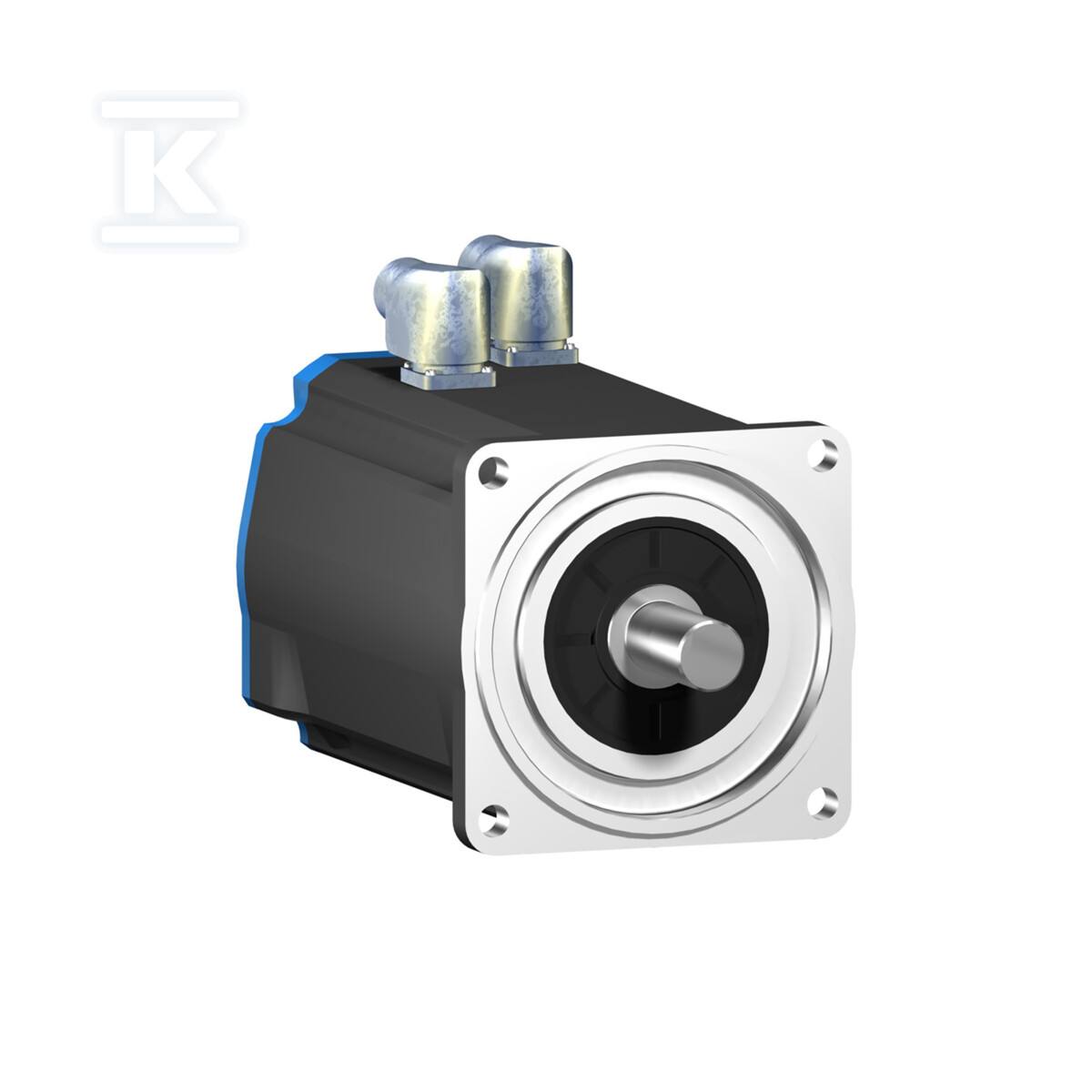

Serwosilnik AC BSH, 27.8 N.m, 3000 obr/min, wał wpustowy, z hamulcem trzymającym, IP50 BSH1403T12F2P

Precyzyjny serwosilnik AC z hamulcem trzymającym do napędów Lexium 32

Serwosilnik AC serii BSH przeznaczony jest do aplikacji wymagających stabilnego momentu i szybkiej reakcji. Jednostka o momencie 27,8 N.m i prędkości 3000 obr/min z wałem wpustowym i wbudowanym hamulcem trzymającym zapewnia pozycjonowanie z utrzymaniem pozycji po wyłączeniu zasilania. Stopień ochrony IP50 ogranicza dostęp pyłu, a konstrukcja 140 mm pozwala na montaż w kompaktowych obudowach napędowych. Rozwiązanie pochodzi z rodziny Lexium 32 i jest opisywane w materiałach katalogowych jako silnik z enkoderem Sincos multi turn.

Konstrukcja i parametry mechaniczne

Silnik to trójfazowy synchroniczny AC o napięciu znamionowym 480 V i zasilaniu 3-fazowym w zakresie częstotliwości 50 ... 60 Hz. Znamionowa prędkość obrotowa przy częstotliwości znamionowej to 3000 1/min, a moc znamionowa przy tej częstotliwości wynosi 4,1 kW. Liczba biegunów to 10. Wał wykonany jest jako wał wpustowy, w danych ETIM określony jako mocowanie na klucz, co ułatwia przeniesienie momentu na przekładnię lub mechanizm roboczy. Wbudowany hamulec trzymający zabezpiecza pozycję w stanie bez zasilania. W materiałach źródłowych podawana jest średnica / rozmiar obudowy 140 mm.

Zastosowanie i integracja

Urządzenie jest pozycjonowane jako serwosilnik AC BSH z rodziny Lexium 32. W opisach katalogowych wskazywany jest enkoder Sincos multi turn, co wspiera precyzyjne odczyty położenia w aplikacjach pozycjonujących. Zgodnie z parametrami ETIM silnik nie jest przeznaczony do współpracy z przemiennikiem częstotliwości. Nie posiada cechy przeciwwybuchowości. Brak ochrony antykondensacyjnej oraz brak czujników temperatury PTC i RTD oznacza, że monitoring termiczny musi być realizowany na poziomie sterownika lub instalacji.

Warunki pracy i zabezpieczenia

Stopień ochrony IP50 zapewnia podstawową ochronę przed wnikaniem pyłu, bez ochrony przed wodą. Zakres temperatur pracy deklarowany w ETIM to 0 ... 20 °C. Silnik nie ma ochrony antykondensacyjnej. Brak czujnika temperatury PTC i rezystancyjnego czujnika RTD. Parametry takie jak przeciążalność, krotność prądu rozruchowego i krotność momentu rozruchowego są w danych ETIM oznaczone jako nie / 0, co wskazuje na brak deklaracji tych wartości w tym zestawie danych.
