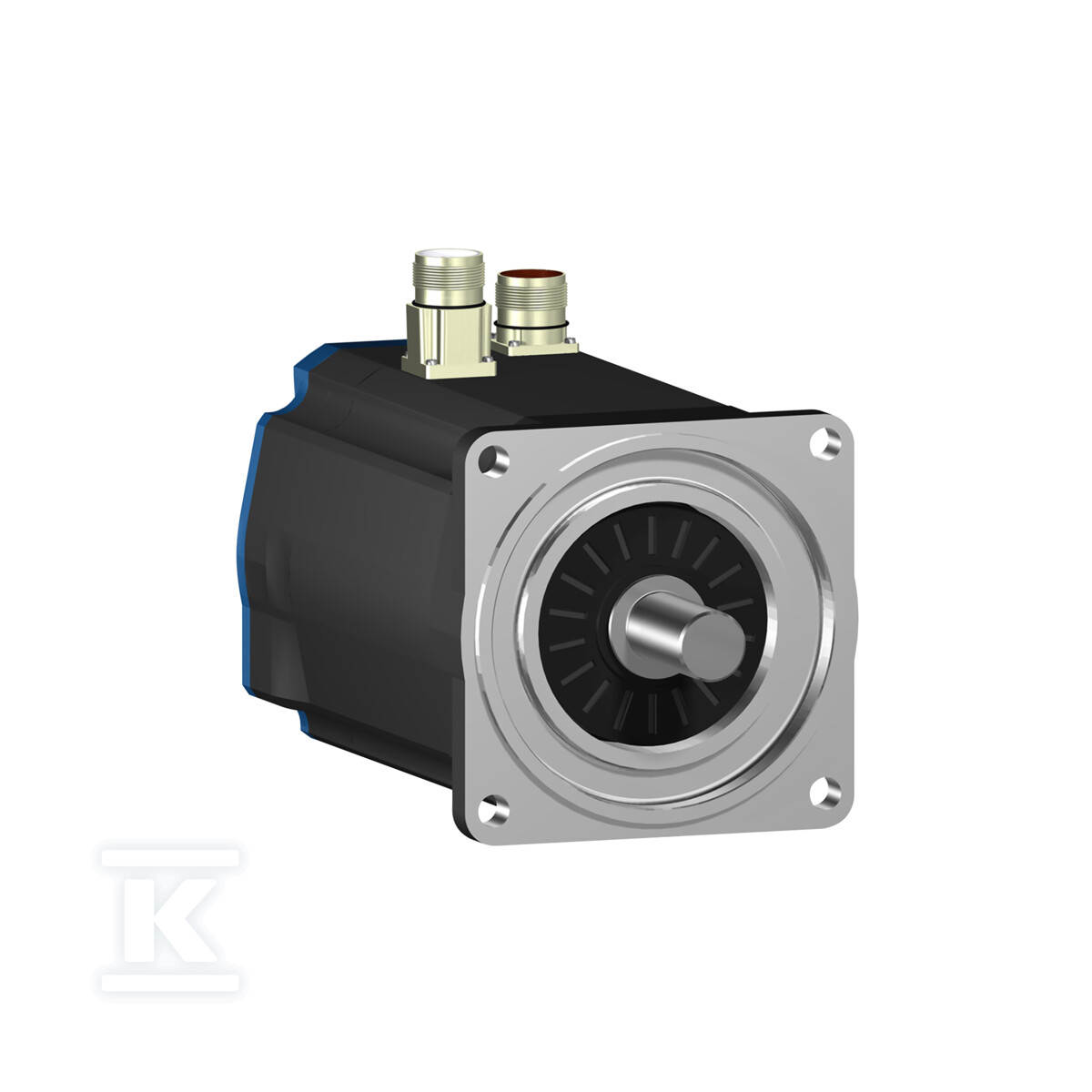

Serwosilnik AC BSH, 27.8 N.m, 3000 obr/min, wał wpustowy, z hamulcem trzymającym, IP65 BSH1403T31F1P

Serwosilnik synchroniczny BSH z hamulcem trzymającym i obudową IP65

Serwosilnik AC z rodziny Lexium 32 przeznaczony jest do napędów wymagających precyzyjnej kontroli położenia, prędkości i momentu. Trójfazowa konstrukcja synchroniczna z wałem wpustowym i fabrycznie zintegrowanym hamulcem trzymającym zapewnia pewne zatrzymanie osi w pozycji po zaniku zasilania. Stopień ochrony IP65 pozwala na pracę w środowisku z pyłem i zachlapaniami, a kompaktowa obudowa 140 mm ułatwia zabudowę.

Konstrukcja mechaniczna i wyposażenie

Silnik ma wał na klucz, co umożliwia pewne połączenie z przekładnią lub kołem pasowym bez dodatkowych adapterów. Wersja z prostym wyjściem przewodów i złączami M40 + M23 jest typowa dla serii BSH i upraszcza okablowanie w szafie sterowniczej. Odczyt położenia realizowany jest enkoderem Sincos single turn, co wspiera precyzyjne pozycjonowanie w układach z serwosterownikiem Lexium 32. Obudowa jest przystosowana do pracy w temperaturze 0 ... 20 °C, bez ochrony antykondensacyjnej i bez wbudowanych czujników temperatury PTC lub RTD.

Dane elektryczne i warunki pracy

Napęd zasilany jest napięciem znamionowym 480 V AC, w układzie trójfazowym, przy częstotliwości znamionowej 50 ... 60 Hz. Moc znamionowa przy częstotliwości znamionowej wynosi 4,1 kW, a prędkość znamionowa 3000 1/min. W oznaczeniu katalogowym podawany jest moment 27,8 N·m przy 3000 obr/min, natomiast dane ETIM wskazują moment znamionowy 12,9 Nm. Liczba biegunów to 10. Silnik nie jest przystosowany do współpracy z przemiennikiem częstotliwości i nie deklaruje przeciwwybuchowości. Nie występuje przeciążalność w rozumieniu parametru ETIM, a krotność prądu rozruchowego i krotność momentu rozruchowego nie są określone w dostarczonych danych.

Zastosowanie i montaż

Dzięki hamulcowi trzymającemu i szczelnej obudowie IP65 silnik sprawdza się w aplikacjach, w których wymagane jest pewne utrzymanie pozycji po zatrzymaniu. Brak współpracy z przemiennikiem częstotliwości oznacza, że napęd jest przeznaczony do pracy z dedykowanym serwosterownikiem Lexium 32, co zapewnia spójność komunikacji i parametrów sterowania.
