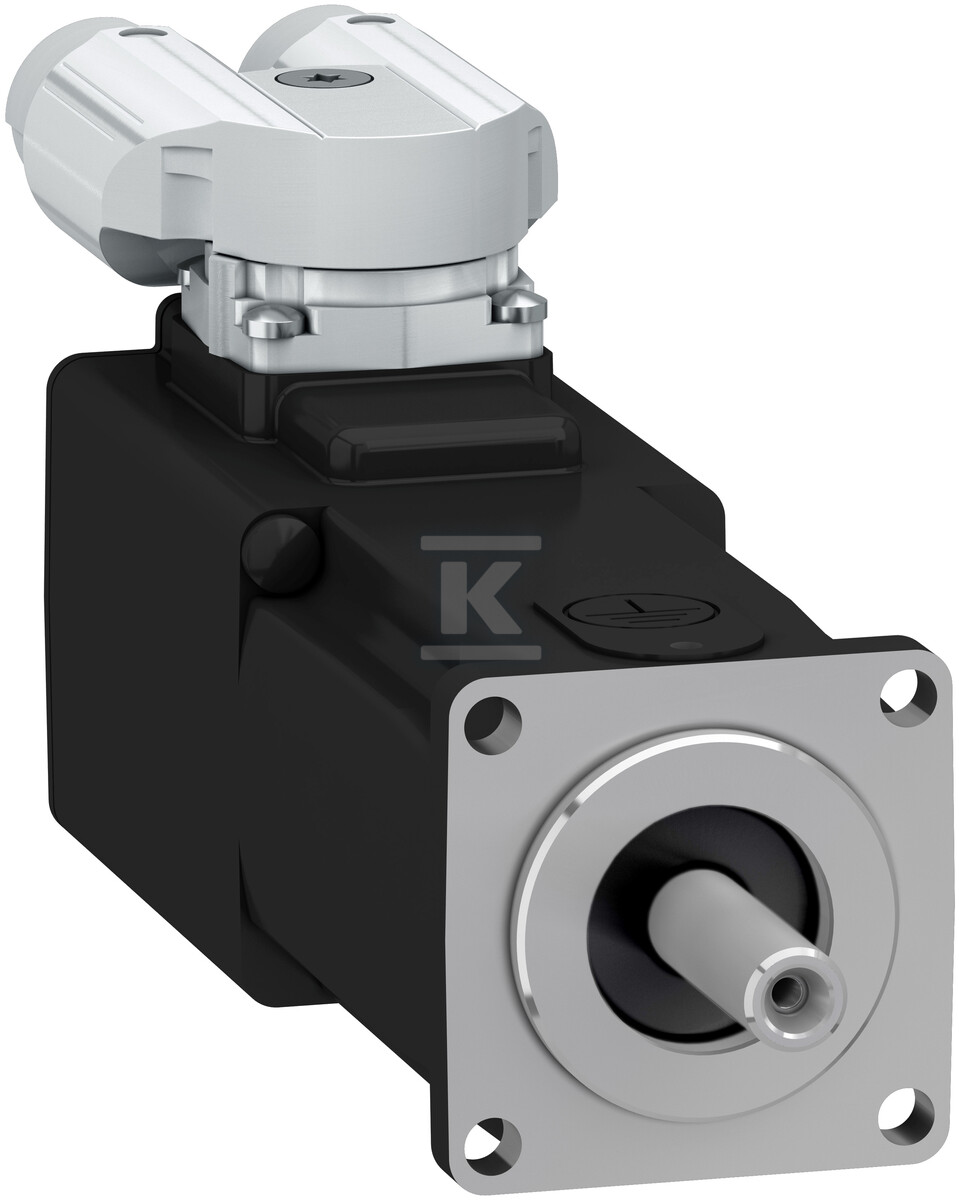

Serwosilnik AC BSH, 0.21N.m, 9000 obr/min, gładki wał, z hamulcem trzymającym, IP50 BSH0401P06F2A

Serwosilnik AC BSH o niskiej bezwładności do precyzyjnych napędów Lexium 32

Serwosilnik AC z serii BSH o średnicy kołnierza 40 mm łączy niski moment bezwładności z możliwością pracy do 9000 obr/min w nominalnym punkcie pracy i do 10000 obr/min mechanicznie. Wersja z gładkim wałem, hamulcem trzymającym i złączami kątowymi obrotowymi przeznaczona jest do współpracy z falownikami Lexium 32. Stopień ochrony IP50 i chłodzenie konwekcyjne naturalne pozwalają na montaż w osłoniętych szafach sterowniczych i maszynach, gdzie wymagana jest precyzyjna regulacja położenia i prędkości.

Budowa i parametry mechaniczne

Silnik ma kołnierz zgodny z normą międzynarodową o średnicy 40 mm i długość zabudowy 99,4 mm. Wał gładki o średnicy 8 mm i długości 25 mm bez drugiego końca wału ułatwia szybkie połączenie z przekładnią lub mechanizmem roboczym. Masa netto 0,6 kg i bezwładność wirnika 0,04 kg.cm2 sprzyjają dynamicznej odpowiedzi przy rozruchach i hamowaniach.

Hamulec trzymający zapewnia moment utrzymania 0,4 N.m przy poborze mocy 5,8 W, co pozwala na bezpieczne zatrzymanie osi w pozycji bez zasilania napędu. Maksymalna siła osiowa wynosi 0,2 x Fr. Centrowanie realizowane jest na średnicy 30 mm z głębokością 2,5 mm, a mocowanie do podstawy odbywa się przez 4 otwory o średnicy 4,5 mm w rozstawie 46 mm. Błąd kątowy wynosi 0,08 °, a typ chłodzenia to konwekcja naturalna.

Dane elektryczne i sterowanie

Układ jest silnikiem trójfazowym synchronicznym AC zasilanym napięciem do 400 V przy częstotliwości 50 ... 60 Hz. W połączeniu z falownikiem Lexium 32 zapewnia ciągły moment 0,21 N.m i moment nominalny 0,176 N.m przy prędkości nominalnej 9000 obr/min. Moment szczytowy sięga 0,8 N.m, a moc wyjściowa nominalna to 166 W przy pracy ciągłej do 220 W.

Prąd ciągły wynosi 1,12 A, prąd maksymalny Irms 4,7 A przy częstotliwości przełączania 8 kHz. Stator charakteryzuje się rezystancją 17,2 Ohm w 20 °C, indukcyjnością 7,3 mH i stałą czasową elektryczną 0,85 ms w 20 °C. Stała momentu to 0,19 N.m/A w 120 °C, a stała siły elektromotorycznej 13,6 V/ktr/min w 20 °C. Liczba biegunów silnika to 5,0.

Zwrot realizowany jest przez enkoder SinCos Hiperface monotour z rozdzielczością 32768 punktów na obrót. Złącza elektryczne w wykonaniu kątowym obrotowym upraszczają okablowanie w ciasnych przestrzeniach maszynowych.

Zastosowanie i warunki pracy

Niska bezwładność i wysoka prędkość mechaniczna do 10000 obr/min pozwalają na realizację ruchów o krótkim czasie narastania momentu. Temperatura pracy uzwojenia miedziowego do 120 °C i magnesów do 100 °C określają granice termiczne w warunkach ciągłej pracy.

Stopień ochrony IP50 zapewnia zabezpieczenie przed ciałami stałymi, a brak ochrony antykondensacyjnej wskazuje na montaż w środowisku suchym.

Ślad węglowy całkowitego cyklu życia wynosi 198 kg eq CO2. Opakowanie jednostkowe PCE zawiera 1 sztukę i wykonane jest z tektury. Wymiary opakowania to 10,8 cm wysokości, 24,8 cm szerokości i 17,0 cm długości przy masie 840 g. Gwarancja producenta to 18 miesięcy.
