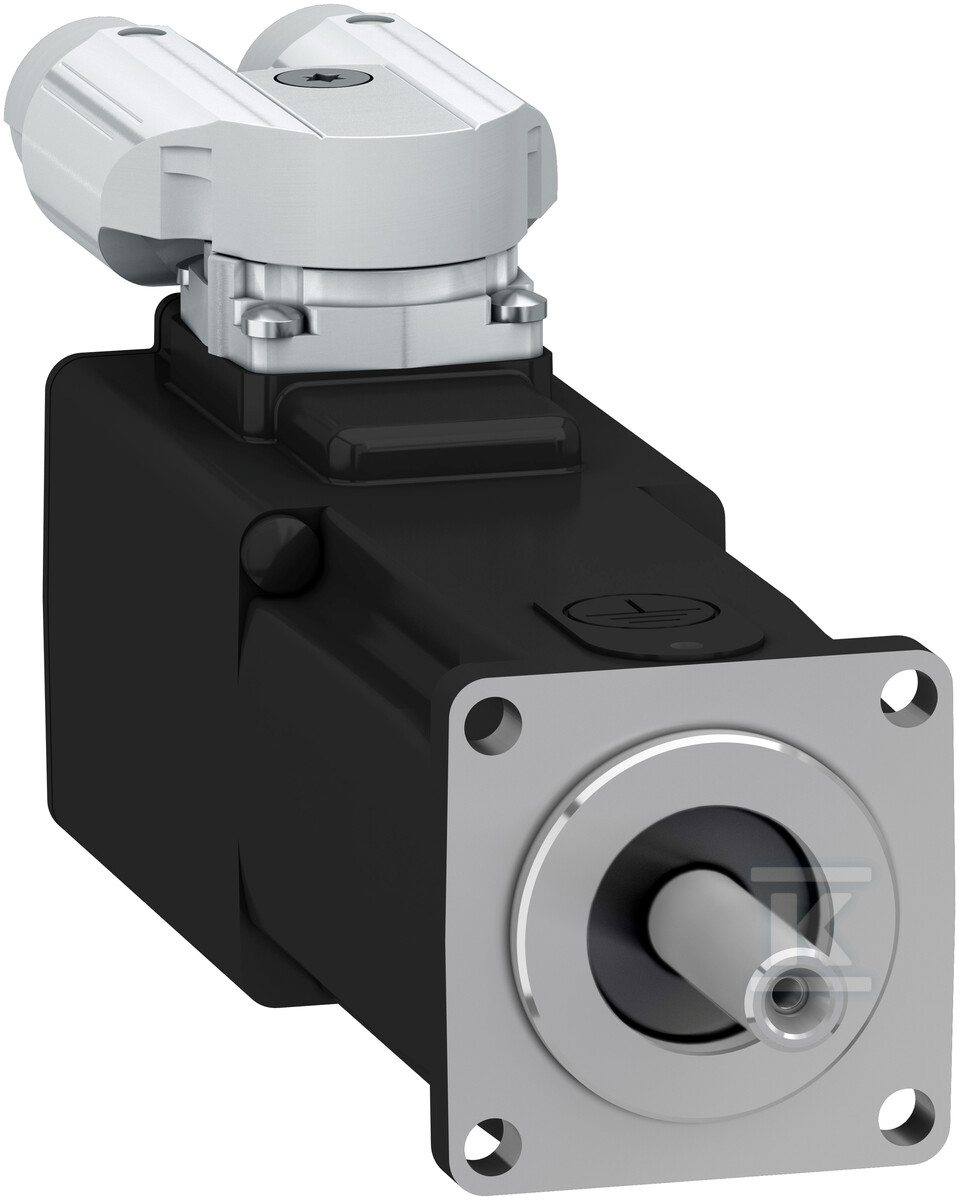

Serwosilnik AC BSH, 0.38N.m, 9000 obr/min, gładki wał, z hamulcem trzymającym, IP50 BSH0402P06F2A

Serwosilnik synchroniczny z hamulcem do precyzyjnych napędów Lexium 32

Serwosilnik AC z rodziny BSH o średnicy kołnierza 40 mm łączy wysokie prędkości obrotowe z momentem trzymającym i precyzyjnym układem zwrotnym SinCos Hiperface. Gładki wał, kompaktowa obudowa i hamulec postojowy sprawiają, że urządzenie sprawdza się w aplikacjach wymagających dokładnego pozycjonowania i bezpiecznego utrzymania pozycji bez zasilania, a kompatybilność z serią Lexium 32 ułatwia integrację z istniejącymi napędami Schneider Electric.

Budowa mechaniczna i montaż

Silnik ma kołnierz 40 mm zgodny z normą międzynarodową, z centrowaniem 30 mm i głębokością 2,5 mm oraz czterema otworami montażowymi o średnicy 4,5 mm. Całkowita długość wynosi 119,4 mm, a masa netto to 0,8 kg. Wał jest gładki, bez gwintu, o średnicy 8 mm i długości 25 mm, bez drugiego końca wału. Chłodzenie odbywa się przez naturalną konwekcję, a złącza elektryczne to obrotowe konektory pod kątem prostym. Wbudowany hamulec trzymający zapewnia moment 0,4 N·m przy poborze 5,8 W, co pozwala na bezpieczne utrzymanie osi pionowych i zatrzymanie ruchu po zaniku zasilania. Stopień ochrony to IP50 w wersji standardowej.

Osiągi elektryczne i układ sterowania

To silnik trójfazowy synchroniczny AC zasilany napięciem znamionowym 400 V w zakresie częstotliwości 50 … 60 Hz. Przy współpracy z falownikiem Lexium 32 osiąga prędkość znamionową 9 000 obr/min, a mechanicznie maksymalnie 10 000 obr/min. Moment znamionowy to 0,292 N·m, a ciągły moment zatrzymania 0,38 N·m, przy szczycie 1,37 N·m. Prąd ciągły wynosi 1,5 A, prąd maksymalny Irms 6 A, a maksymalna moc ciągła 398 W, przy typowej mocy wyjściowej ok. 289 W dla 400 V trójfazowo.

Układ zwrotny to enkoder SinCos Hiperface monoturn o rozdzielczości 32 768 punktów na obrót i błędzie kątowym 0,08°. Stała momentu wynosi 0,26 N·m/A przy 120 °C, a stała siły elektromotorycznej 18 V/ktr/min przy 20 °C. Rezystancja uzwojenia stojana to 11,6 ? przy 20 °C, indukcyjność 6,4 mH, a stała czasowa elektryczna stojana 1,1 ms przy 20 °C. Bezwładność wirnika to 0,0588 kg·cm2, a częstotliwość przełączania 8 kHz.

Zastosowanie i kompatybilność

Silnik jest dedykowany do napędów Lexium 32, gdzie potrzebna jest szybka odpowiedź i powtarzalne pozycjonowanie. Hamulec trzymający zwiększa bezpieczeństwo pracy w osiach pionowych i przy zatrzymaniach awaryjnych, a gładki wał ułatwia montaż kół pasowych, sprzęgieł i przekładni. Naturalna konwekcja i kompaktowe wymiary pozwalają na montaż w ograniczonej przestrzeni bez dodatkowego systemu chłodzenia.
