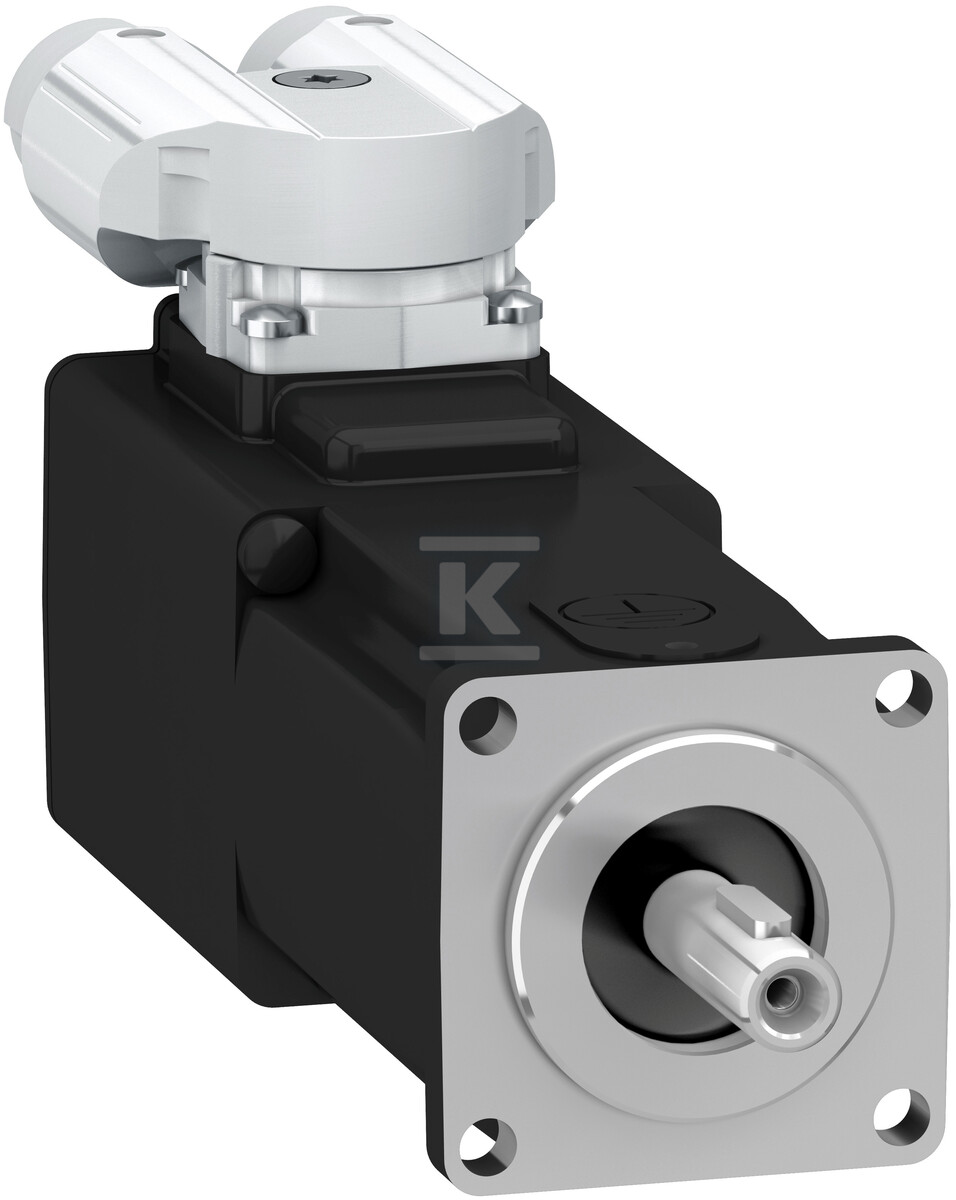

Serwosilnik AC BSH, 0.38N.m, 9000 obr/min, wał wpustowy, z hamulcem trzymającym, IP50 BSH0402P16F2A

Serwosilnik AC BSH z hamulcem trzymającym do precyzyjnych napędów

Serwosilnik AC BSH z rodziny Lexium 32 to trójfazowy silnik synchroniczny przeznaczony do aplikacji wymagających dokładnego pozycjonowania i stabilnego utrzymania momentu. Jednostka o momencie 0,38 N·m i prędkości 9000 obr/min. Napięcie znamionowe 400 V przy zasilaniu 3-fazowym AC i zakresie częstotliwości 50 ... 60 Hz pozwala na bezpośrednie zastosowanie w standardowych instalacjach przemysłowych.

Budowa mechaniczna i parametry napędowe

Silnik wykonany jest w obudowie 40 mm z wałem wpustowym z kilem, co ułatwia montaż sprzęgieł i przekładni bez dodatkowych adapterów. Wbudowany hamulec trzymający zapewnia utrzymanie pozycji w stanie bez zasilania, co jest istotne w pionowych osiach i przy pracach z obciążeniem grawitacyjnym. Konstrukcja synchroniczna z 10 biegunami wspiera płynną regulację prędkości i momentu w całym zakresie pracy. Enkoder 16 Sincos single turn umożliwia precyzyjną informację zwrotną o położeniu wału, co przekłada się na stabilność sterowania w układach.

• wał wpustowy z kilem ułatwiający szybki montaż mechaniczny
• hamulec trzymający w standardzie dla bezpiecznego zatrzymania osi
• silnik trójfazowy synchroniczny AC o napięciu znamionowym 400 V
• praca w zakresie częstotliwości 50 ... 60 Hz

Zastosowanie i integracja w automatyce

Dzięki kompaktowej budowie 40 mm silnik mieści się w ograniczonych przestrzeniach szaf i obudów maszyn. Współpraca z serią Lexium 32 zapewnia spójność komunikacji i parametrów sterowania, a obecność enkodera Sincos pozwala na zamkniętą pętlę położenia bez dodatkowych czujników zewnętrznych.

Warunki pracy i ochrona

Stopień ochrony IP50 ogranicza dostęp pyłu do wnętrza silnika, co jest wystarczające w środowiskach czystych hal produkcyjnych i szaf sterowniczych. Zakres temperatur pracy deklarowany w danych ETIM to 0 ... 20 °C, co należy uwzględnić przy doborze chłodzenia i lokalizacji napędu. Silnik nie posiada ochrony antykondensacyjnej, czujnika temperatury PTC ani rezystancyjnego czujnika RTD, a także nie jest przystosowany do pracy z przemiennikiem częstotliwości w trybie standardowym. Brak cechy przeciwwybuchowości oznacza przeznaczenie do stref standardowych.

Zgodność i dokumentacja

Produkt pochodzi z portfolio Schneider Electric i jest oznaczony numerem BSH0402P16F2A. W materiałach katalogowych wskazywany jest jako serwosilnik BSH 0,38 N·m 9000 obr/min 40 mm z wałem wpustowym z hamulcem IP50. Deklaracja zgodności CE jest dostępna w dokumentacji producenta, co ułatwia instalację w instalacjach przemysłowych zgodnie z wymogami norm dla napędów elektrycznych.
