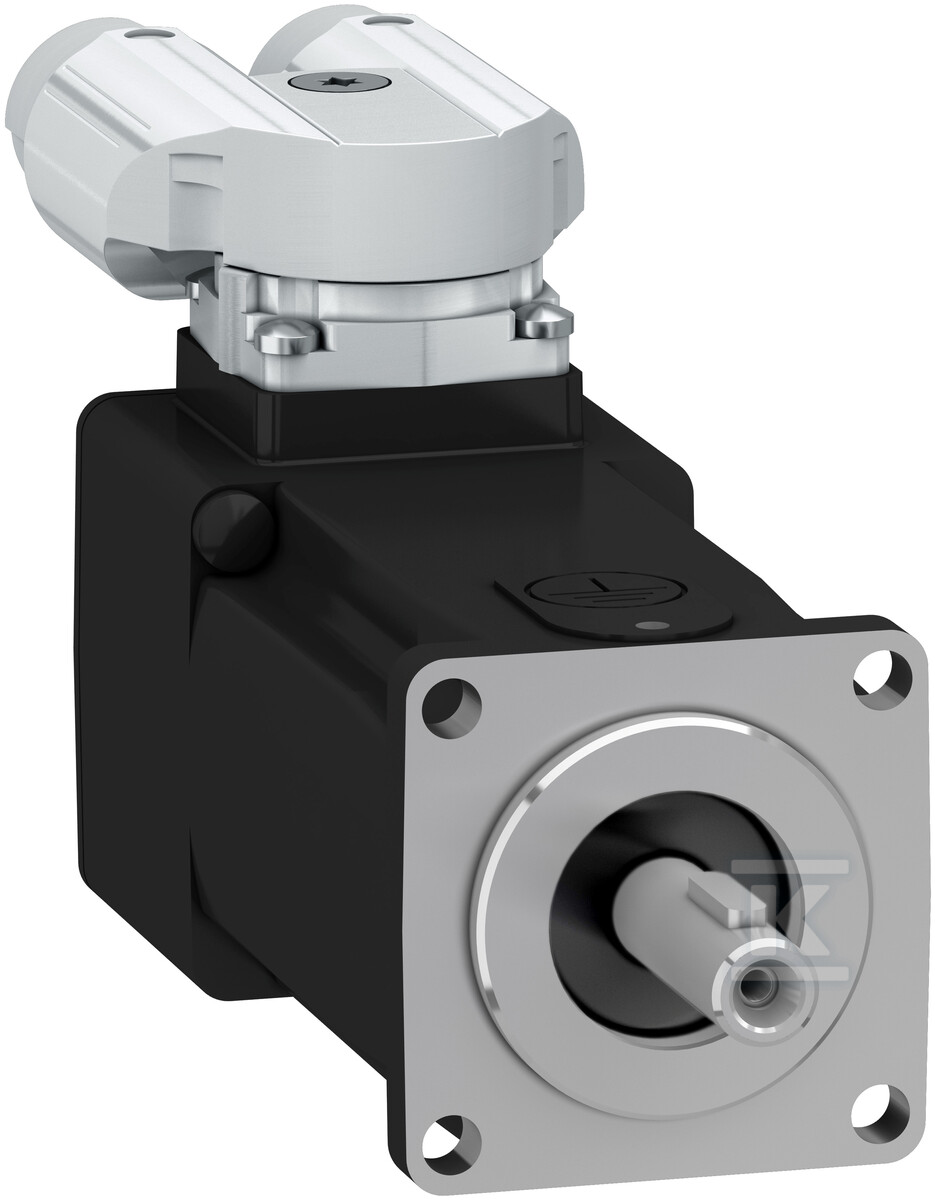

Serwosilnik AC BSH, 0.38N.m, 9000 obr/min, wał wpustowy, bez hamulca trzymającego, IP65 BSH0402P37A2A

Kompaktowy silnik synchroniczny do precyzyjnych napędów

Silnik serii BSH z rodziny Lexium 32 to trójfazowy silnik synchroniczny AC o kompaktowej budowie 40 mm, przeznaczony do aplikacji wymagających stabilnej prędkości i powtarzalnego momentu. Wał wpustowy umożliwia pewne połączenie z przekładnią lub mechanizmem wykonawczym, a brak hamulca trzymającego upraszcza konstrukcję tam, gdzie nie jest wymagane utrzymywanie pozycji bez zasilania. Stopień ochrony IP65 zapewnia szczelność przed pyłem i strugami wody, co pozwala na montaż w środowiskach przemysłowych o podwyższonym zapyleniu.

Budowa i parametry mechaniczne

Obudowa o średnicy 40 mm zapewnia niewielkie gabaryty przy zachowaniu sztywności mechanicznej. Wał wykonany jako wpustowy ułatwia szybki montaż i precyzyjne przeniesienie momentu na elementy napędu. Silnik dostarczany jest bez hamulca trzymającego, co obniża masę i upraszcza okablowanie w układach, w których pozycjonowanie realizowane jest wyłącznie siłowo. Zintegrowany enkoder 16 Sincos Multi turn dostarcza informacji o położeniu z wieloobrotową rozdzielczością, przydatną w sterowaniu pozycją i prędkością. Zakres temperatur pracy 0 ... 20 °C określa warunki, w których parametry mechaniczne i elektryczne pozostają w normie.

Dane elektryczne i sterowanie

Zasilanie trójfazowe AC 400 V przy częstotliwości 50 ... 60 Hz. Silnik synchroniczny 10-biegunowy pracuje z prędkością znamionową do 9000 obr/min i momentem 0,38 N.m. Rodzaj napięcia AC i liczba faz 3 wynikają z konstrukcji silnika synchronicznego przeznaczonego do pracy z dedykowanym sterownikiem z serii Lexium 32. W danych ETIM wskazano brak współpracy z przemiennikiem częstotliwości, brak rezystancyjnego czujnika temperatury RTD oraz brak czujnika PTC, a także brak ochrony antykondensacyjnej. Przeciążalność nie jest deklarowana.

Zastosowanie i warunki pracy

Konstrukcja IP65 sprawia, że silnik nadaje się do montażu w szafach maszynowych i na stanowiskach produkcyjnych o umiarkowanym zapyleniu. Praca w zakresie temperatur 0 ... 20 °C wymaga zapewnienia odpowiedniej wentylacji otoczenia i unikania kondensacji wilgoci na obudowie.
