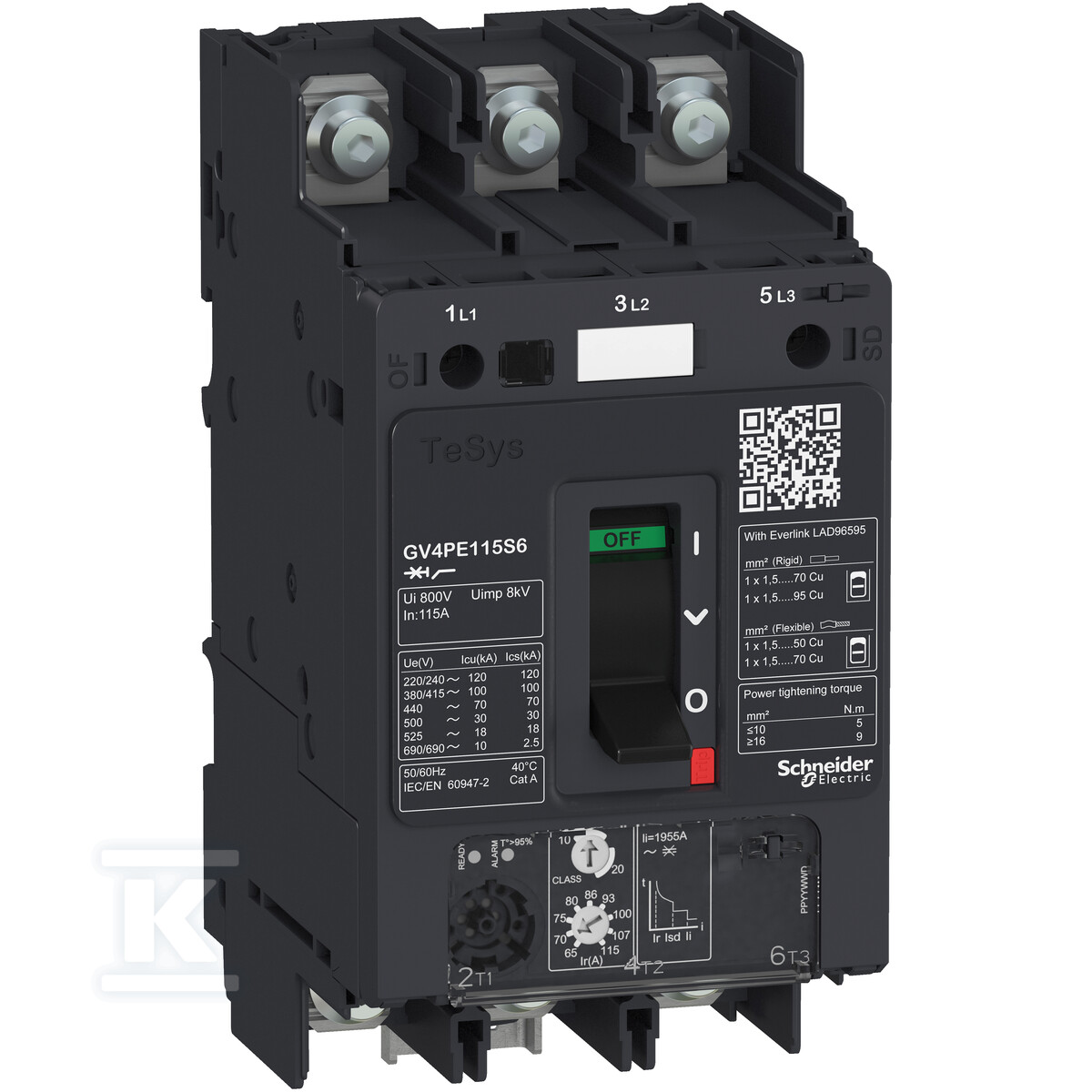

Wyłącznik silnikowy magnetotermiczny TeSys GV4, 3 polowe, 115A, Icu=50kA, dźwignia, zaciski LUG GV4PE115N6

Zabezpieczenie silnikowe 3-polowe do obciążeń do 115 A z wyłączaniem magnetotermicznym

Kompletne urządzenie w obudowie z dźwignią start-stop i zaciskami typu LUG, przeznaczone do ochrony silników trójfazowych w rozdzielnicach niskiego napięcia, dystrybucji energii i zasilania maszyn. Trzy bieguny, elektroniczny sposób wyzwalania oraz wbudowane zabezpieczenie termiczne pozwalają na precyzyjną ochronę obwodu zarówno przed przeciążeniem, jak i zwarciem. Konstrukcja z miejscami na dodatkowe bloki pomocnicze OF, SD oraz wyzwalacze podnapięciowe MN, MX ułatwia rozbudowę bez wymiany podstawowego aparatu.

Budowa i obsługa

Urządzenie ma wymiary wysokość 155 mm, szerokość 81 mm i głębokość 116 mm, co pozwala na montaż w standardowych rozdzielnicach. Stopień ochrony IP40 oraz odporność mechaniczna IK07 według IEC 62262 zapewniają stabilną pracę w pomieszczeniach technicznych. Obudowa w kolorze szarym RAL 7016 wykonana jest jako kompletny aparat, a element wykonawczy w formie dźwigni umożliwia szybkie załączanie i wyłączanie. Połączenie styków głównych realizowane jest śrubowo, z zaciskami przystosowanymi do przewodów z tulejami zaciskowymi. Brak zintegrowanego wyzwalacza podnapięciowego i styku pomocniczego, natomiast wewnętrzna przestrzeń pozwala na dokupienie akcesoriów producenta.

Ochrona silnika i parametry pracy

Znamionowy prąd ciągły Iu wynosi 115 A, a zakres nastawy wyzwalacza przeciążeniowego to 65 ... 115 A. Wyzwalacz zwarciowy jest nastawiony na 1955 A, a znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC sięga 50 kA. Napięcie pracy wynosi 690 V, a urządzenie jest czułe na zanik fazy, co chroni silnik przed pracą w niepełnym zestawie faz. Dla kategorii AC-3 moc pracy to 55 kW przy 400 V i 30 kW przy 230 V. Straty mocy wynoszą 13,8 W, a rozpraszanie na biegunie ok. 4,6 W. Elektroniczna technologia wyzwalania zapewnia powtarzalność zadziałania, a mechaniczna trwałość 40 000 cykli i elektryczna do 10 000 cykli w AC-3 przy 440 V potwierdzają długą żywotność.

Zastosowanie i zgodność

Aparat sprawdza się w ochronie obwodów zasilających silniki 37 ... 55 kW przy 400 ... 415 V, z możliwością pracy w zakresie temperatur od -25 °C do 70 °C i stopniu zanieczyszczenia 3. Odporność na wibracje +/- 1 mm w zakresie 2 ... 13,2 Hz oraz 0,7 gn w 13,2 ... 100 Hz i udary 15 gn przez 11 ms zwiększa niezawodność w instalacjach przemysłowych. Zgodność z normami EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 oraz certyfikaty CCC, EAC, ATEX, Marine i EU-RO MR pozwalają na stosowanie w różnych regionach. Produkt jest zgodny z dyrektywami RoHS/REACh w ramach programu Green Premium.
