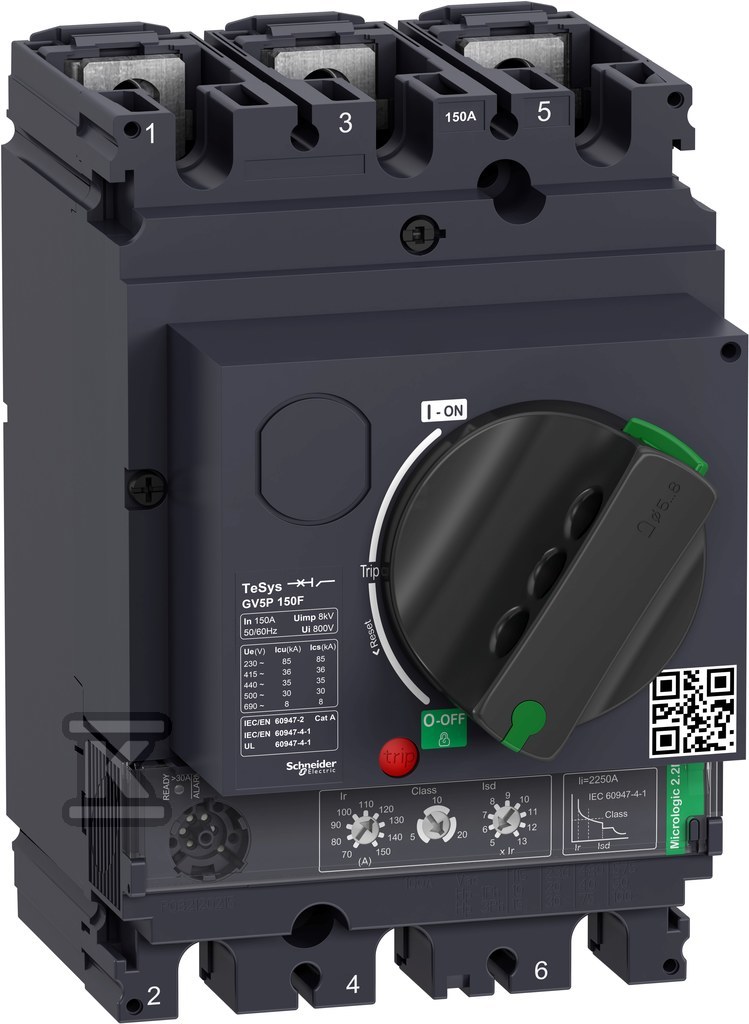

Wyłącznik silnikowy magnetotermiczny TeSys GV5, 3 polowe, 150A, Icu=36kA, dźwignia GV5P150F

Wyłącznik silnikowy TeSys GV5P150F to niezawodne urządzenie przeznaczone do ochrony silników trójfazowych o mocy do 75 kW przy napięciu 400 V. Jego solidna konstrukcja i zaawansowane funkcje zabezpieczające czynią go idealnym rozwiązaniem zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych, zapewniając bezpieczną i efektywną pracę systemów zasilania.

Cechy i zastosowanie

Ten 3-biegunowy wyłącznik łączy w sobie funkcje zabezpieczenia termicznego i magnetycznego, chroniąc silniki przed skutkami przeciążeń, zwarć oraz asymetrii faz. Regulowany zakres nastawy wyzwalacza przeciążeniowego (70-150 A) pozwala na precyzyjne dopasowanie do charakterystyki obciążenia, a wysoka zdolność wyłączania zwarciowego (Icu = 36 kA przy 400 V AC) gwarantuje szybką reakcję w sytuacjach awaryjnych. Sterowanie za pomocą dźwigni zapewnia wygodną obsługę i łatwą identyfikację stanu urządzenia.

Zalety i korzyści

• Wszechstronna ochrona: Zabezpieczenie termomagnetyczne chroni silniki przed przeciążeniami, zwarciami oraz utratą fazy.
• Regulacja: Możliwość regulacji zakresu wyzwalacza przeciążeniowego (70-150 A) pozwala na dopasowanie do konkretnych potrzeb aplikacji.
• Wysoka zdolność wyłączania: Zdolność wyłączania zwarciowego na poziomie 36 kA zapewnia szybką i skuteczną reakcję w przypadku awarii.
• Łatwa instalacja: Możliwość podłączenia za pomocą połączeń śrubowych ułatwia montaż i integrację z istniejącą infrastrukturą elektryczną.
• Trwała konstrukcja: Wykonanie z wysokiej jakości materiałów gwarantuje długotrwałą i niezawodną pracę urządzenia.
• Szeroki zakres zastosowań: Idealny do ochrony silników w różnych aplikacjach przemysłowych i komercyjnych.
• Zgodność z normami: Spełnia wymagania wielu norm (IEC, UL, CSA, CCC, EAC, Marine), co potwierdza jego bezpieczeństwo i jakość.

Konstrukcja i parametry

Wyłącznik TeSys GV5P150F charakteryzuje się kompaktową konstrukcją o wymiarach 161 mm (wysokość) x 105 mm (szerokość) x 155 mm (głębokość). Posiada stopień ochrony IP40, co zapewnia ochronę przed dostępem do niebezpiecznych części oraz przed wnikaniem ciał stałych większych niż 1 mm. Znamionowe napięcie pracy wynosi od 0 do 690 V AC, a znamionowy prąd ciągły (Iu) to 70 A. Urządzenie jest kompletne w obudowie, co ułatwia montaż i zapewnia dodatkową ochronę wewnętrznych komponentów. Straty mocy wynoszą 27.6 W. Dodatkowo posiada czułość na zanik fazy co zwiększa bezpieczeństwo instalacji.
