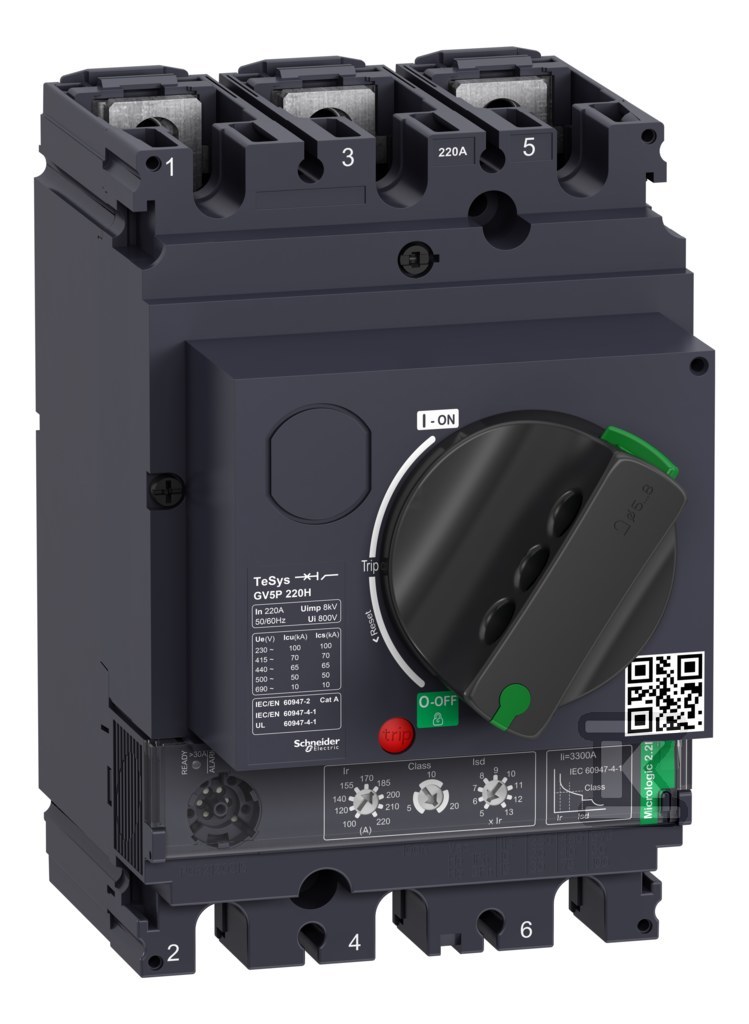

Wyłącznik silnikowy magnetotermiczny TeSys GV5, 3 polowe, 220A, Icu=70kA, dźwignia GV5P220H

od 1 szt.3 265,47 zł
brutto / szt.
na zamówienie
Marka SCHNEIDER-ELECTRIC
Seria:TeSys GV5, GV6
Indeks Onninen:CHT887
Indeks producenta:GV5P220H
EAN:3606489915438
Opakowania zbiorcze:1 / 6 szt.

PROPONOWANE PRODUKTY

DANE TECHNICZNE

Czułość na zanik fazy: tak
Głębokość: 155 mm
Liczba biegunów: 3
Rodzaj elementu wykonawczego: Pokrętło
Rodzaj podłączenia styków głównych: Połączenie śrubowe
Sposób wyzwalania: Termomagnetyczny
Stopień ochrony (IP): IP40
Straty mocy: 52.8 W
Szerokość: 105 mm
Wysokość: 161 mm
Z zabezpieczeniem termicznym: tak
Zabezpieczenie termiczne: tak
Zakres nastawy wyzwalacza przeciążeniowego: 100 ... 220 A
Zakres nastawy wyzwalacza zwarciowego: 220 ... 220 A
Ze zintegrowanym stykiem pomocniczym: nie
Ze zintegrowanym wyzwalaczem podnapięciowym: nie
Znamionowa moc pracy dla AC-3, 230 V: 90 kW
Znamionowa moc pracy dla AC-3, 400 V: 132 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC: 70 kA
Znamionowe napięcie pracy: 0 ... 690 V
Znamionowy prąd ciągły Iu: 220 A

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,17 m / 0,118 m / 0,191 m / 2,9 kg / 0,004 m3
Kod celny:85362090

Wyłącznik silnikowy magnetotermiczny TeSys GV5, 3 polowe, 220A, Icu=70kA, dźwignia GV5P220H

Wyłącznik silnikowy GV tesys, 3-polowy (3P), 220 A/690 V, do ochrony silników 3-fazowych 90-110kW@400V. Zapewnia termiczne zabezpieczenie magnetyczne i dodatkowe zabezpieczenia, zdolność wyłączania Icu 70 kA, sterowanie rozruchem za pomocą uchwytu obrotowego, podłączenie do prętów lub kabli z uchwytami (bezpośrednie podłączenie kabli z dodatkowymi złączami). Zabezpieczenie termiczne regulowane za pomocą tarcz z nastawą prądu Ir w zakresie 100-220A i z możliwością wyboru klasy wyłączania 5, 10 lub 20, zabezpieczenie magnetyczne przy 15 In. Dodatkowe zabezpieczenia ze stałym pobudzeniem obejmują zabezpieczenie z krótkim opóźnieniem Isd przy 13 Ir, zabezpieczenie przed asymetrią fazową i utratą mocy. Udostępnia on wewnętrzne lokalizacje dodatkowych bloków styków pomocniczych (OF, SD) i
