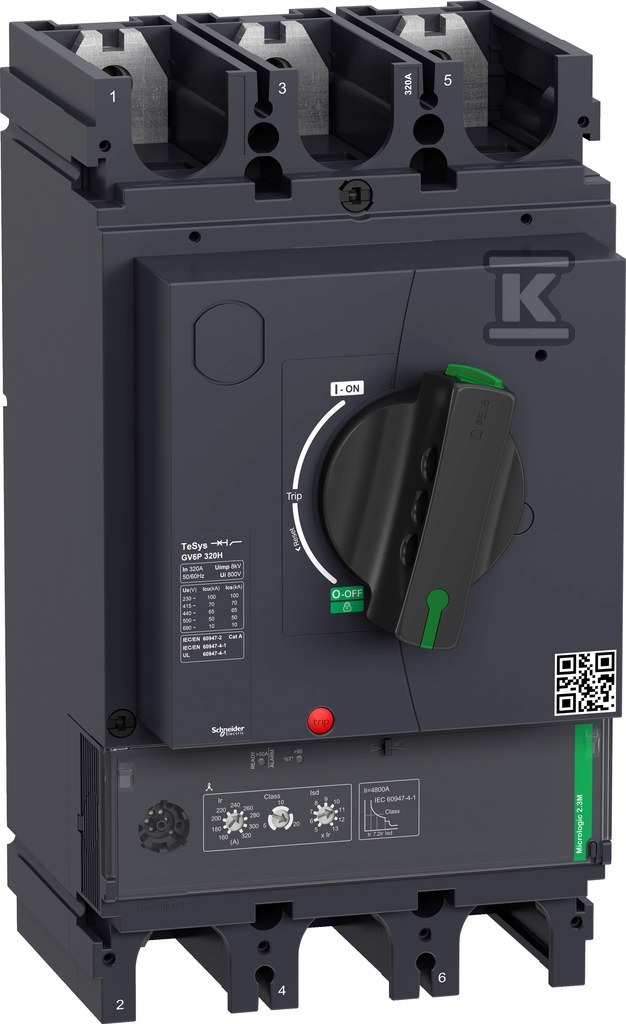

Wyłącznik silnikowy magnetotermiczny TeSys GV6, 3 polowe, 320A, Icu=70kA, dźwignia GV6P320H

od 1 szt.5 412,25 zł
brutto / szt.
na zamówienie
Marka SCHNEIDER-ELECTRIC
Seria:TeSys GV5, GV6
Indeks Onninen:CIC760
Indeks producenta:GV6P320H
EAN:3606489915452
Opakowania zbiorcze:1 / 2 szt.

PROPONOWANE PRODUKTY

DANE TECHNICZNE

Czułość na zanik fazy: tak
Głębokość: 179 mm
Liczba biegunów: 3
Rodzaj elementu wykonawczego: Pokrętło
Rodzaj podłączenia styków głównych: Połączenie śrubowe
Sposób wyzwalania: Termomagnetyczny
Stopień ochrony (IP): IP40
Straty mocy: 57.6 W
Szerokość: 140 mm
Wysokość: 255 mm
Z zabezpieczeniem termicznym: tak
Zabezpieczenie termiczne: tak
Zakres nastawy wyzwalacza przeciążeniowego: 160 ... 320 A
Zakres nastawy wyzwalacza zwarciowego: 320 ... 320 A
Ze zintegrowanym stykiem pomocniczym: nie
Ze zintegrowanym wyzwalaczem podnapięciowym: nie
Znamionowa moc pracy dla AC-3, 230 V: 132 kW
Znamionowa moc pracy dla AC-3, 400 V: 250 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC: 70 kA
Znamionowe napięcie pracy: 0 ... 690 V
Znamionowy prąd ciągły Iu: 320 A

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,281 m / 0,155 m / 0,214 m / 5,938 kg / 0,009 m3
Kod celny:85362090

Wyłącznik silnikowy magnetotermiczny TeSys GV6, 3 polowe, 320A, Icu=70kA, dźwignia GV6P320H

Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 320 A/690 V, do ochrony silników 3-fazowych 132-160kW przy 400V. Zapewnia termiczne zabezpieczenie magnetyczne i dodatkowe zabezpieczenia, zdolność wyłączania Icu 70 kA, sterowanie rozruchem za pomocą uchwytu obrotowego, podłączenie do szyn lub kabli z końcówkami (bezpośrednie podłączenie kabli z dodatkowymi złączami). Zabezpieczenie termiczne regulowane za pomocą pokrętła z nastawą prądu Ir w zakresie 160-320A i z możliwością wyboru klasy wyłączania 5, 10 lub 20, zabezpieczenie magnetyczne przy 15 In. Dodatkowe zabezpieczenia ze stałym odbiorem obejmują ochronę przed zwłoką czasową Isd przy 13 Ir, zabezpieczenie przed asymetrią fazową i utratą mocy. Udostępnia on wewnętrzne lokalizacje dodatkowych bloków styków pomocniczych (OF, SD) i
