Wyłącznik silnikowy magnetyczno-termiczny [0,16A -0,25A] GZ1E02

Trzybiegunowa ochrona silnika w kompaktowej obudowie

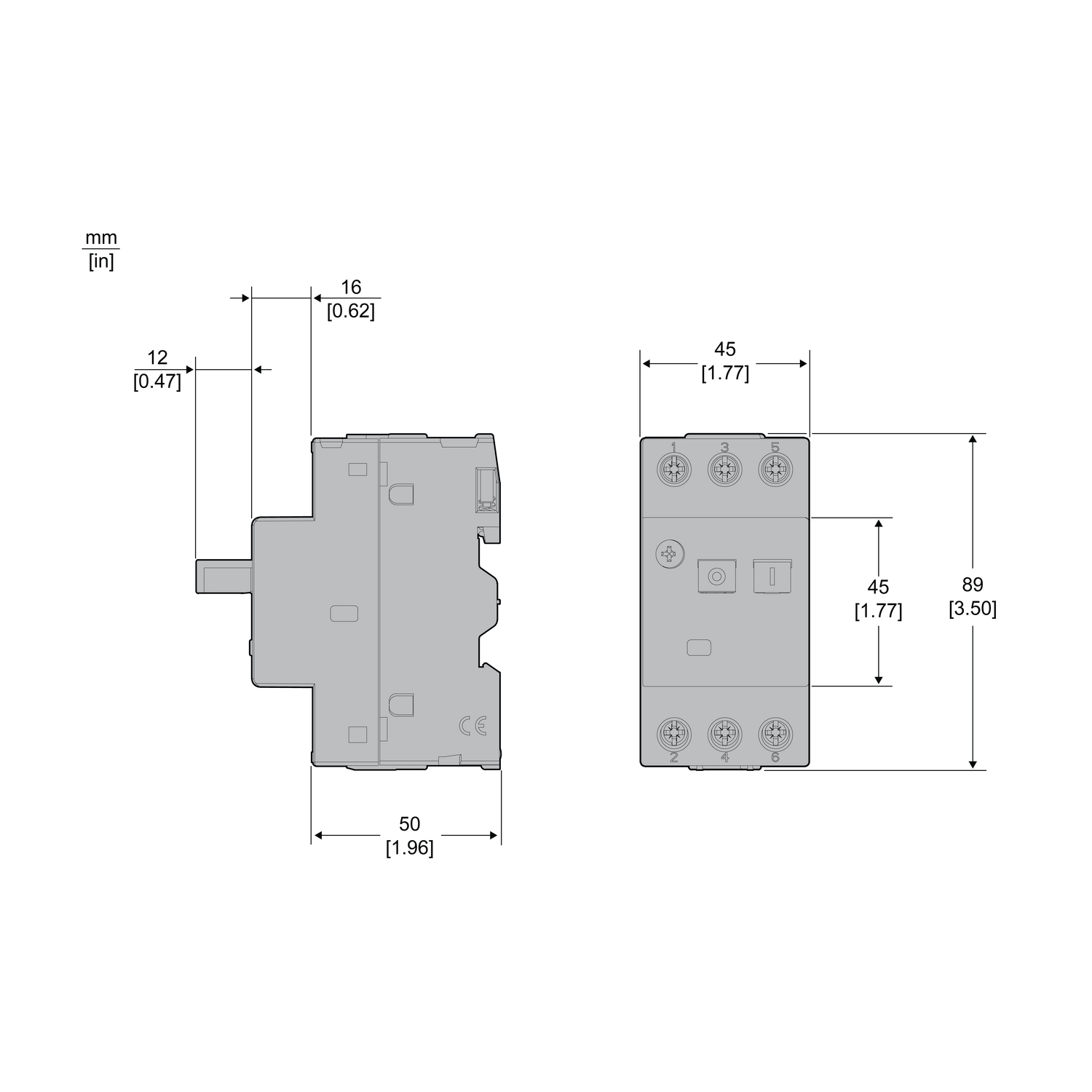

Kompaktowe urządzenie do ręcznego załączania i wyłączania silników oraz ich ochrony przed skutkami przeciążeń, zwarć i zaniku fazy. Przeznaczone do prostych aplikacji przemysłowych, gdzie liczy się szybka reakcja na zwarcie w milisekundach, oszczędność miejsca w rozdzielnicy i brak konieczności dodatkowego dobezpieczania. Sterowanie odbywa się przyciskiem ON/OFF, a całość mieści się w obudowie o szerokości 44,5 mm, wysokości 89 mm i głębokości 78 mm. Montaż na szynie DIN z podłączeniem śrubowym ułatwia instalację i zapewnia trwałe połączenie odporne na wibracje.

Budowa i sposób sterowania

Urządzenie dostarczane jest jako kompletny aparat w obudowie z klasą ochrony IP20. Technologia wyzwalania termomagnetycznego zapewnia dwa niezależne mechanizmy zabezpieczające w jednym korpusie. Połączenie styków głównych realizowane jest za pomocą zacisków śrubowych, co pozwala na pewne dociśnięcie przewodów o przekrojach typowych dla tego zakresu mocy. Brak zintegrowanego wyzwalacza podnapięciowego i styku pomocniczego utrzymuje konstrukcję prostą i przeznaczoną do podstawowych zadań sterowniczych. Czułość na zanik fazy jest wbudowana, więc aparat reaguje na utratę jednego z biegunów zasilania.

Zabezpieczenia i parametry pracy

Zakres nastawy wyzwalacza przeciążeniowego wynosi 0,16 … 0,25 A przy znamionowym prądzie ciągłym 0,25 A. Wyzwalacz zwarciowy ustawiony jest na 2,4 A, co w połączeniu z termiczną częścią zabezpieczenia daje ochronę zarówno przed długotrwałym przeciążeniem, jak i nagłym wzrostem prądu. Zdolność łączeniowa zwarciowa Icu wynosi 100 kA przy 400 V AC, a znamionowe napięcie pracy sięga 690 V. Moc znamionowa pracy dla kategorii AC-3 przy 400 V to 0,06 kW, a straty mocy na biegunie to ok. 2,5 W. Trwałość mechaniczna i elektryczna deklarowana na poziomie 100 000 cykli pozwala na długą eksploatację w aplikacjach z częstym załączaniem.

• trzy zabezpieczenia w jednym aparacie: przeciążenie, zwarcie i zanik fazy
• wysoka zdolność zwarciowa 100 kA bez konieczności dodatkowego dobezpieczenia
• termomagnetyczna charakterystyka pracy zgodna z IEC 60947-2 i IEC 60947-4-1
• jeden rozmiar obudowy w serii od 0,1 A do 32 A, szerokość ok. 45,5 mm

Zastosowania i kompatybilność

Seria przeznaczona jest do kontroli i ochrony silników w prostych aplikacjach, gdzie ważna jest równowaga między wydajnością a kosztem. Aparat nadaje się do kategorii AC-3e, czyli do współpracy z wysokowydajnymi silnikami IE3/IE4. Typowe zastosowania to przemysł opakowaniowy, klimatyzacja i wentylacja, systemy grzewcze, generatory oraz pompy.
