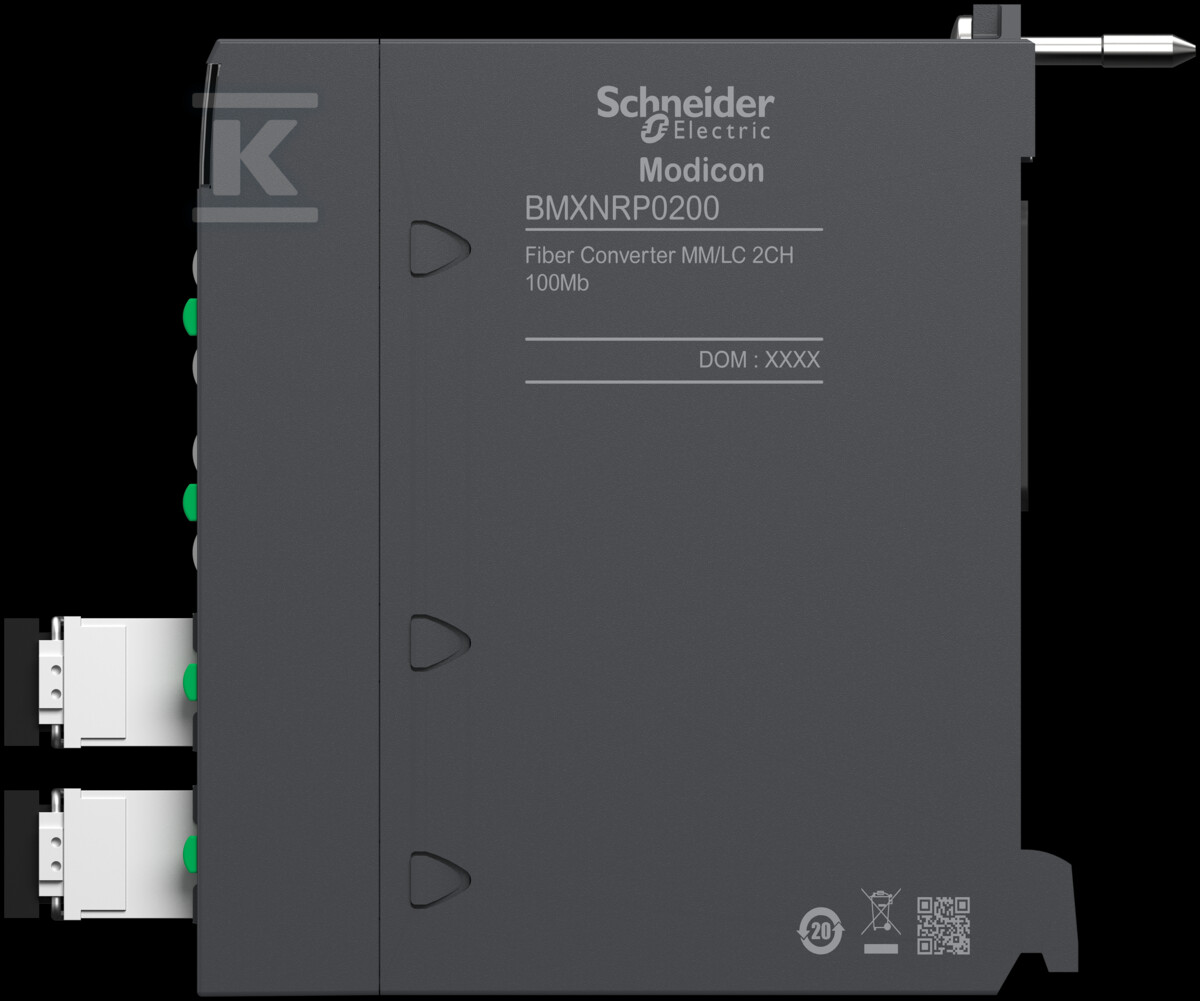

Konwerter światłowodowy, MM/LC 2CH 100Mb BMXNRP0200

Komunikacja przemysłowa w sieciach światłowodowych

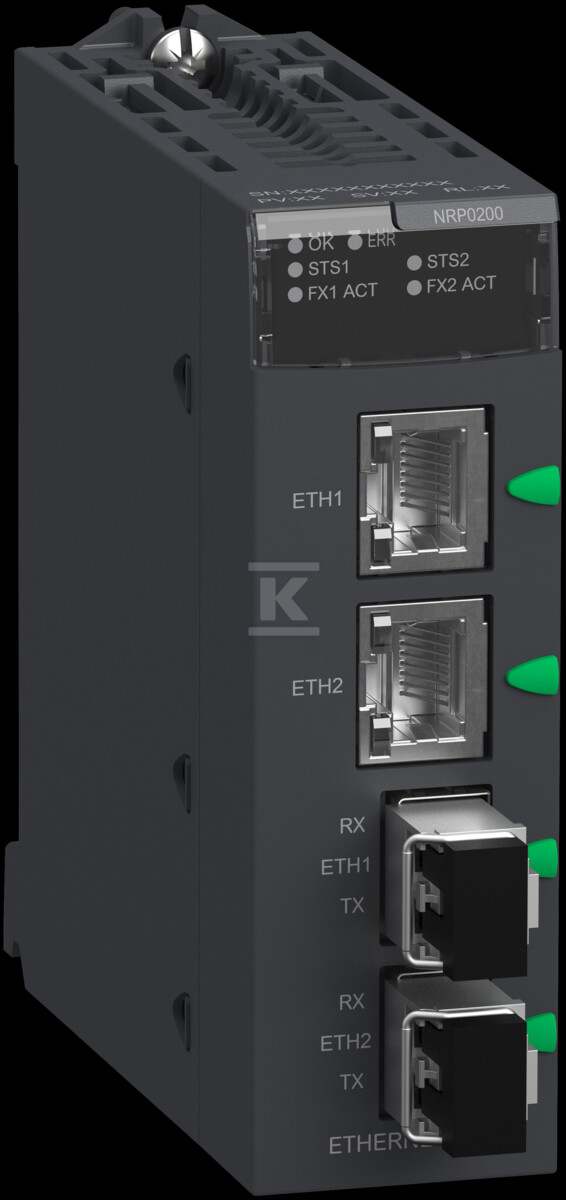

Konwerter BMXNRP0200 to dwukanałowy repeater światłowodowy z rodziny Modicon X80 umożliwiający konwersję sygnałów między medium optycznym multimode a standardowym okablowaniem miedzianym Ethernet. Urządzenie pracuje z prędkością 100 Mb/s w standardzie 100BASE-TX / 100BASE-FX (IEEE 802.3u), obsługując protokół Modbus oraz inne protokoły komunikacyjne.

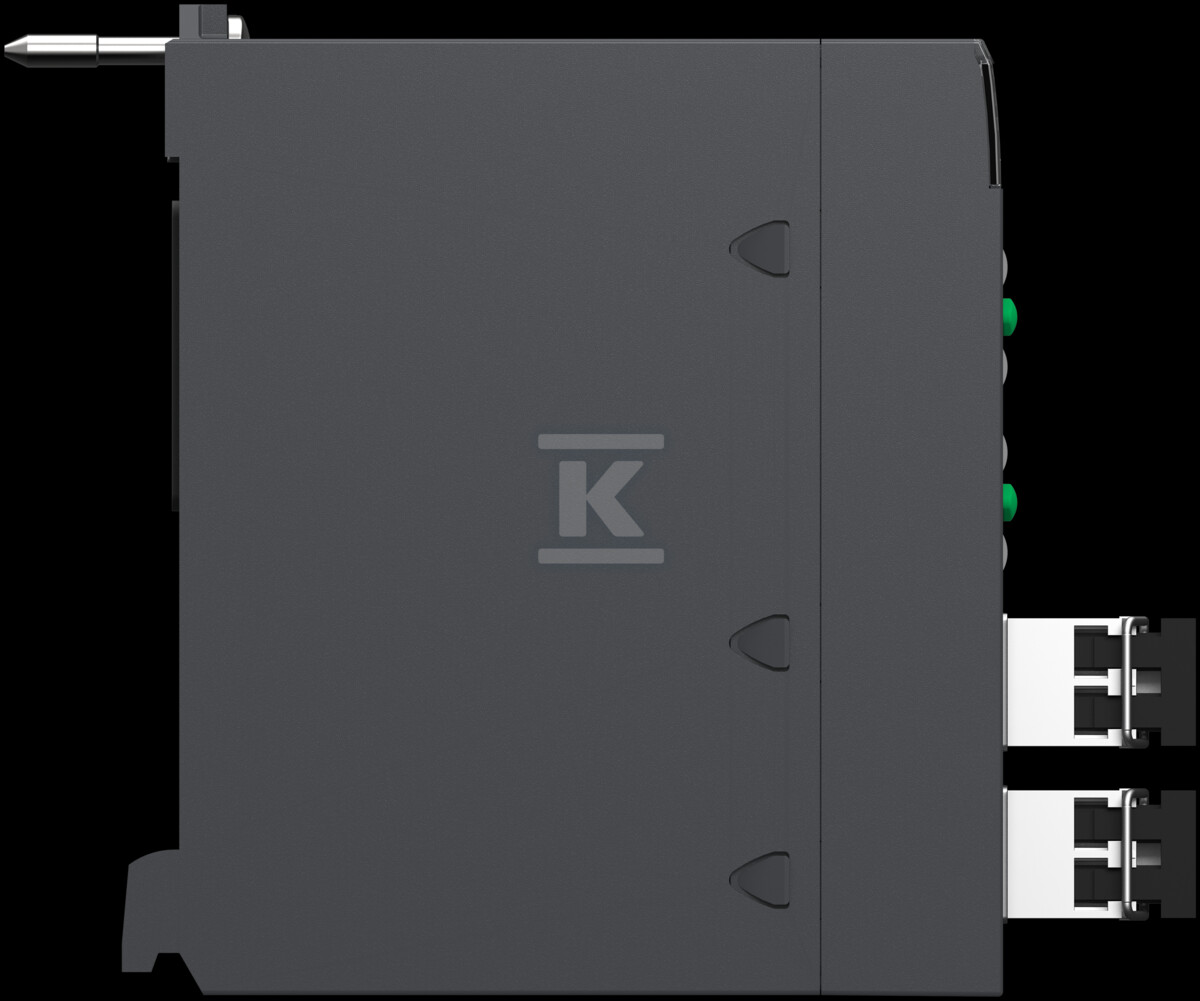

Każdy kanał oferuje dwa porty RJ45 (Ethernet copper) oraz dwa porty światłowodowe ze złączem LC i transceiverem SFP. Długość fali nośnej wynosi 1310 nm, co przy zastosowaniu włókien wielomodowych pozwala na transmisję na dystansie do 2000 metrów. Czułość odbiornika mieści się w zakresie od -31 do -14 dBm, a tłumienie dla włókien 50/125 µm wynosi od -23,5 do -14 dB (dla 62,5/125 µm: od -20 do -14 dB).

Funkcje użytkowe i sygnalizacja

Funkcja hot swap umożliwia wymianę modułu bez przerywania pracy systemu - instalator może serwisować urządzenie bez wyłączania procesu produkcyjnego. Pełna separacja galwaniczna (1400 V DC między polem a szyną; 500 V DC między kanałami) chroni przed przepięciami i zakłóceniami EMI typowymi dla hal produkcyjnych.

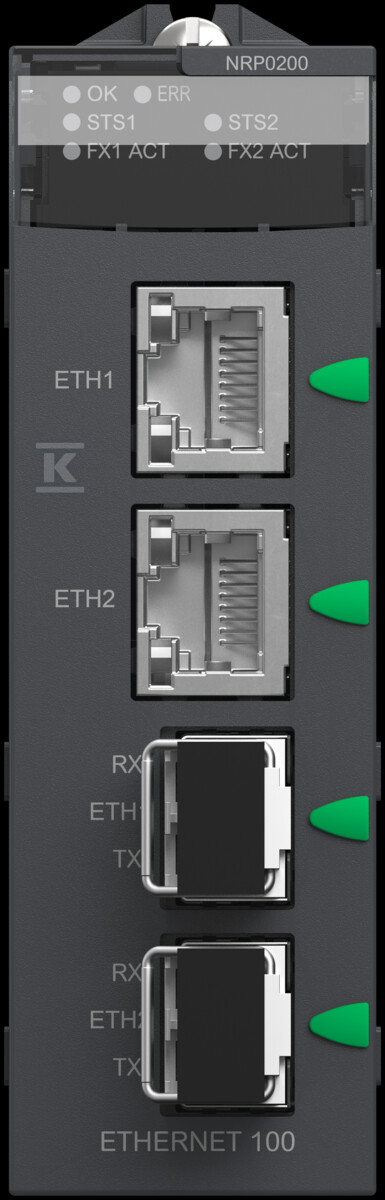

Lokalna sygnalizacja LED obejmuje diodę zieloną sygnalizującą status zasilania oraz diodę czerwoną informującą o warunkach błędu (ERR). Dodatkowo dwie diody zielone pokazują status linków ethernetowych - każda przypisana do jednego portu RJ45 - a kolejne dwie diody monitorują stan i aktywność portów światłowodowych LC-SFP.

Zasilanie i warunki eksploatacji

Zasilanie napięciem 24 V DC, pobór mocy 1,1 W, typowy pobór prądu 140 mA (maksymalnie do 200 mA). Stopień ochrony obudowy to IP20. Urządzenie pracuje w temperaturze otoczenia od 0 do +60 °C, magazynowane może być od -40 do +70 °C przy wilgotności względnej do 95%. Dopuszczalna wysokość eksploatacji wynosi do 4000 m n.p.m.

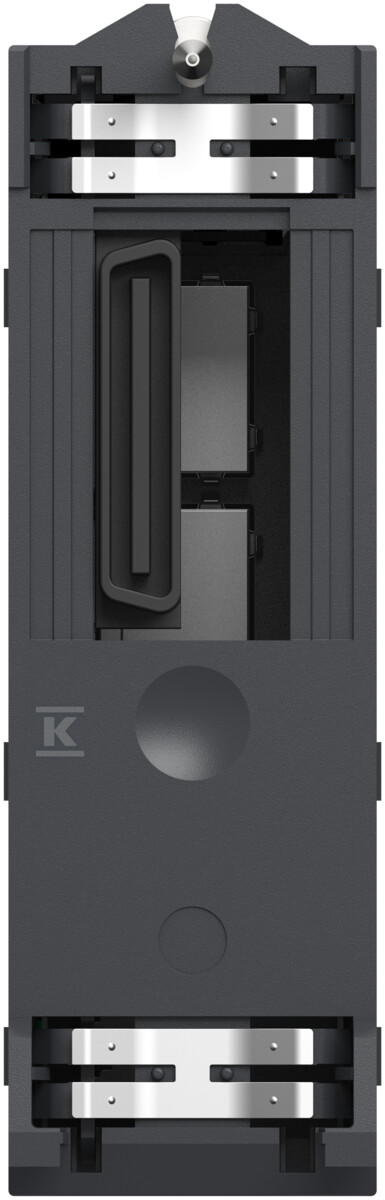

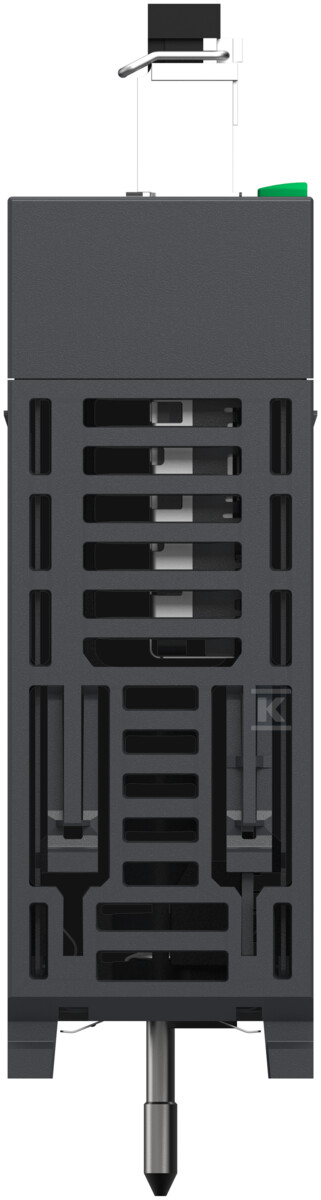

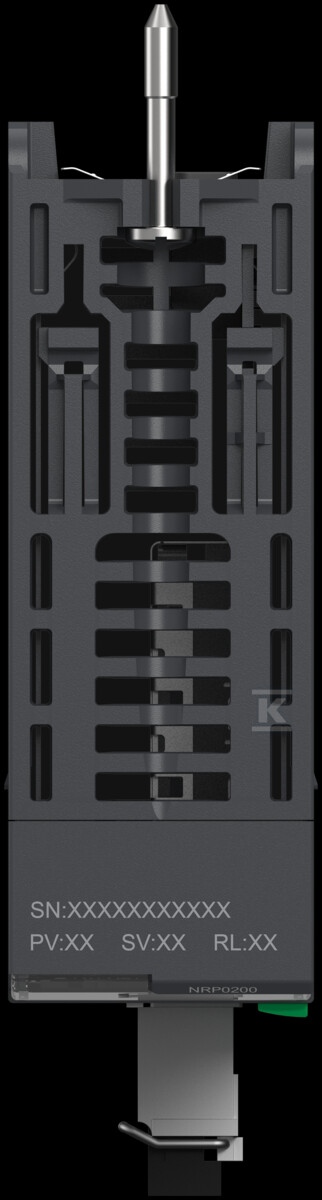

Obudowa ma wymiary 32 × 86 × 100 mm (szerokość × głębokość × wysokość) przy masie 203 g. Montaż realizowany jest na szynie backplane platformy Modicon X80 - kompatybilność obejmuje sterowniki PAC serii Modicon M580 i M340. Połączenie z adapterami CRA realizowane jest za pomocą kabli Ethernet Interlink dostępnych osobno jako akcesoria systemowe Schneider Electric.

Normy i certyfikaty

Produkt oznaczony znakiem CE, posiadający certyfikaty międzynarodowe: RCM, CSA, EAC, Merchant Navy oraz UL. Spełnia wymagania dyrektyw unijnych:

• Dyrektywa niskonapięciowa 2014/35/EU
• Dyrektywa kompatybilności elektromagnetycznej 2014/30/EU

Zgodność z normami:

Norma	Zakres
EN/IEC 61010-2-201	Bezpieczeństwo urządzeń pomiarowych i sterujących
EN/IEC 61131-2	Programowalne sterowniki automatyki
UL/CSA C22.2 No 61010-2-201	Certyfikacja amerykańska i kanadyjska

Ślad węglowy produktu wynosi około 167 kg CO2 eq według danych producenta Schneider Electric. Opakowanie jednostkowe wykonane jest z tektury pochodzącej co najmniej w 70% z recyklingu. Produkt objęty programem zwrotu „Use Again" - po zakończeniu eksploatacji podlega selektywnej zbiórce WEEE na rynkach Unii Europejskiej.

Gwarancja producenta wynosi 18 miesięcy.
