Adapter do szyn 60 mm 3P Compact NSX400-630 LV432623

System płyt montażowych dla wyłączników ComPacT NSX

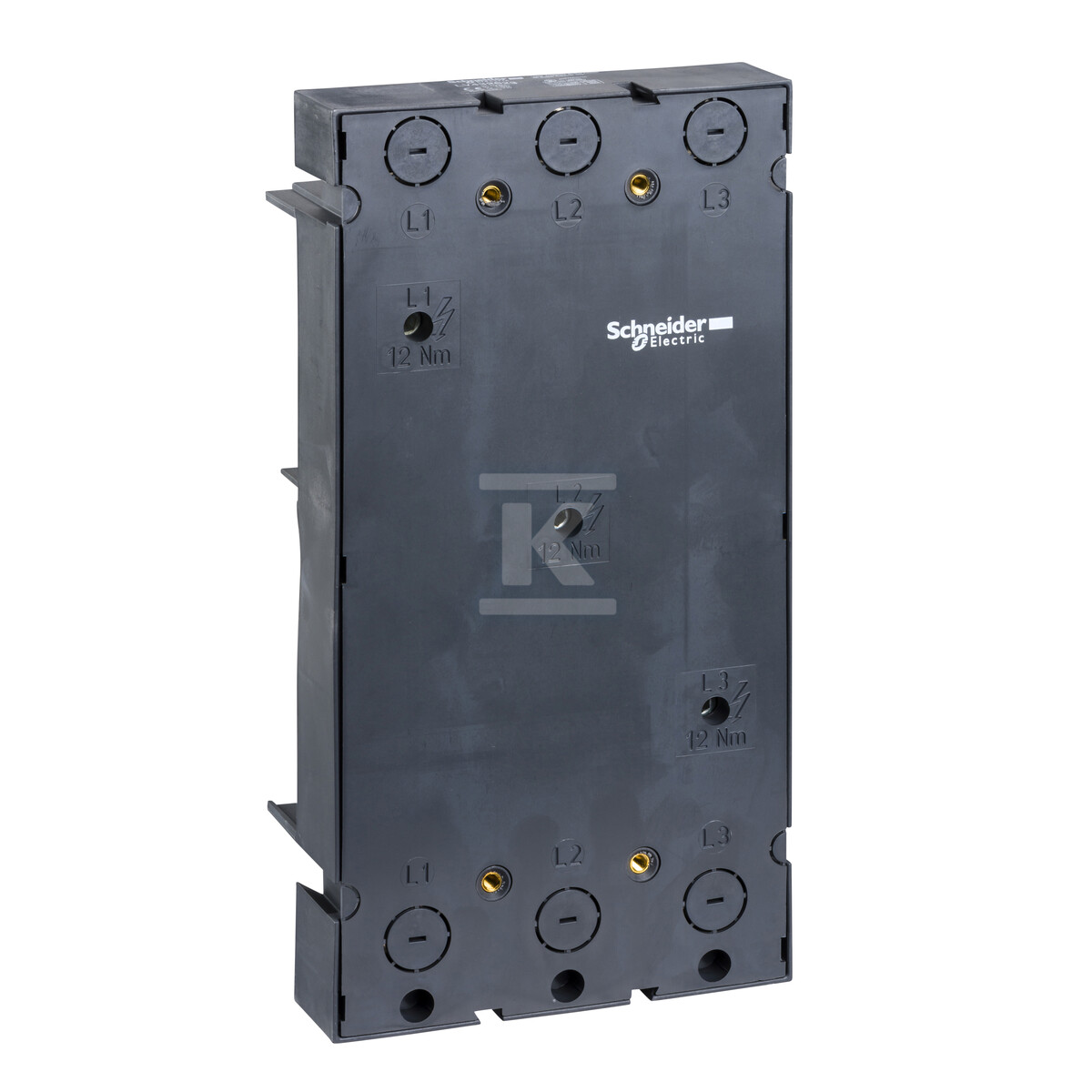

Adapter LV432623 to profesjonalny element systemu Linergy BZ przeznaczony do montażu trójbiegunowych wyłączników automatycznych ComPacT NSX400-630 na szynoprzewodach o rozstawie osi 60 mm. Produkt stanowi kluczowy komponent umożliwiający szybkie i bezpieczne połączenie mechaniczno-elektryczne między wyłącznikiem a systemem rozdzielniczym.

Konstrukcja i parametry techniczne

Adapter wykonany jest z wysokiej jakości materiałów w kolorze antracytowym, zapewniających trwałość i estetykę instalacji. Konstrukcja przewidziana jest dla szyn o grubości od 5 do 10 mm, co umożliwia stosowanie różnych typów szyn zbiorczych według potrzeb instalacyjnych.

Urządzenie ma wymiary szerokości 139 mm, wysokości 270 mm i głębokości 63 mm. System charakteryzuje się znamionowym prądem In = 630 A przy napięciu izolacyjnym Ui = 690 V, co gwarantuje bezpieczną pracę w aplikacjach przemysłowych o wysokich obciążeniach. Adapter zapewnia klasę ochrony IP20 zgodnie z normą IEC 60529.

Zastosowanie i kompatybilność

Produkt jest kompatybilny z szerokim zakresem systemów rozdzielniczych Schneider Electric: Prisma G/P/PH/PH, Spacial oraz ComPacT. Obsługuje trójbiegunowe wyłączniki ComPacT NSX400...630 oraz wybrane modele PowerPact NL.

W zależności od przekroju poprzecznego szyny zbiorczej adapter obsługuje różne zakresy prądowe:

• Szyna 12×5 mm: do 200 A
• Szyna 15×5 mm: do 250 A
• Szyna 20×5 mm: do 320 A
• Szyna 25×5 mm: do 400 A
• Szyna 30×5 mm: do 450 A
• Szyna 12×10 mm: do 360 A
• Szyna 20×10 mm: do 520 A
• Szyna 30×10 mm: do 630 A

Zalety systemowe i montaż

Montaż adaptera odbywa się poprzez zatrzask bezpośrednio na szynie zbiorczej, eliminując potrzebę dodatkowych elementów mocujących. Kompaktowa konstrukcja minimalizuje zajmowane miejsce w rozdzielnicach. Modułowa budowa umożliwia szybki montaż i demontaż bez konieczności ingerencji w cały system rozdzielniczy.

System oferuje również łatwiejszą konserwację urządzeń oraz pełną modułowość sprzętu, co ułatwia przyszłe rozbudowy czy modernizacje instalacji elektrycznej.
