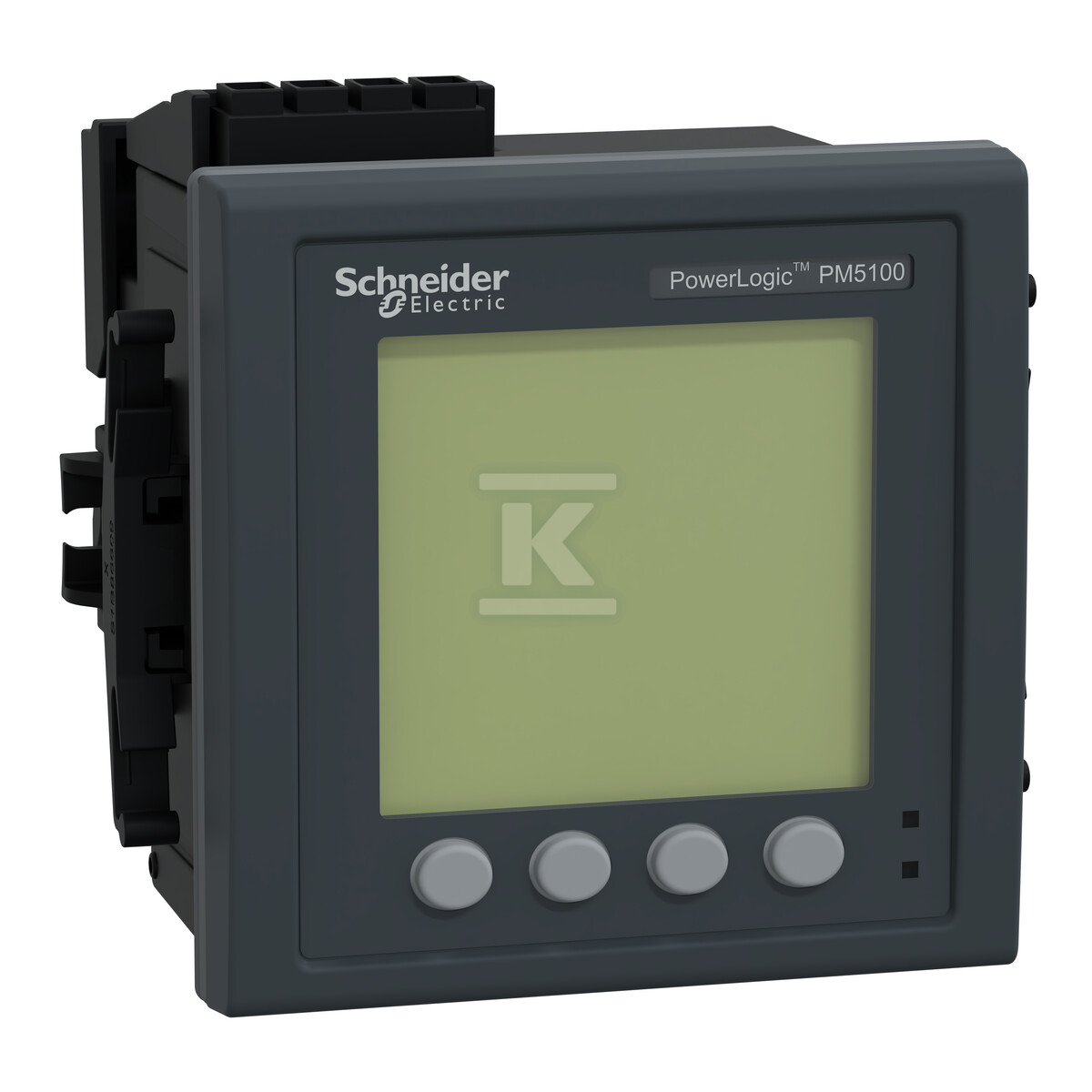

Analizator PowerLogic jakości zasilania PM5100 0,5S imp p64 METSEPM5100

Precyzyjny analizator sieci dla profesjonalnego monitoringu energetycznego

PowerLogic PM5100 to zaawansowany miernik parametrów sieci elektrycznej klasy dokładności 0,5S według normy IEC 62053-22, zaprojektowany do kompleksowej analizy jakości zasilania w instalacjach trójfazowych. Urządzenie oferuje profesjonalne możliwości pomiarowe w kompaktowej formie tablicowej o wymiarach 96×96×72 mm, idealnej do montażu czołowego w rozdzielnicach elektrycznych.

Zaawansowane możliwości pomiarowe i analiza jakości zasilania

Miernik wykonuje precyzyjne pomiary szerokiego zakresu parametrów energetycznych: energii czynnej i biernej, mocy czynnej, biernej i pozornej, napięcia, prądu, częstotliwości oraz współczynnika mocy. Szczególną funkcją jest analiza harmonicznych do 15-tego rzędu, co pozwala na wykrywanie zakłóceń jakości zasilania spowodowanych przez nieliniowe odbiory.

System próbkowania 64 próbki na cykl zapewnia wysoką rozdzielczość pomiarową, a podświetlany wyświetlacz LCD o rozdzielczości 128×128 pikseli umożliwia czytelne przedstawienie wyników. Urządzenie obsługuje sieci o częstotliwości 50/60 Hz oraz szeroki zakres napięć zasilania AC (100-415V) i DC (125-250V).

Parametry pracy i kompatybilność instalacyjna

Analizator PM5100 pracuje w konfiguracjach jednofazowych (1P+N) oraz trójfazowych (3P, 3P+N) z prądem znamionowym 1A lub 5A. Zakres pomiarowy napięcia między fazami wynosi 35-690V AC, a między fazą a przewodem neutralnym 20-400V AC przy częstotliwości roboczej 45-65Hz.

Maksymalny prąd pomiarowy sięga 8,5A, co umożliwia monitoring obciążeniowych transformatorów prądowych bez dodatkowych przetworników. System posiada jeden wyjście impulsowe typu S0 dla integracji z systemami zewnętrznymi oraz obsługuje rejestrację profilu obciążenia z funkcją time-stamping.

Konstrukcja, bezpieczeństwo i środowiskowa odpowiedzialność

Urządzenie charakteryzuje się stopniem ochrony IP54 (front) / IP30 (korpus) według normy IEC60529, zapewniając niezawodną pracę w warunkach przemysłowych przy wilgotności względnej 5-95% (bez kondensacji) i temperaturze pracy od -25°C do +70°C.

Zgodność z normami CE/IEC61010-1 oraz CULus gwarantuje bezpieczeństwo użytkowania. System spełnia wymagania kompatybilności elektromagnetycznej klasy B według EN55022 oraz posiada certyfikat Green Premium potwierdzający minimalny wpływ środowiskowy produktu.

33 konfigurowalne alarmy umożliwiają monitoring kluczowych parametrów sieci z natychmiastowym powiadomieniem o przekroczeniach granicznych wartości oraz automatyczną rejestrację min/max dla wszystkich wielkości chwilowych z precyzyjnym znacznikowaniem czasowym.
