Blok rozdzielczy Polybloc 160A 1P do Rozdzielnic PrismaSet LVS04031

Kompatybilność z rozdzielnicami PrismaSeT

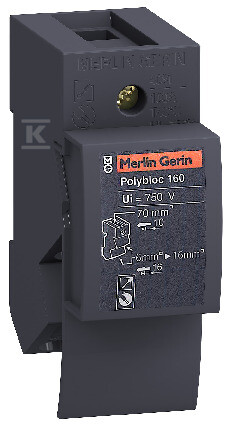

Blok dystrybucyjny Linergy DX (nr katalogowy LVS04031) to jednobiegunowy blok rozdzielczy o prądzie znamionowym 160 A, zaprojektowany do instalacji w obudowach rozdzielnic PrismaSeT G, PrismaSeT P oraz PrismaSeT Pack. Montaż odbywa się na szynie DIN - wystarczy wsunąć blok na szynę i zatrzasnąć, bez użycia narzędzi. Urządzenie współpracuje również ze standardowymi aparaturami modułowymi serii Acti 9, ComPact i Multi9, co czyni go uniwersalnym elementem dystrybucji energii w rozdzielnicach przemysłowych i komercyjnych.

Połączenia elektryczne

Zasilanie podłącza się od strony tzw. wejścia - blok wyposażony jest w zacisk tunelowy akceptujący przewody o przekroju do 70 mm2, zarówno jednodrutowe jak i linkowe. Od strony obciążenia (wyjścia) znajduje się 6 otworów przyłączeniowych zaciskanych sprężynowo, każdy na przewody od 6 do 16 mm2. Łącznie blok oferuje więc jedno wejście główne i sześć wyjść do rozdziału fazy - wystarczająco dużo, by obsłużyć kilka obwodów odchodzących bezpośrednio od jednego przyłącza głównego.

Obudowa ma szerokość 36 mm (odpowiadającą dwóm modułom po 18 mm), wysokość 95 mm i głębokość 70 mm. Kolor antracytowy (RAL 7016) dobrze komponuje się z pozostałymi elementami rozdzielnicy. Zaciski sprężynowe eliminują konieczność dokręcania śrub - instalator wkłada przewód, sprężyna samoczynnie dociska styk, a ewentualna rozbudowa lub wymiana okablowania trwa ułamek czasu potrzebnego przy tradycyjnych zaciskach śrubowych. Brak elementów ruchomych oznacza też brak konieczności okresowej konserwacji połączeń.

Parametry pracy i bezpieczeństwo

Znamionowy prąd ciągły wynosi 160 A przy temperaturze otoczenia do 40°C. Znamionowe napięcie robocze to 690 V AC, a wytrzymałość dielektryczna sięga 8 kV udarowego napięcia probierczego. Blok charakteryzuje się też wysoką odpornością zwarciową - prąd zwarciowy wytrzymany przez 1 sekundę to 5,5 kA, a wartość szczytowa dochodzi do 24 kA. Osłona izolacyjna przed dotykiem (IPxxB) chroni przed przypadkowym kontaktem z elementami przewodzącymi podczas eksploatacji.

Normy i certyfikaty

Produkt spełnia wymagania norm:

• IEC 61439-1 - badania typowe dla zestawów aparatury rozdzielczej,
• IEC 61439-2 - wymagania dla rozdzielnic prądu,
• IEC 60947-7-1 - wymagania dla listew zaciskowych.

Potwierdzeniem jakości jest certyfikat wydany przez ASEFA/ASTA. Stopień zabrudzenia 3 pozwala na stosowanie w środowiskach przemysłowych o umiarkowanym zapyleniu. Test palności wykonano w temperaturze żarnika 960°C (wg IEC 60695-2-11), co świadczy o odporności materiału izolacyjnego na działanie wysokiej temperatury.
